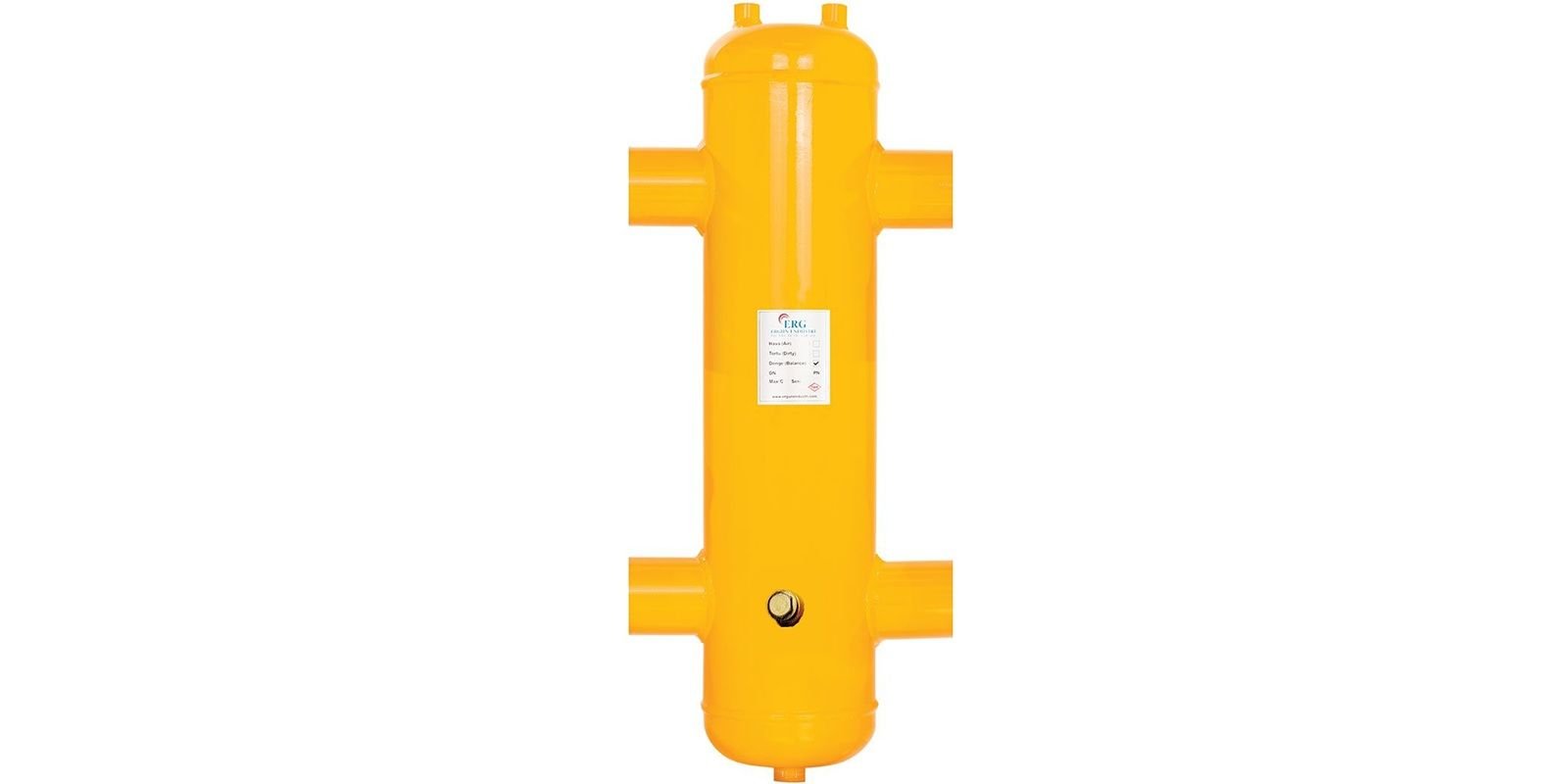

Kazan devresi ile tesisat devresi arasında hidrolik ayrım sağlayan ERG Manyetik Paket Denge Kabı 2 inç Dişli 86 kW, 86 kW kapasiteli sistemler için tasarlanmıştır. ERG bu modeli 100 mm tank çapıyla ve 2 inç dişli bağlantıyla üretir. ERG bu ürünü çelik boru bağlantı parçaları ve seperatörlerden oluşan ürün gamında sunar. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Manyetik paket denge tankı tablosunda bu ürünün satırı 74.000 kcal/h kapasiteye ve 2 inç dişli bağlantıya karşılık gelir; tank çapı 100 mm'dir.
- Cihaz kapasitesi: 74.000 kcal/h (86 kW)
- Bağlantı: 2 inç dişli
- Tank çapı: 100 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Kapasiteye Göre Seçim
Manyetik paket denge kabının seçimi, sisteme bağlı kazanların toplam kapasitesine göre yapılır. Mevcut teknik tabloda her model için kcal/h ve kW olarak cihaz kapasitesi, bağlantı çapı ve tank çapı verilir; tesisatın kapasitesine uygun satır seçilmelidir. Mıknatıslı ayırıcılarda zamanla mıknatıs çevresinde demir parçacıkları birikir. Bu birikinti temizlenmezse tutma kapasitesi azalır. Isıtma sezonu öncesinde ve tesisatta büyük bir müdahale yapıldıktan sonra ayırıcının üreticinin önerdiği şekilde temizlenmesi ve alt bölümdeki tortunun boşaltılması, cihazın verimini korur.
Bağlantı ve Kapasite
Flanşlı versiyon büyük çaplı çelik hatlarda, dişli versiyon ise daha küçük tesisatlarda tercih edilir. ERG Manyetik Paket Denge Kabı 2 inç Dişli 86 kW için komşu kapasiteler: 86 kW kapasiteli, 1 1/2 inç bağlantılı ve 100 mm çaplı versiyon; 120 kW kapasiteli, 2 1/2 inç bağlantılı ve 125 mm çaplı versiyon.
Dişli Montajda Dikkat
Dişli bağlantılarda aşırı sıkma diş hasarına ve çatlamaya yol açabilir. Bağlantılar uygun anahtarla ve kontrollü şekilde sıkılmalı, montaj sonrası sistem basınç testine tabi tutulmalıdır. Cihazın bakım için sökülebilmesi amacıyla girişe ve çıkışa rakor ve kesme vanası konulması önerilir.
Pompa Seçimiyle İlişkisi
Denge kabı kullanılan sistemlerde kazan devresi ve tesisat devresi kendi pompalarıyla çalışır. Kazan tarafındaki pompa, kazanın ihtiyaç duyduğu debiyi; tesisat tarafındaki pompalar ise ısıtma devrelerinin ihtiyacını karşılayacak şekilde seçilir. Böylece bir devredeki debi değişikliği diğer devreyi etkilemez ve her pompa kendi çalışma noktasında verimli çalışır.
Tesisat elemanları seçilirken sistemin en yüksek çalışma sıcaklığı ve basıncı esas alınır. Denge kabının dayanım değerleri, kazanın emniyet ventili ayarı ve sistemin statik basıncıyla birlikte değerlendirilmelidir. Emniyet ventili ayarının kabın çalışma basıncının altında kalması, olası bir aşırı basınç durumunda tüm elemanların korunmasını sağlar.
