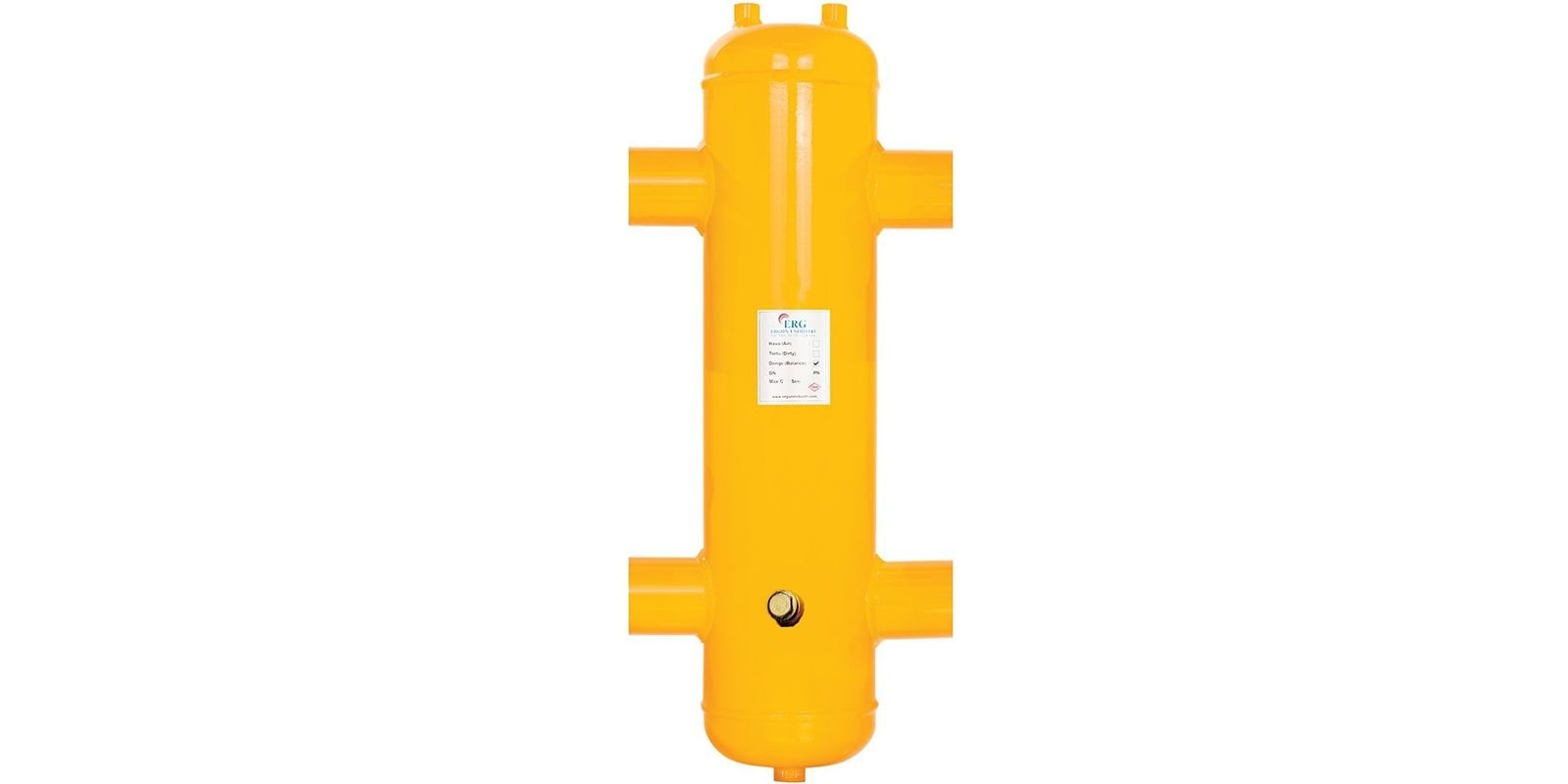

ERG Manyetik Paket Denge Kabı 2 1/2 inç Dişli 200 kW, 200 kW (172.000 kcal/h) cihaz kapasitesine göre boyutlandırılmış, 2 1/2 inç dişli bağlantılı bir manyetik paket denge kabıdır. Isıtma sistemlerinin yanında soğutma sistemlerinde de ters mantıkla çalışarak kullanılır. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik veride kapasite 172.000 kcal/h, tank çapı 150 mm ve bağlantı ölçüsü 2 1/2 inç dişli şeklinde yer alır. Seçim bu üç değer birlikte değerlendirilerek yapılır.
- Cihaz kapasitesi: 172.000 kcal/h (200 kW)
- Bağlantı: 2 1/2 inç dişli
- Tank çapı: 150 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Paket Yapının Avantajı
Ürün adında belirtildiği gibi bu model hava ve tortu-pislik ayırıcılıdır. Denge kabı işlevini hava ayırma, tortu ayırma ve mıknatısla metal parçacık tutma özellikleriyle tek gövdede toplayan bu yapı, kazan dairesinde yer ve bağlantı tasarrufu sağlar. Hava kabarcıkları ve tortu parçacıkları çoğu zaman aynı tesisatta birlikte bulunur. Hava, korozyonu hızlandırarak yeni tortu oluşumuna katkıda bulunur; tortu ise pompa ve vanalarda aşınmaya yol açar. Her ikisinin aynı noktada ayrılması, sistemin genel sağlığını korumanın etkili bir yoludur.
Model Seçimi
Doğru model için önce toplam kazan gücü belirlenir, ardından tesisatın bağlantı çapına uygun satır seçilir. Bu ürün 150 mm tank çapıyla 200 kW sınıfındadır; yakın seçenekler tank çapı 125 mm olan 120 kW (2 1/2 inç) seçenek ve tank çapı 150 mm olan 200 kW (3 inç) seçenekdir.
Küçük ve Orta Ölçekli Tesisatlar
Dişli bağlantılı modeller; konut, küçük işyeri ve orta ölçekli kazan dairelerinde yaygın olarak kullanılır. Bu tesisatlarda boru çapları genellikle dişli bağlantıya uygundur ve montaj hızlı tamamlanır.
Pompa Seçimiyle İlişkisi
Denge kabı kullanılan sistemlerde kazan devresi ve tesisat devresi kendi pompalarıyla çalışır. Kazan tarafındaki pompa, kazanın ihtiyaç duyduğu debiyi; tesisat tarafındaki pompalar ise ısıtma devrelerinin ihtiyacını karşılayacak şekilde seçilir. Böylece bir devredeki debi değişikliği diğer devreyi etkilemez ve her pompa kendi çalışma noktasında verimli çalışır.
Denge kabı yalnızca ısıtmada değil, soğutma sistemlerinde de kullanılır. Bu durumda çiller devresi ile fan coil veya klima santrali devreleri arasında hidrolik ayrım sağlar. Soğuk su ile çalışan sistemlerde yüzeyde yoğuşma oluşmaması için kabın ve bağlantı borularının buhar kesici yalıtımla kaplanması gerekir.
