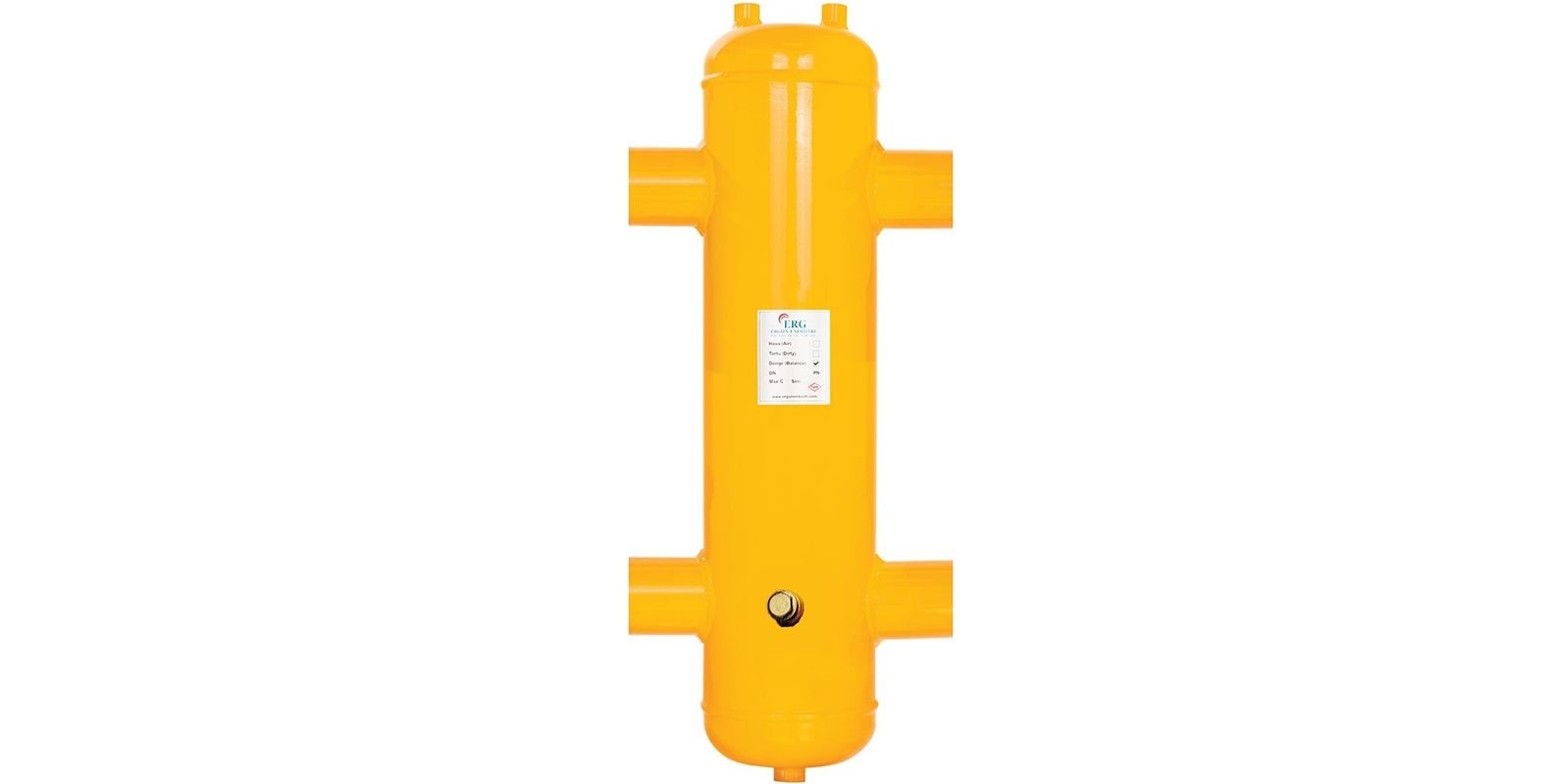

Kazan devresi ile tesisat devresi arasında hidrolik ayrım sağlayan ERG Manyetik Paket Denge Kabı 3 inç Dişli 200 kW, 200 kW kapasiteli sistemler için tasarlanmıştır. ERG bu modeli 150 mm tank çapıyla ve 3 inç dişli bağlantıyla üretir. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Manyetik paket denge tankı tablosunda bu ürünün satırı 172.000 kcal/h kapasiteye ve 3 inç dişli bağlantıya karşılık gelir; tank çapı 150 mm'dir.
- Cihaz kapasitesi: 172.000 kcal/h (200 kW)
- Bağlantı: 3 inç dişli
- Tank çapı: 150 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Mıknatıslı Koruma
Mevcut ürün bilgilerine göre manyetik paket denge kabı, ısıtma sistemindeki metal parçacıkları mıknatıs yardımıyla üzerinde toplayarak cihazların zarar görmesini engeller. Isıtma sisteminin dönüş hattına bağlanır ve böylece kazanın, kazan parçalarının ve tesisatın ömrünü uzatır. Mıknatıslı ayırıcılarda zamanla mıknatıs çevresinde demir parçacıkları birikir. Bu birikinti temizlenmezse tutma kapasitesi azalır. Isıtma sezonu öncesinde ve tesisatta büyük bir müdahale yapıldıktan sonra ayırıcının üreticinin önerdiği şekilde temizlenmesi ve alt bölümdeki tortunun boşaltılması, cihazın verimini korur.
Kapasite Karşılaştırması
Mevcut tabloda ERG Manyetik Paket Denge Kabı 3 inç Dişli 200 kW ile komşu kapasiteler karşılaştırıldığında: 200 kW için 2 1/2 inç bağlantılı ve 150 mm tank çaplı model ve 252 kW için 3 inç bağlantılı ve 200 mm tank çaplı model bulunur. Kapasite seçimi, sisteme bağlı kazanların toplam gücüne göre yapılmalıdır.
Küçük ve Orta Ölçekli Tesisatlar
Dişli bağlantılı modeller; konut, küçük işyeri ve orta ölçekli kazan dairelerinde yaygın olarak kullanılır. Bu tesisatlarda boru çapları genellikle dişli bağlantıya uygundur ve montaj hızlı tamamlanır.
Soğutma Sistemlerinde Kullanım
Denge kabı yalnızca ısıtmada değil, soğutma sistemlerinde de kullanılır. Bu durumda çiller devresi ile fan coil veya klima santrali devreleri arasında hidrolik ayrım sağlar. Soğuk su ile çalışan sistemlerde yüzeyde yoğuşma oluşmaması için kabın ve bağlantı borularının buhar kesici yalıtımla kaplanması gerekir.
Birden fazla kazanın kaskad çalıştığı veya farklı debilere sahip çok sayıda ısıtma devresinin bulunduğu sistemlerde kazan devresi ile tesisat devresinin hidrolik olarak ayrılması gerekir. Aksi hâlde pompalar birbirini etkiler, bazı devrelere yeterli su gitmez ve kazandan geçen debi kontrolsüz değişir. Denge kabı bu iki devre arasında düşük dirençli bir bağlantı noktası oluşturarak pompaların bağımsız çalışmasını sağlar.
