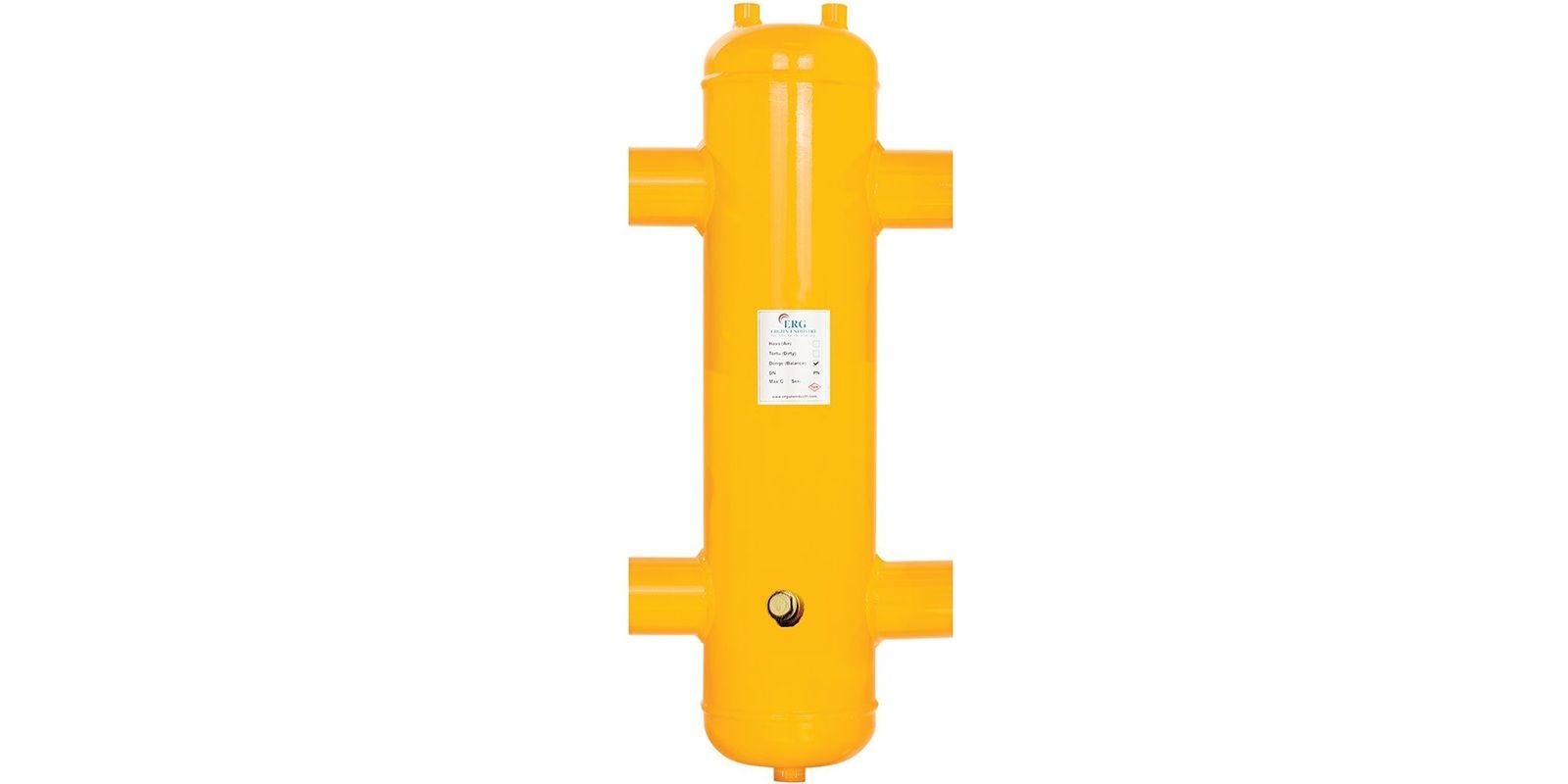

ERG Manyetik Paket Denge Kabı 3 inç Dişli 252 kW, 252 kW (217.000 kcal/h) cihaz kapasitesine göre boyutlandırılmış, 3 inç dişli bağlantılı bir manyetik paket denge kabıdır. Isıtma sistemlerinin yanında soğutma sistemlerinde de ters mantıkla çalışarak kullanılır. ERG bu ürünü çelik boru bağlantı parçaları ve seperatörlerden oluşan ürün gamında sunar. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Manyetik paket denge tankı tablosunda bu ürünün satırı 217.000 kcal/h kapasiteye ve 3 inç dişli bağlantıya karşılık gelir; tank çapı 200 mm'dir.
- Cihaz kapasitesi: 217.000 kcal/h (252 kW)
- Bağlantı: 3 inç dişli
- Tank çapı: 200 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Paket Yapının Avantajı
Ürün adında belirtildiği gibi bu model hava ve tortu-pislik ayırıcılıdır. Denge kabı işlevini hava ayırma, tortu ayırma ve mıknatısla metal parçacık tutma özellikleriyle tek gövdede toplayan bu yapı, kazan dairesinde yer ve bağlantı tasarrufu sağlar. Yeni kurulan tesisatlarda montaj artıkları ve kaynak cürufu, eski tesisatlarda ise yıllar içinde oluşan pas ve çamur sistemde dolaşır. Mıknatıslı bir denge kabı, bu parçacıkları kazana ulaşmadan tutarak özellikle yoğuşmalı kazanların dar kanallı eşanjörlerini korumaya yardımcı olur.
Serideki Yakın Modeller
ERG Manyetik Paket Denge Kabı 3 inç Dişli 252 kW, 217.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 3 inç bağlantılı 200 kW modeli (tank çapı 150 mm); 4 inç bağlantılı 388 kW modeli (tank çapı 200 mm) olarak listelenir.
Dişli Montajda Dikkat
Dişli bağlantılarda aşırı sıkma diş hasarına ve çatlamaya yol açabilir. Bağlantılar uygun anahtarla ve kontrollü şekilde sıkılmalı, montaj sonrası sistem basınç testine tabi tutulmalıdır. Cihazın bakım için sökülebilmesi amacıyla girişe ve çıkışa rakor ve kesme vanası konulması önerilir.
Montaj Önerileri
Denge kabı dik konumda monte edilir; üst bölümde toplanan havanın alınabilmesi için üst manşona otomatik hava purjörü, alt bölümde biriken tortunun tahliyesi için alttaki bağlantıya boşaltma vanası takılması önerilir. Kazan tarafı ve tesisat tarafı bağlantılarının doğru eşleştirilmesi, sıcak ve soğuk suyun beklenen şekilde karışması için önemlidir.
Denge kabı kazan dairesinde sıcak suyun geçtiği bir eleman olduğundan yüzeyinden ısı kaybı olur. Kabın uygun bir yalıtım malzemesiyle kaplanması, ısı kaybını azaltarak verimi artırır ve kazan dairesinin gereksiz ısınmasını önler. Soğutma sistemlerinde ise yalıtım, yüzeyde yoğuşma oluşmasını engeller. Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış, İstanbul İkitelli Organize Sanayi Bölgesi'nde üretim yapmaktadır. Ürün gamında denge tankı, hava ayırıcı, tortu ve pislik ayırıcı gibi seperatörler ile çelik boru ek parçaları bulunur.
