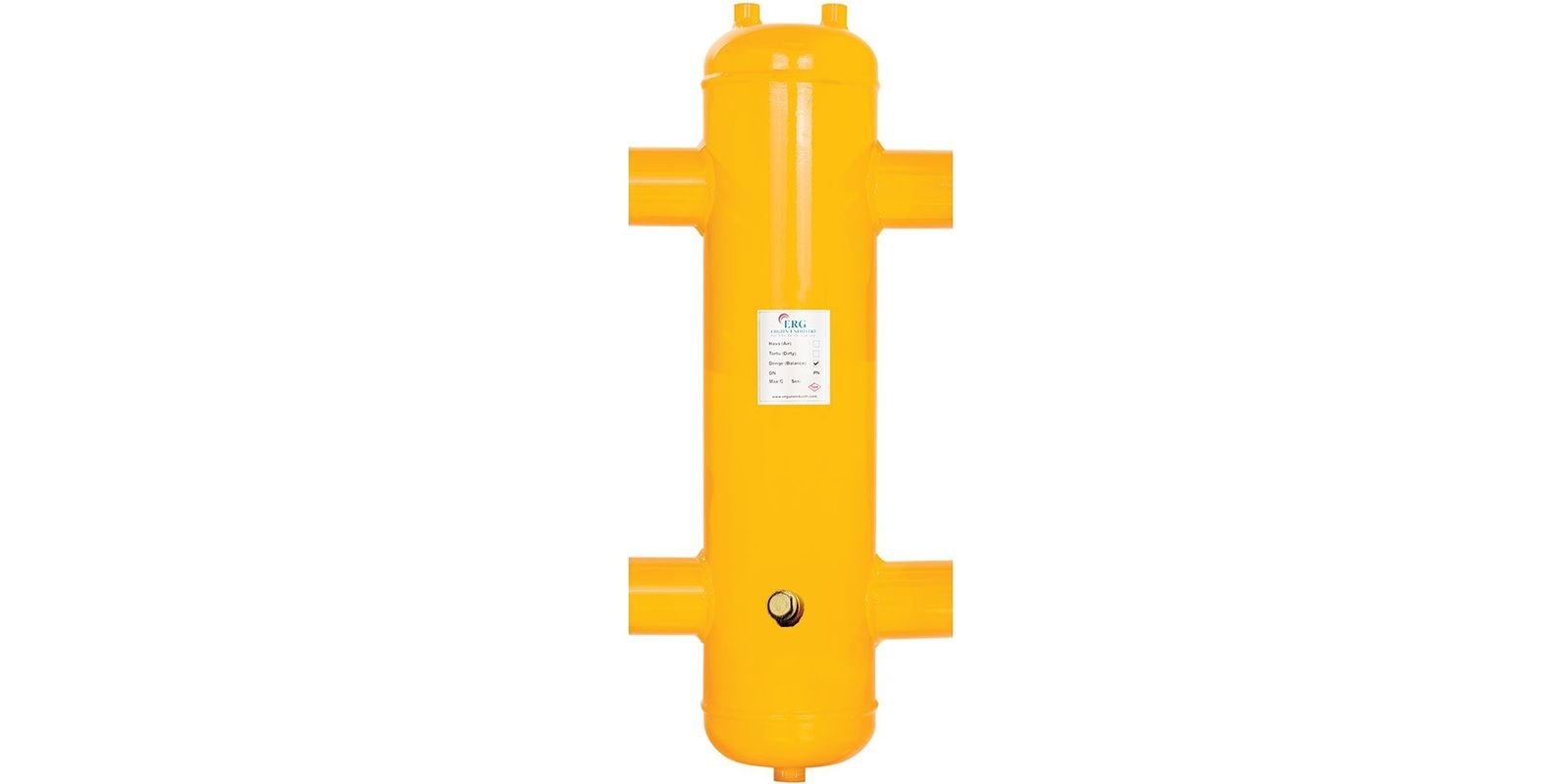

Birden fazla pompalı devrenin bulunduğu kazan dairelerinde debileri birbirinden bağımsız hâle getirmek için kullanılan ERG Manyetik Paket Denge Kabı 6 inç Dişli 1300 kW, 350 mm tank çapına sahiptir. Ürün 1300 kW kapasite için seçilir. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
6 inç dişli bağlantılı ERG Manyetik Paket Denge Kabı 6 inç Dişli 1300 kW modelinde tank çapı 350 mm'dir. Tabloda bu çap, 1300 kW kapasite sınıfı için verilir.
- Cihaz kapasitesi: 1.118.000 kcal/h (1300 kW)
- Bağlantı: 6 inç dişli
- Tank çapı: 350 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Kapasiteye Göre Seçim
Manyetik paket denge kabının seçimi, sisteme bağlı kazanların toplam kapasitesine göre yapılır. Mevcut teknik tabloda her model için kcal/h ve kW olarak cihaz kapasitesi, bağlantı çapı ve tank çapı verilir; tesisatın kapasitesine uygun satır seçilmelidir. Kazan dairelerinde denge kabı, hava ayırıcı ve tortu ayırıcının ayrı ayrı monte edilmesi daha fazla boru bağlantısı, kaynak noktası ve yer gerektirir. Bu işlevleri tek gövdede toplayan paket çözümler, montaj süresini kısaltır, sızdırmazlık riski taşıyan bağlantı sayısını azaltır ve kazan dairesinde daha düzenli bir yerleşim sağlar.
Kapasite Karşılaştırması
Mevcut tabloda ERG Manyetik Paket Denge Kabı 6 inç Dişli 1300 kW ile komşu kapasiteler karşılaştırıldığında: 872 kW için 6 inç bağlantılı ve 300 mm tank çaplı model ve 1744 kW için 8 inç bağlantılı ve 400 mm tank çaplı model bulunur. Kapasite seçimi, sisteme bağlı kazanların toplam gücüne göre yapılmalıdır.
Dişli Montajda Dikkat
Dişli bağlantılarda aşırı sıkma diş hasarına ve çatlamaya yol açabilir. Bağlantılar uygun anahtarla ve kontrollü şekilde sıkılmalı, montaj sonrası sistem basınç testine tabi tutulmalıdır. Cihazın bakım için sökülebilmesi amacıyla girişe ve çıkışa rakor ve kesme vanası konulması önerilir.
Kaskad Kazan Sistemlerinde
Birden fazla kazanın sıralı çalıştığı kaskad sistemlerde her kazanın kendi pompası bulunur ve devrede olan kazan sayısı ihtiyaca göre değişir. Denge kabı, bu değişken kazan debisi ile tesisatın ihtiyaç duyduğu debiyi birbirinden ayırarak sistemin dengeli çalışmasına yardımcı olur.
Birden fazla kazanın kaskad çalıştığı veya farklı debilere sahip çok sayıda ısıtma devresinin bulunduğu sistemlerde kazan devresi ile tesisat devresinin hidrolik olarak ayrılması gerekir. Aksi hâlde pompalar birbirini etkiler, bazı devrelere yeterli su gitmez ve kazandan geçen debi kontrolsüz değişir. Denge kabı bu iki devre arasında düşük dirençli bir bağlantı noktası oluşturarak pompaların bağımsız çalışmasını sağlar.
