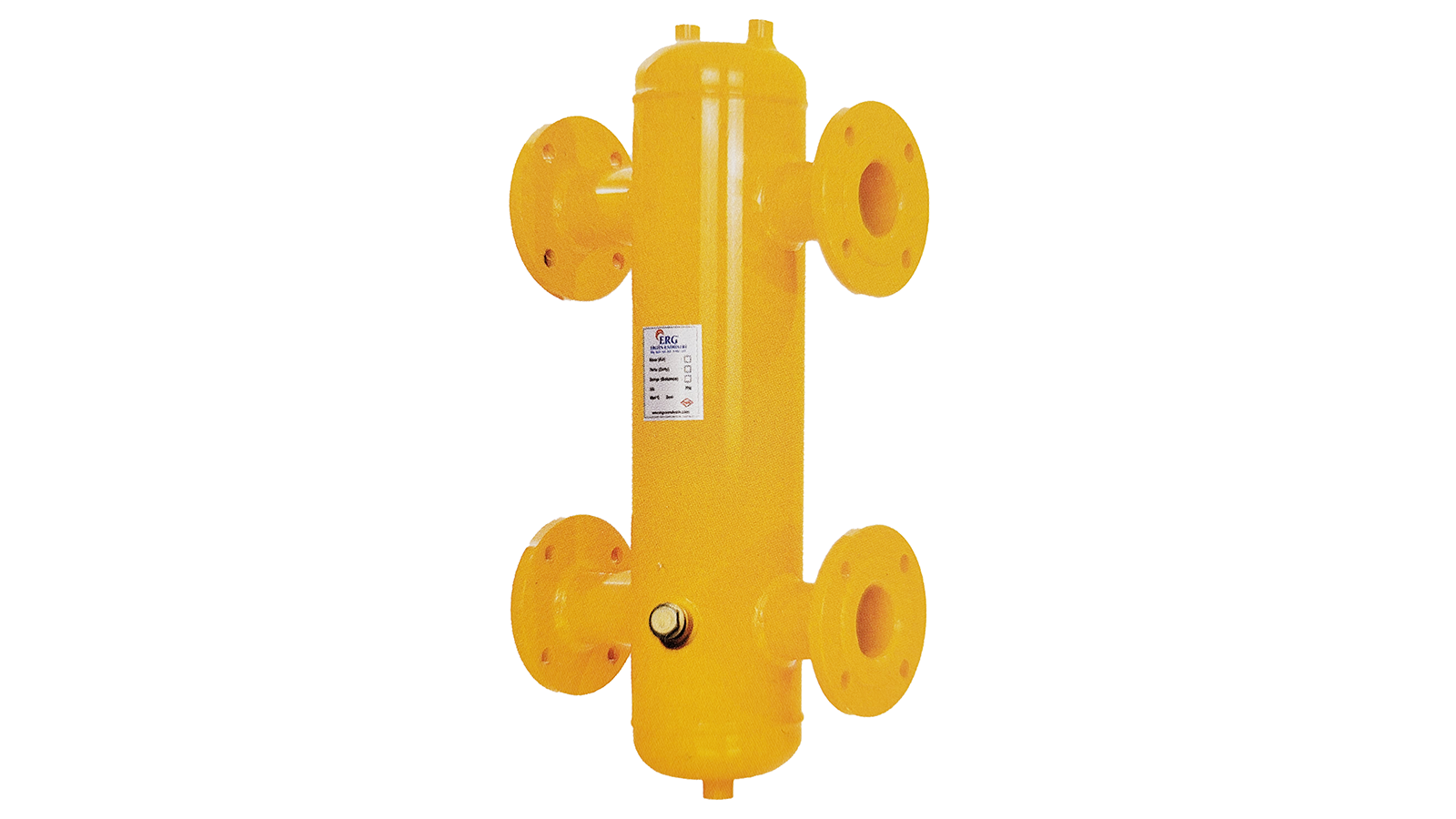

ERG ERG Manyetik Paket Denge Kabı DN100 Flanşlı 388 kW, 388 kW (334.000 kcal/h) cihaz kapasitesine göre boyutlandırılmış, DN100 (4 inç) flanşlı bağlantılı bir manyetik paket denge kabıdır. Isıtma sistemlerinin yanında soğutma sistemlerinde de ters mantıkla çalışarak kullanılır. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
DN100 (4 inç) flanşlı bağlantılı ERG Manyetik Paket Denge Kabı DN100 Flanşlı 388 kW modelinde tank çapı 200 mm'dir. Tabloda bu çap, 388 kW kapasite sınıfı için verilir.
- Cihaz kapasitesi: 334.000 kcal/h (388 kW)
- Bağlantı: DN100 (4 inç) flanşlı
- Tank çapı: 200 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Paket Yapının Avantajı
Ürün adında belirtildiği gibi bu model hava ve tortu-pislik ayırıcılıdır. Denge kabı işlevini hava ayırma, tortu ayırma ve mıknatısla metal parçacık tutma özellikleriyle tek gövdede toplayan bu yapı, kazan dairesinde yer ve bağlantı tasarrufu sağlar. Yeni kurulan tesisatlarda montaj artıkları ve kaynak cürufu, eski tesisatlarda ise yıllar içinde oluşan pas ve çamur sistemde dolaşır. Mıknatıslı bir denge kabı, bu parçacıkları kazana ulaşmadan tutarak özellikle yoğuşmalı kazanların dar kanallı eşanjörlerini korumaya yardımcı olur.
Kapasite Karşılaştırması
Mevcut tabloda ERG Manyetik Paket Denge Kabı DN100 Flanşlı 388 kW ile komşu kapasiteler karşılaştırıldığında: 252 kW için 3 inç bağlantılı ve 200 mm tank çaplı model ve 500 kW için 5 inç bağlantılı ve 250 mm tank çaplı model bulunur. Kapasite seçimi, sisteme bağlı kazanların toplam gücüne göre yapılmalıdır.
Büyük Tesisatlarda Kullanım
Flanşlı bağlantı seçenekleri genellikle yüksek kapasiteli kazan dairelerinde ve ana dağıtım hatlarında tercih edilir. Bu tür tesisatlarda ekipmanların bakım için sökülebilir olması işletme sürekliliği açısından önemlidir; flanşlı yapı bu ihtiyaca uygun bir çözüm sunar.
Bakım ve Kontrol
Denge kabının alt bölümünde zamanla tortu birikebilir. Isıtma sezonu öncesinde boşaltma vanasından kısa süreli tahliye yapılması, biriken pisliğin sisteme geri dönmesini önler. Üst bölümdeki hava atma elemanının çalıştığı ve sistem basıncının uygun seviyede olduğu da düzenli olarak kontrol edilmelidir.
Denge kabı kullanılan sistemlerde kazan devresi ve tesisat devresi kendi pompalarıyla çalışır. Kazan tarafındaki pompa, kazanın ihtiyaç duyduğu debiyi; tesisat tarafındaki pompalar ise ısıtma devrelerinin ihtiyacını karşılayacak şekilde seçilir. Böylece bir devredeki debi değişikliği diğer devreyi etkilemez ve her pompa kendi çalışma noktasında verimli çalışır.
