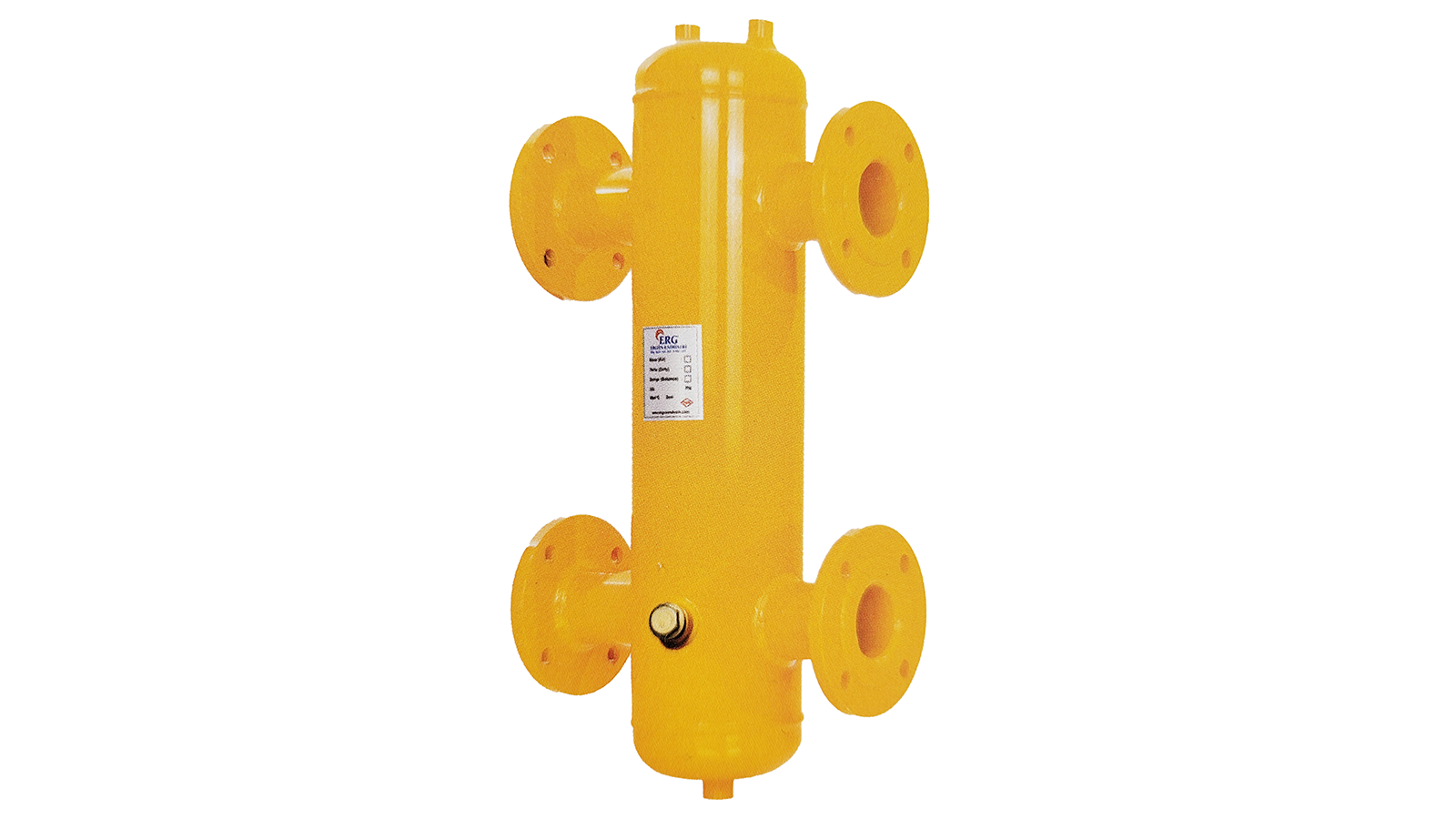

ERG Manyetik Paket Denge Kabı DN125 Flanşlı 500 kW, 500 kW (430.000 kcal/h) cihaz kapasitesine göre boyutlandırılmış, DN125 (5 inç) flanşlı bağlantılı bir manyetik paket denge kabıdır. Isıtma sistemlerinin yanında soğutma sistemlerinde de ters mantıkla çalışarak kullanılır. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik veride kapasite 430.000 kcal/h, tank çapı 250 mm ve bağlantı ölçüsü DN125 (5 inç) flanşlı şeklinde yer alır. Seçim bu üç değer birlikte değerlendirilerek yapılır.
- Cihaz kapasitesi: 430.000 kcal/h (500 kW)
- Bağlantı: DN125 (5 inç) flanşlı
- Tank çapı: 250 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Paket Yapının Avantajı
Ürün adında belirtildiği gibi bu model hava ve tortu-pislik ayırıcılıdır. Denge kabı işlevini hava ayırma, tortu ayırma ve mıknatısla metal parçacık tutma özellikleriyle tek gövdede toplayan bu yapı, kazan dairesinde yer ve bağlantı tasarrufu sağlar. Mıknatıslı ayırıcılarda zamanla mıknatıs çevresinde demir parçacıkları birikir. Bu birikinti temizlenmezse tutma kapasitesi azalır. Isıtma sezonu öncesinde ve tesisatta büyük bir müdahale yapıldıktan sonra ayırıcının üreticinin önerdiği şekilde temizlenmesi ve alt bölümdeki tortunun boşaltılması, cihazın verimini korur.
Serideki Yakın Modeller
ERG Manyetik Paket Denge Kabı DN125 Flanşlı 500 kW, 430.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 4 inç bağlantılı 388 kW modeli (tank çapı 200 mm); 5 inç bağlantılı 800 kW modeli (tank çapı 300 mm) olarak listelenir.
Flanşlı Montajda Dikkat
Flanşlı modellerde karşı flanşların aynı eksende ve paralel olması gerekir; aksi hâlde contalar düzgün oturmaz ve sızıntı oluşabilir. Cıvatalar çapraz sırayla ve kademeli olarak sıkılmalıdır. Büyük çaplı ve ağır cihazlarda boru hattının ağırlığı cihaza binmemeli, uygun askı veya taşıyıcılar kullanılmalıdır.
Yalıtımın Önemi
Denge kabı kazan dairesinde sıcak suyun geçtiği bir eleman olduğundan yüzeyinden ısı kaybı olur. Kabın uygun bir yalıtım malzemesiyle kaplanması, ısı kaybını azaltarak verimi artırır ve kazan dairesinin gereksiz ısınmasını önler. Soğutma sistemlerinde ise yalıtım, yüzeyde yoğuşma oluşmasını engeller.
Tesisat elemanları seçilirken sistemin en yüksek çalışma sıcaklığı ve basıncı esas alınır. Denge kabının dayanım değerleri, kazanın emniyet ventili ayarı ve sistemin statik basıncıyla birlikte değerlendirilmelidir. Emniyet ventili ayarının kabın çalışma basıncının altında kalması, olası bir aşırı basınç durumunda tüm elemanların korunmasını sağlar.
