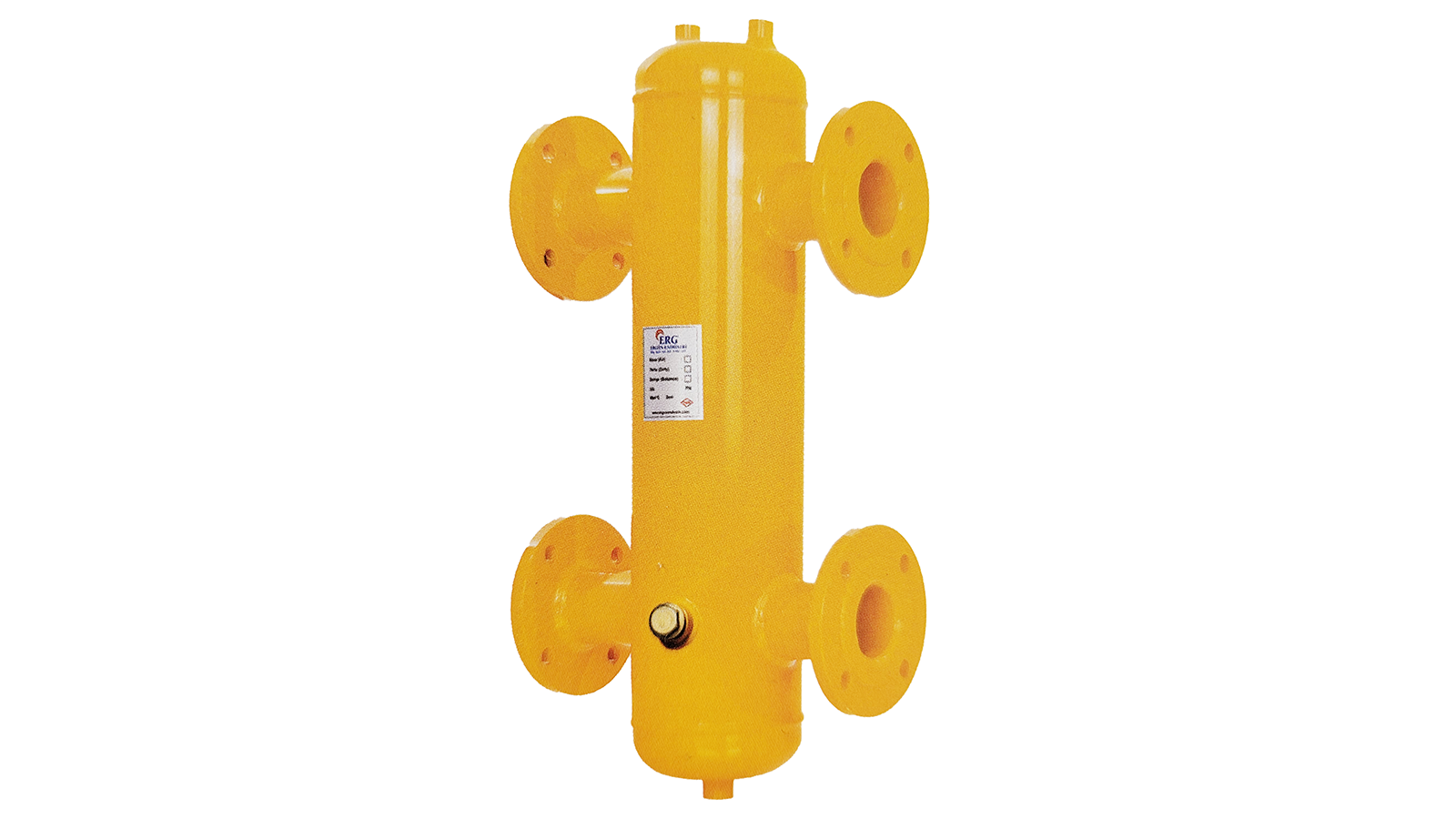

Kazan devresi ile tesisat devresi arasında hidrolik ayrım sağlayan ERG Manyetik Paket Denge Kabı DN125 Flanşlı 800 kW, 800 kW kapasiteli sistemler için tasarlanmıştır. ERG bu modeli 300 mm tank çapıyla ve DN125 (5 inç) flanşlı bağlantıyla üretir. ERG bu ürünü çelik boru bağlantı parçaları ve seperatörlerden oluşan ürün gamında sunar. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
DN125 (5 inç) flanşlı bağlantılı ERG Manyetik Paket Denge Kabı DN125 Flanşlı 800 kW modelinde tank çapı 300 mm'dir. Tabloda bu çap, 800 kW kapasite sınıfı için verilir.
- Cihaz kapasitesi: 688.000 kcal/h (800 kW)
- Bağlantı: DN125 (5 inç) flanşlı
- Tank çapı: 300 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Mıknatıslı Koruma
Mevcut ürün bilgilerine göre manyetik paket denge kabı, ısıtma sistemindeki metal parçacıkları mıknatıs yardımıyla üzerinde toplayarak cihazların zarar görmesini engeller. Isıtma sisteminin dönüş hattına bağlanır ve böylece kazanın, kazan parçalarının ve tesisatın ömrünü uzatır. Hava kabarcıkları ve tortu parçacıkları çoğu zaman aynı tesisatta birlikte bulunur. Hava, korozyonu hızlandırarak yeni tortu oluşumuna katkıda bulunur; tortu ise pompa ve vanalarda aşınmaya yol açar. Her ikisinin aynı noktada ayrılması, sistemin genel sağlığını korumanın etkili bir yoludur.
Model Seçimi
Doğru model için önce toplam kazan gücü belirlenir, ardından tesisatın bağlantı çapına uygun satır seçilir. Bu ürün 300 mm tank çapıyla 800 kW sınıfındadır; yakın seçenekler tank çapı 250 mm olan 500 kW (5 inç) seçenek ve tank çapı 300 mm olan 872 kW (6 inç) seçenekdir.
Flanşlı Montajda Dikkat
Flanşlı modellerde karşı flanşların aynı eksende ve paralel olması gerekir; aksi hâlde contalar düzgün oturmaz ve sızıntı oluşabilir. Cıvatalar çapraz sırayla ve kademeli olarak sıkılmalıdır. Büyük çaplı ve ağır cihazlarda boru hattının ağırlığı cihaza binmemeli, uygun askı veya taşıyıcılar kullanılmalıdır.
Soğutma Sistemlerinde Kullanım
Denge kabı yalnızca ısıtmada değil, soğutma sistemlerinde de kullanılır. Bu durumda çiller devresi ile fan coil veya klima santrali devreleri arasında hidrolik ayrım sağlar. Soğuk su ile çalışan sistemlerde yüzeyde yoğuşma oluşmaması için kabın ve bağlantı borularının buhar kesici yalıtımla kaplanması gerekir.
Tesisat elemanları seçilirken sistemin en yüksek çalışma sıcaklığı ve basıncı esas alınır. Denge kabının dayanım değerleri, kazanın emniyet ventili ayarı ve sistemin statik basıncıyla birlikte değerlendirilmelidir. Emniyet ventili ayarının kabın çalışma basıncının altında kalması, olası bir aşırı basınç durumunda tüm elemanların korunmasını sağlar.
