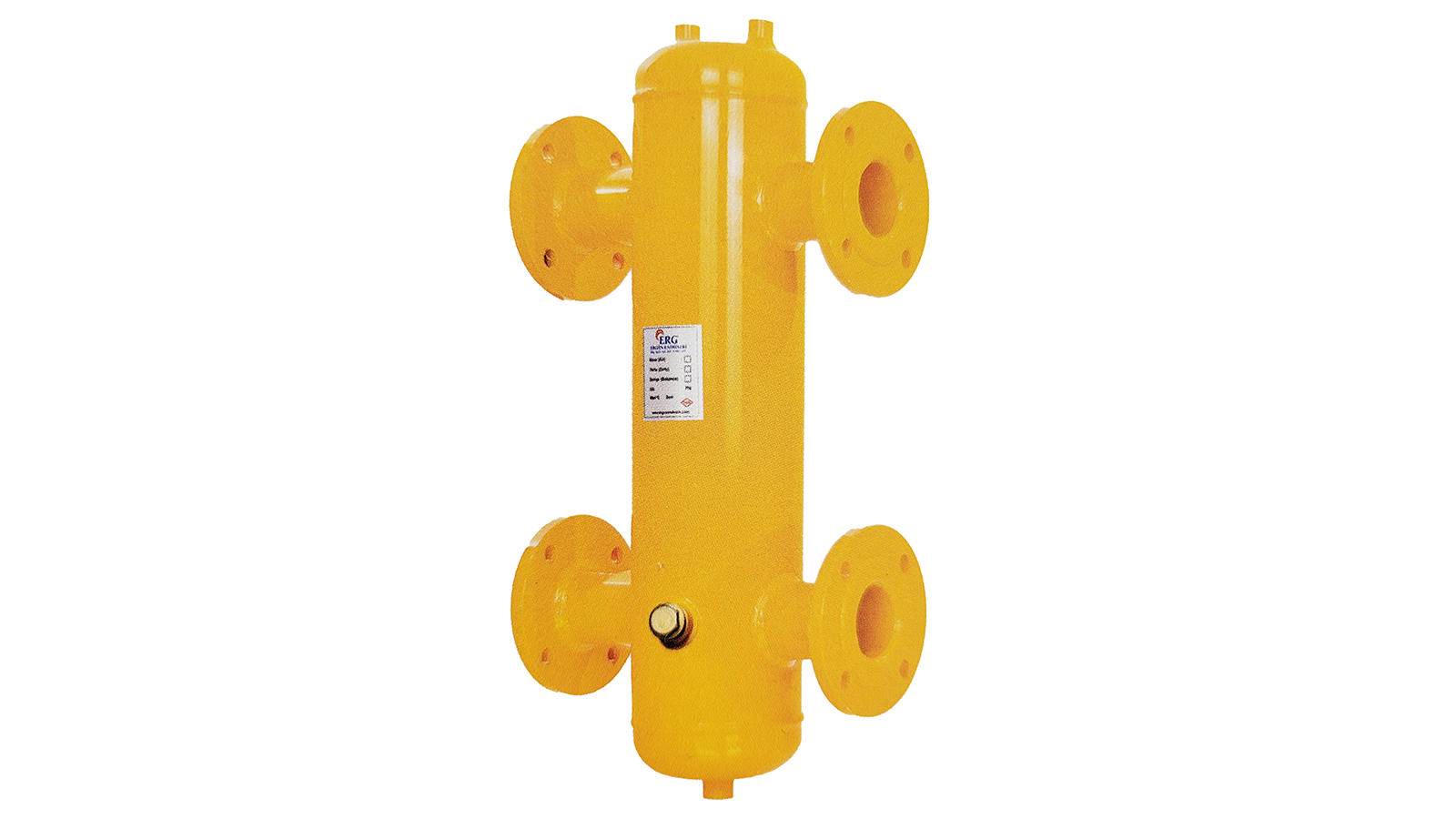

Kazan devresi ile tesisat devresi arasında hidrolik ayrım sağlayan ERG Manyetik Paket Denge Kabı DN150 Flanşlı 1300 kW, 1300 kW kapasiteli sistemler için tasarlanmıştır. ERG bu modeli 350 mm tank çapıyla ve DN150 (6 inç) flanşlı bağlantıyla üretir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Manyetik paket denge tankı tablosunda bu ürünün satırı 1.118.000 kcal/h kapasiteye ve DN150 (6 inç) flanşlı bağlantıya karşılık gelir; tank çapı 350 mm'dir.
- Cihaz kapasitesi: 1.118.000 kcal/h (1300 kW)
- Bağlantı: DN150 (6 inç) flanşlı
- Tank çapı: 350 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Kapasiteye Göre Seçim
Manyetik paket denge kabının seçimi, sisteme bağlı kazanların toplam kapasitesine göre yapılır. Mevcut teknik tabloda her model için kcal/h ve kW olarak cihaz kapasitesi, bağlantı çapı ve tank çapı verilir; tesisatın kapasitesine uygun satır seçilmelidir. Hava kabarcıkları ve tortu parçacıkları çoğu zaman aynı tesisatta birlikte bulunur. Hava, korozyonu hızlandırarak yeni tortu oluşumuna katkıda bulunur; tortu ise pompa ve vanalarda aşınmaya yol açar. Her ikisinin aynı noktada ayrılması, sistemin genel sağlığını korumanın etkili bir yoludur.
Serideki Yakın Modeller
ERG Manyetik Paket Denge Kabı DN150 Flanşlı 1300 kW, 1.118.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 6 inç bağlantılı 872 kW modeli (tank çapı 300 mm); 8 inç bağlantılı 1744 kW modeli (tank çapı 400 mm) olarak listelenir.
Büyük Tesisatlarda Kullanım
Flanşlı bağlantı seçenekleri genellikle yüksek kapasiteli kazan dairelerinde ve ana dağıtım hatlarında tercih edilir. Bu tür tesisatlarda ekipmanların bakım için sökülebilir olması işletme sürekliliği açısından önemlidir; flanşlı yapı bu ihtiyaca uygun bir çözüm sunar.
Montaj Önerileri
Denge kabı dik konumda monte edilir; üst bölümde toplanan havanın alınabilmesi için üst manşona otomatik hava purjörü, alt bölümde biriken tortunun tahliyesi için alttaki bağlantıya boşaltma vanası takılması önerilir. Kazan tarafı ve tesisat tarafı bağlantılarının doğru eşleştirilmesi, sıcak ve soğuk suyun beklenen şekilde karışması için önemlidir.
Denge kabının alt bölümünde zamanla tortu birikebilir. Isıtma sezonu öncesinde boşaltma vanasından kısa süreli tahliye yapılması, biriken pisliğin sisteme geri dönmesini önler. Üst bölümdeki hava atma elemanının çalıştığı ve sistem basıncının uygun seviyede olduğu da düzenli olarak kontrol edilmelidir.
