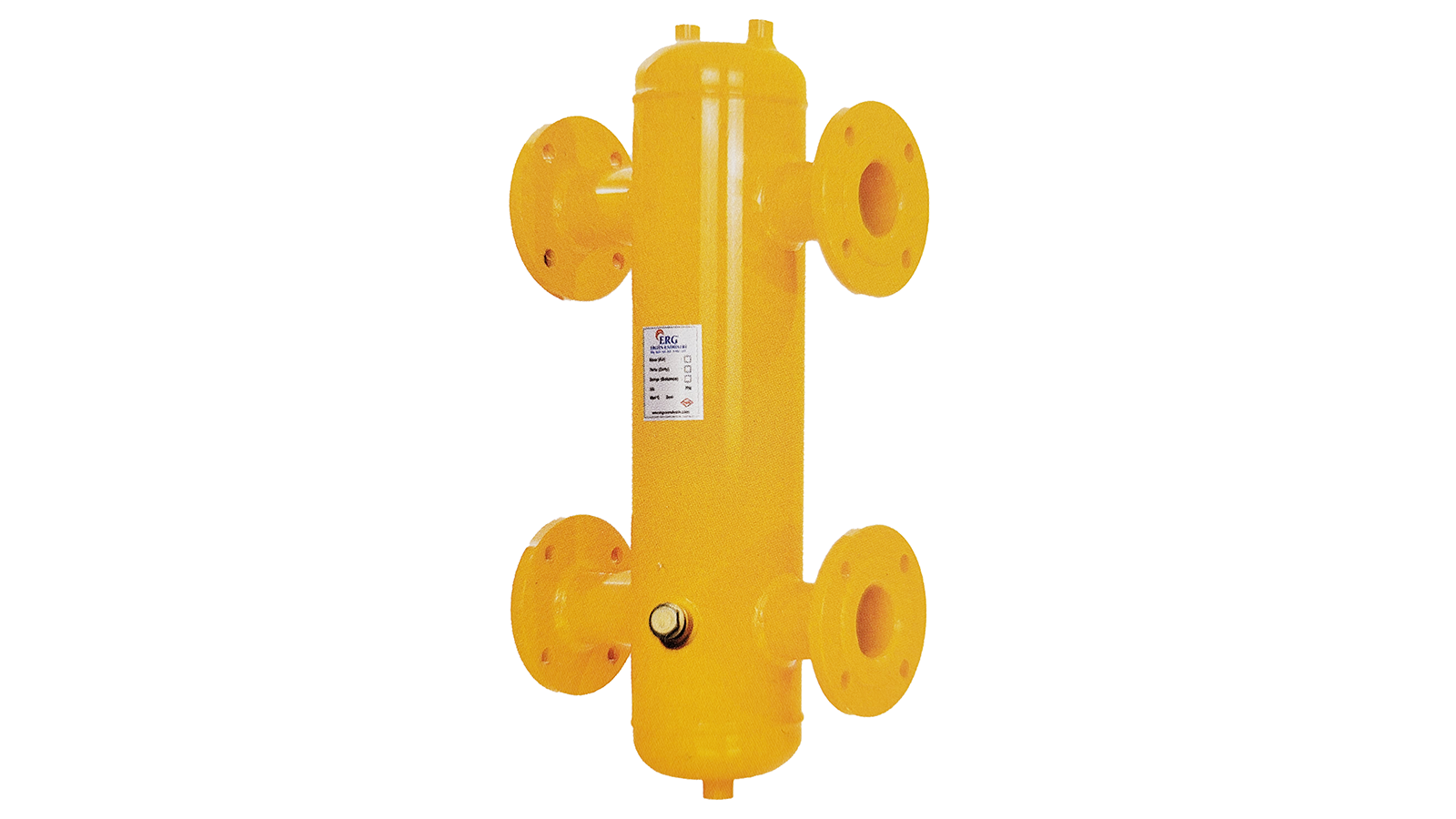

ERG ERG Manyetik Paket Denge Kabı DN150 Flanşlı 872 kW, 872 kW (750.000 kcal/h) cihaz kapasitesine göre boyutlandırılmış, DN150 (6 inç) flanşlı bağlantılı bir manyetik paket denge kabıdır. Isıtma sistemlerinin yanında soğutma sistemlerinde de ters mantıkla çalışarak kullanılır. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Teknik Veriler
ERG Manyetik Paket Denge Kabı DN150 Flanşlı 872 kW için mevcut tabloda tank çapı 300 mm olarak verilir. Mevcut tabloda cihaz kapasitesi 750.000 kcal/h (872 kW), bağlantı çapı 6 inç olarak verilir.
- Cihaz kapasitesi: 750.000 kcal/h (872 kW)
- Bağlantı: DN150 (6 inç) flanşlı
- Tank çapı: 300 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Mıknatıslı Koruma
Mevcut ürün bilgilerine göre manyetik paket denge kabı, ısıtma sistemindeki metal parçacıkları mıknatıs yardımıyla üzerinde toplayarak cihazların zarar görmesini engeller. Isıtma sisteminin dönüş hattına bağlanır ve böylece kazanın, kazan parçalarının ve tesisatın ömrünü uzatır. Yeni kurulan tesisatlarda montaj artıkları ve kaynak cürufu, eski tesisatlarda ise yıllar içinde oluşan pas ve çamur sistemde dolaşır. Mıknatıslı bir denge kabı, bu parçacıkları kazana ulaşmadan tutarak özellikle yoğuşmalı kazanların dar kanallı eşanjörlerini korumaya yardımcı olur.
Serideki Yakın Modeller
ERG Manyetik Paket Denge Kabı DN150 Flanşlı 872 kW, 750.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 5 inç bağlantılı 800 kW modeli (tank çapı 300 mm); 6 inç bağlantılı 1300 kW modeli (tank çapı 350 mm) olarak listelenir.
Flanşlı Montajda Dikkat
Flanşlı modellerde karşı flanşların aynı eksende ve paralel olması gerekir; aksi hâlde contalar düzgün oturmaz ve sızıntı oluşabilir. Cıvatalar çapraz sırayla ve kademeli olarak sıkılmalıdır. Büyük çaplı ve ağır cihazlarda boru hattının ağırlığı cihaza binmemeli, uygun askı veya taşıyıcılar kullanılmalıdır.
Denge Kabı Ne Zaman Gerekir?
Birden fazla kazanın kaskad çalıştığı veya farklı debilere sahip çok sayıda ısıtma devresinin bulunduğu sistemlerde kazan devresi ile tesisat devresinin hidrolik olarak ayrılması gerekir. Aksi hâlde pompalar birbirini etkiler, bazı devrelere yeterli su gitmez ve kazandan geçen debi kontrolsüz değişir. Denge kabı bu iki devre arasında düşük dirençli bir bağlantı noktası oluşturarak pompaların bağımsız çalışmasını sağlar.
Denge kabı dik konumda monte edilir; üst bölümde toplanan havanın alınabilmesi için üst manşona otomatik hava purjörü, alt bölümde biriken tortunun tahliyesi için alttaki bağlantıya boşaltma vanası takılması önerilir. Kazan tarafı ve tesisat tarafı bağlantılarının doğru eşleştirilmesi, sıcak ve soğuk suyun beklenen şekilde karışması için önemlidir.
