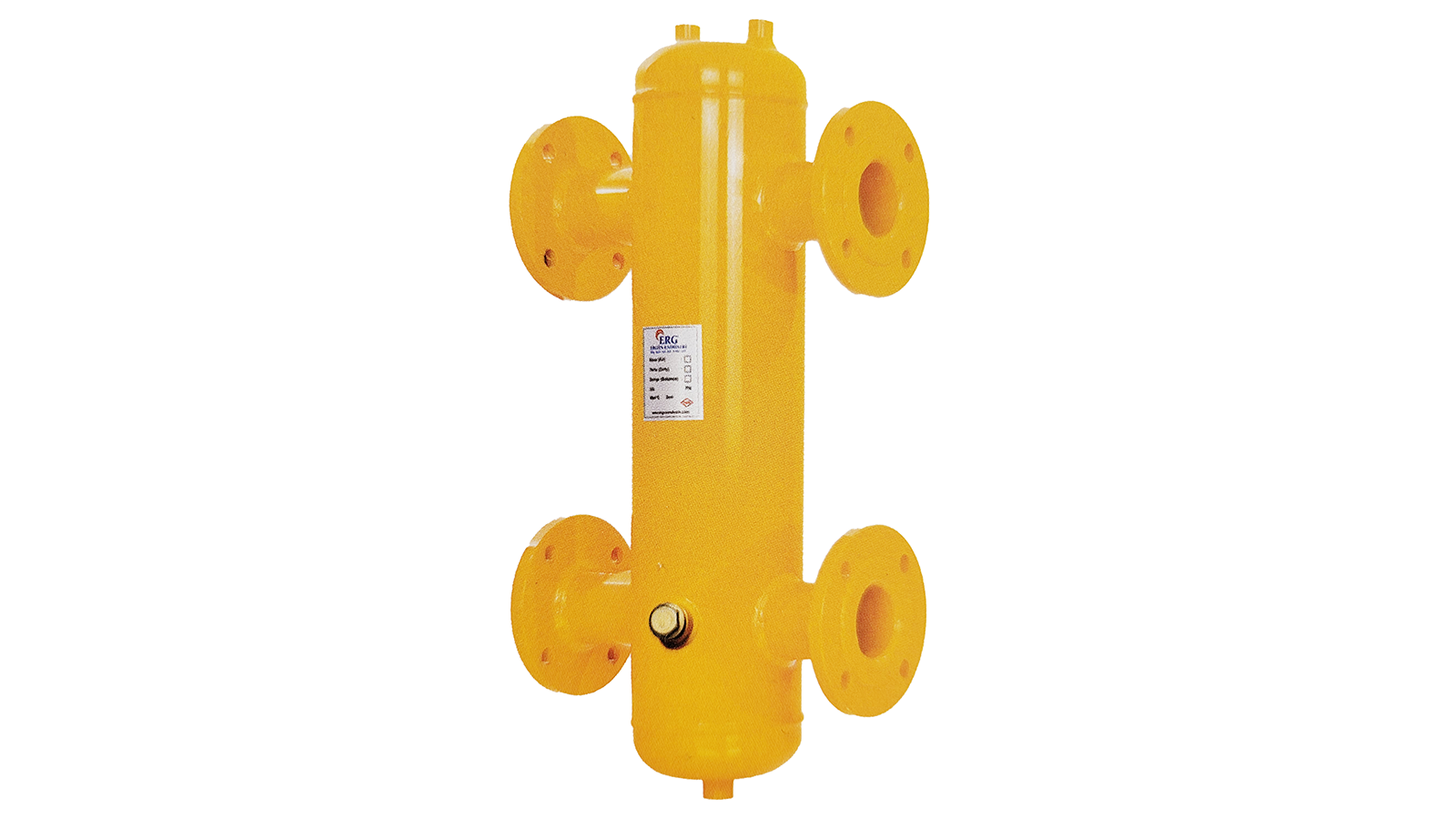

ERG Manyetik Paket Denge Kabı DN200 Flanşlı 1744 kW, ısıtma ve soğutma sistemlerinde ısı ve debinin dengelenmesi amacıyla kullanılan bir manyetik paket denge kabı modelidir. Mevcut ürün bilgilerine göre 1.500.000 kcal/h (1744 kW) cihaz kapasitesine uygundur ve DN200 (8 inç) flanşlı bağlantılıdır. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
DN200 (8 inç) flanşlı bağlantılı ERG Manyetik Paket Denge Kabı DN200 Flanşlı 1744 kW modelinde tank çapı 400 mm'dir. Tabloda bu çap, 1744 kW kapasite sınıfı için verilir.
- Cihaz kapasitesi: 1.500.000 kcal/h (1744 kW)
- Bağlantı: DN200 (8 inç) flanşlı
- Tank çapı: 400 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Mıknatıslı Koruma
Mevcut ürün bilgilerine göre manyetik paket denge kabı, ısıtma sistemindeki metal parçacıkları mıknatıs yardımıyla üzerinde toplayarak cihazların zarar görmesini engeller. Isıtma sisteminin dönüş hattına bağlanır ve böylece kazanın, kazan parçalarının ve tesisatın ömrünü uzatır. Mıknatıslı ayırıcılarda zamanla mıknatıs çevresinde demir parçacıkları birikir. Bu birikinti temizlenmezse tutma kapasitesi azalır. Isıtma sezonu öncesinde ve tesisatta büyük bir müdahale yapıldıktan sonra ayırıcının üreticinin önerdiği şekilde temizlenmesi ve alt bölümdeki tortunun boşaltılması, cihazın verimini korur.
Model Seçimi
Doğru model için önce toplam kazan gücü belirlenir, ardından tesisatın bağlantı çapına uygun satır seçilir. Bu ürün 400 mm tank çapıyla 1744 kW sınıfındadır; yakın seçenekler tank çapı 350 mm olan 1300 kW (6 inç) seçenek ve tank çapı 450 mm olan 2500 kW (8 inç) seçenekdir.
Flanşlı Montajda Dikkat
Flanşlı modellerde karşı flanşların aynı eksende ve paralel olması gerekir; aksi hâlde contalar düzgün oturmaz ve sızıntı oluşabilir. Cıvatalar çapraz sırayla ve kademeli olarak sıkılmalıdır. Büyük çaplı ve ağır cihazlarda boru hattının ağırlığı cihaza binmemeli, uygun askı veya taşıyıcılar kullanılmalıdır.
Pompa Seçimiyle İlişkisi
Denge kabı kullanılan sistemlerde kazan devresi ve tesisat devresi kendi pompalarıyla çalışır. Kazan tarafındaki pompa, kazanın ihtiyaç duyduğu debiyi; tesisat tarafındaki pompalar ise ısıtma devrelerinin ihtiyacını karşılayacak şekilde seçilir. Böylece bir devredeki debi değişikliği diğer devreyi etkilemez ve her pompa kendi çalışma noktasında verimli çalışır.
Birden fazla kazanın sıralı çalıştığı kaskad sistemlerde her kazanın kendi pompası bulunur ve devrede olan kazan sayısı ihtiyaca göre değişir. Denge kabı, bu değişken kazan debisi ile tesisatın ihtiyaç duyduğu debiyi birbirinden ayırarak sistemin dengeli çalışmasına yardımcı olur.
