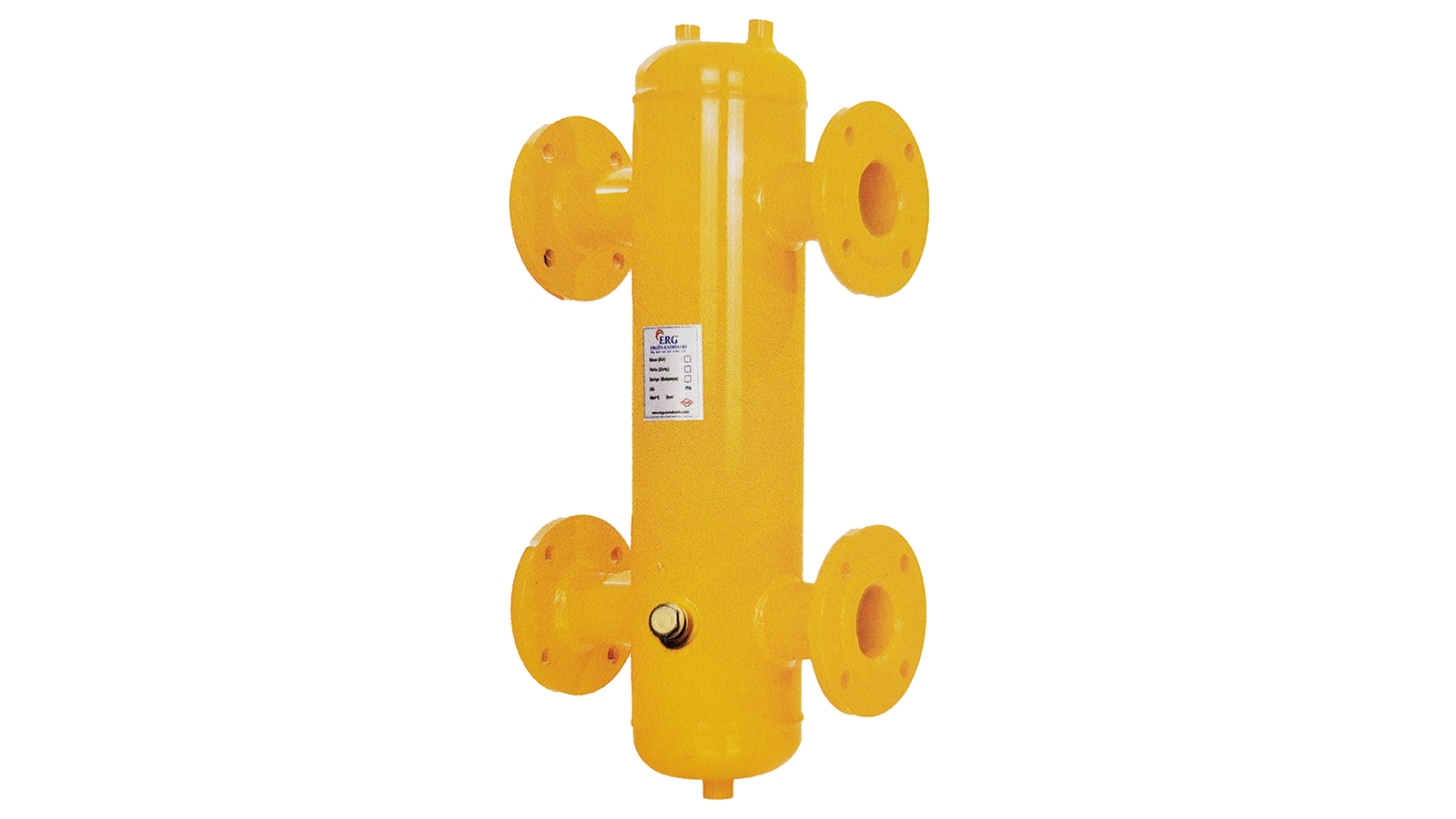

ERG Manyetik Paket Denge Kabı DN200 Flanşlı 2500 kW; dönüş suyunu kazana girmeden önce gidiş suyuyla karıştırarak kazandaki ısı gerilimlerini azaltmaya yardımcı olan bir manyetik paket denge kabı çözümüdür. Ürün 2.150.000 kcal/h kapasite sınıfındadır. ERG bu ürünü çelik boru bağlantı parçaları ve seperatörlerden oluşan ürün gamında sunar. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Manyetik paket denge tankı tablosunda bu ürünün satırı 2.150.000 kcal/h kapasiteye ve DN200 (8 inç) flanşlı bağlantıya karşılık gelir; tank çapı 450 mm'dir.
- Cihaz kapasitesi: 2.150.000 kcal/h (2500 kW)
- Bağlantı: DN200 (8 inç) flanşlı
- Tank çapı: 450 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Kapasiteye Göre Seçim
Manyetik paket denge kabının seçimi, sisteme bağlı kazanların toplam kapasitesine göre yapılır. Mevcut teknik tabloda her model için kcal/h ve kW olarak cihaz kapasitesi, bağlantı çapı ve tank çapı verilir; tesisatın kapasitesine uygun satır seçilmelidir. Yeni kurulan tesisatlarda montaj artıkları ve kaynak cürufu, eski tesisatlarda ise yıllar içinde oluşan pas ve çamur sistemde dolaşır. Mıknatıslı bir denge kabı, bu parçacıkları kazana ulaşmadan tutarak özellikle yoğuşmalı kazanların dar kanallı eşanjörlerini korumaya yardımcı olur.
Kapasite Karşılaştırması
Mevcut tabloda ERG Manyetik Paket Denge Kabı DN200 Flanşlı 2500 kW ile komşu kapasiteler karşılaştırıldığında: 1744 kW için 8 inç bağlantılı ve 400 mm tank çaplı model ve 3000 kW için 10 inç bağlantılı ve 500 mm tank çaplı model bulunur. Kapasite seçimi, sisteme bağlı kazanların toplam gücüne göre yapılmalıdır.
Büyük Tesisatlarda Kullanım
Flanşlı bağlantı seçenekleri genellikle yüksek kapasiteli kazan dairelerinde ve ana dağıtım hatlarında tercih edilir. Bu tür tesisatlarda ekipmanların bakım için sökülebilir olması işletme sürekliliği açısından önemlidir; flanşlı yapı bu ihtiyaca uygun bir çözüm sunar.
Sıcaklık ve Basınç Sınırları
Tesisat elemanları seçilirken sistemin en yüksek çalışma sıcaklığı ve basıncı esas alınır. Denge kabının dayanım değerleri, kazanın emniyet ventili ayarı ve sistemin statik basıncıyla birlikte değerlendirilmelidir. Emniyet ventili ayarının kabın çalışma basıncının altında kalması, olası bir aşırı basınç durumunda tüm elemanların korunmasını sağlar.
Birden fazla kazanın sıralı çalıştığı kaskad sistemlerde her kazanın kendi pompası bulunur ve devrede olan kazan sayısı ihtiyaca göre değişir. Denge kabı, bu değişken kazan debisi ile tesisatın ihtiyaç duyduğu debiyi birbirinden ayırarak sistemin dengeli çalışmasına yardımcı olur.
