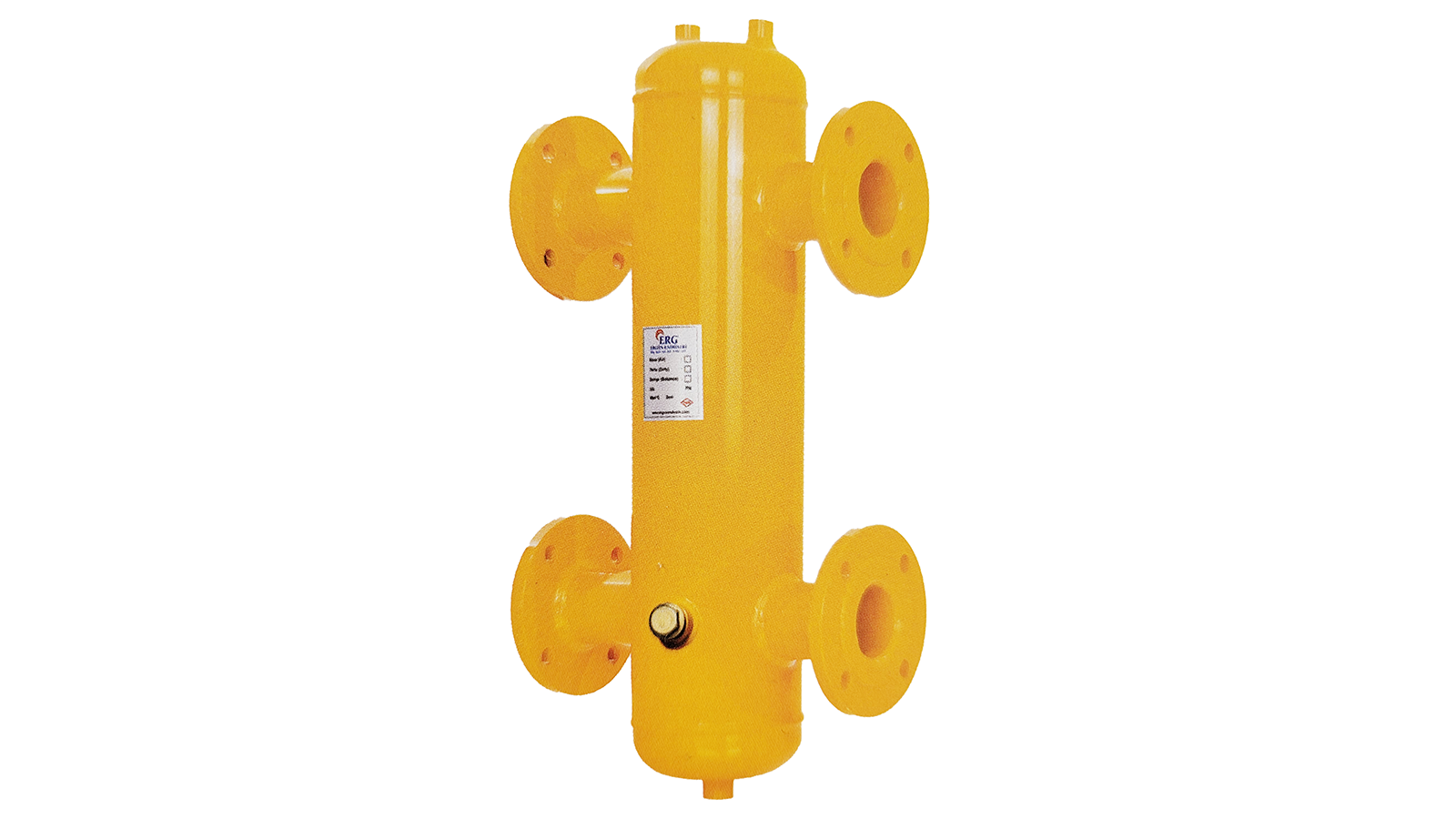

ERG Manyetik Paket Denge Kabı DN250 Flanşlı 3000 kW, ısıtma ve soğutma sistemlerinde ısı ve debinin dengelenmesi amacıyla kullanılan bir manyetik paket denge kabı modelidir. Mevcut ürün bilgilerine göre 2.580.000 kcal/h (3000 kW) cihaz kapasitesine uygundur ve DN250 (10 inç) flanşlı bağlantılıdır. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Teknik Özellikler
Ürün tablosuna göre ERG Manyetik Paket Denge Kabı DN250 Flanşlı 3000 kW, 3000 kW (2.580.000 kcal/h) cihaz kapasitesi için boyutlandırılmıştır. Tank çapı 500 mm, bağlantı DN250 (10 inç) flanşlı olarak listelenir.
- Cihaz kapasitesi: 2.580.000 kcal/h (3000 kW)
- Bağlantı: DN250 (10 inç) flanşlı
- Tank çapı: 500 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Paket Yapının Avantajı
Ürün adında belirtildiği gibi bu model hava ve tortu-pislik ayırıcılıdır. Denge kabı işlevini hava ayırma, tortu ayırma ve mıknatısla metal parçacık tutma özellikleriyle tek gövdede toplayan bu yapı, kazan dairesinde yer ve bağlantı tasarrufu sağlar. Hava kabarcıkları ve tortu parçacıkları çoğu zaman aynı tesisatta birlikte bulunur. Hava, korozyonu hızlandırarak yeni tortu oluşumuna katkıda bulunur; tortu ise pompa ve vanalarda aşınmaya yol açar. Her ikisinin aynı noktada ayrılması, sistemin genel sağlığını korumanın etkili bir yoludur.
Bağlantı ve Kapasite
Flanşlı versiyon büyük çaplı çelik hatlarda, dişli versiyon ise daha küçük tesisatlarda tercih edilir. ERG Manyetik Paket Denge Kabı DN250 Flanşlı 3000 kW için komşu kapasiteler: 2500 kW kapasiteli, 8 inç bağlantılı ve 450 mm çaplı versiyon; 3488 kW kapasiteli, 10 inç bağlantılı ve 550 mm çaplı versiyon.
Flanşlı Bağlantının Avantajları
Flanşlı bağlantılar, büyük çaplı çelik boru hatlarında sızdırmaz ve sökülebilir bir birleşim sağlar. Cihazın kazan dairesinden sökülmesi gerektiğinde boru hattını kesmeden yalnızca flanş cıvataları açılarak müdahale edilebilir. Flanş çiftlerinin aynı basınç sınıfında olması ve contaların doğru yerleştirilmesi sızdırmazlık için önemlidir.
Kaskad Kazan Sistemlerinde
Birden fazla kazanın sıralı çalıştığı kaskad sistemlerde her kazanın kendi pompası bulunur ve devrede olan kazan sayısı ihtiyaca göre değişir. Denge kabı, bu değişken kazan debisi ile tesisatın ihtiyaç duyduğu debiyi birbirinden ayırarak sistemin dengeli çalışmasına yardımcı olur.
Birden fazla kazanın kaskad çalıştığı veya farklı debilere sahip çok sayıda ısıtma devresinin bulunduğu sistemlerde kazan devresi ile tesisat devresinin hidrolik olarak ayrılması gerekir. Aksi hâlde pompalar birbirini etkiler, bazı devrelere yeterli su gitmez ve kazandan geçen debi kontrolsüz değişir. Denge kabı bu iki devre arasında düşük dirençli bir bağlantı noktası oluşturarak pompaların bağımsız çalışmasını sağlar. Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış, İstanbul İkitelli Organize Sanayi Bölgesi'nde üretim yapmaktadır. Ürün gamında denge tankı, hava ayırıcı, tortu ve pislik ayırıcı gibi seperatörler ile çelik boru ek parçaları bulunur.
