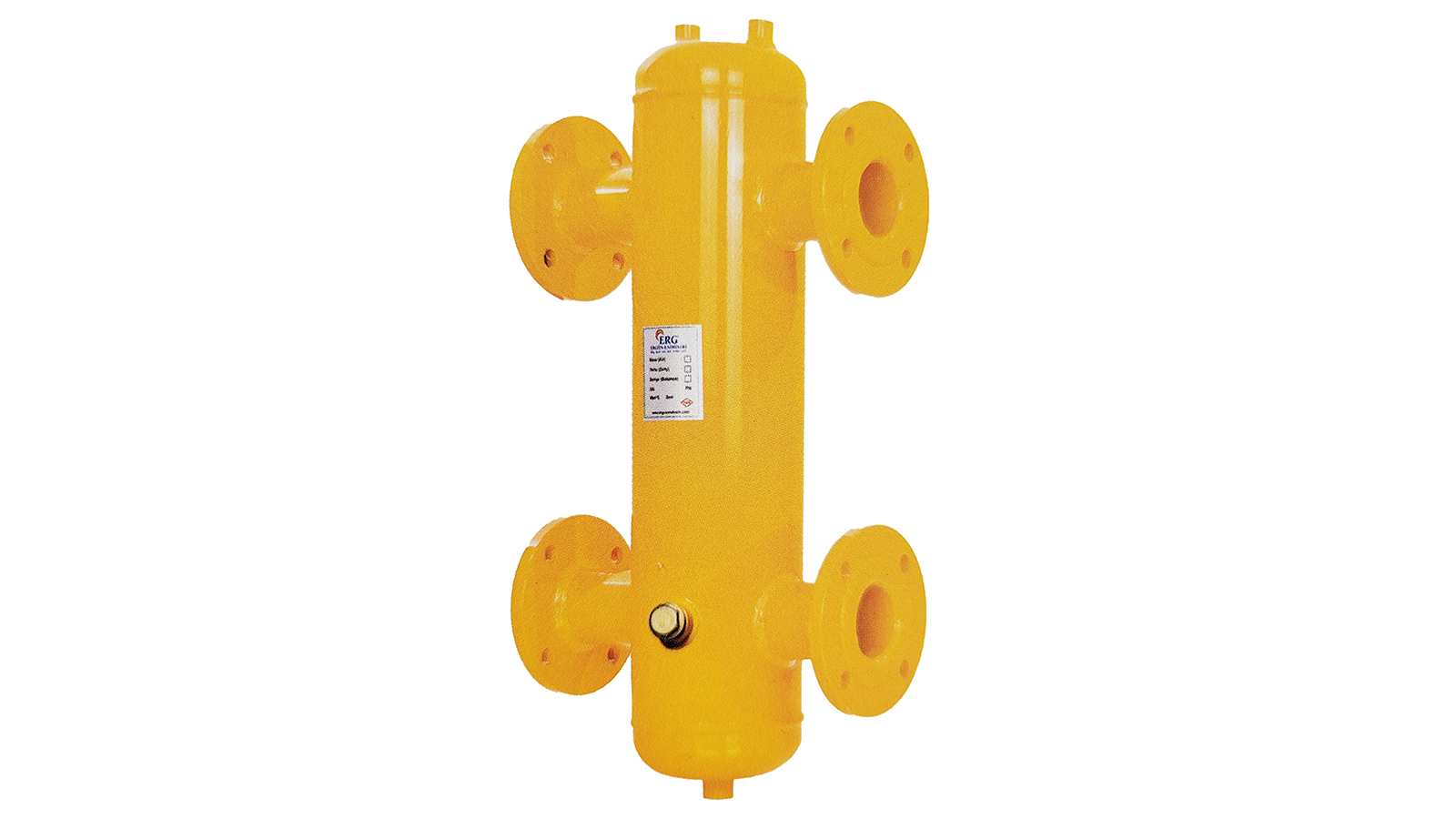

ERG Manyetik Paket Denge Kabı DN300 Flanşlı 4000 kW, ısıtma ve soğutma sistemlerinde ısı ve debinin dengelenmesi amacıyla kullanılan bir manyetik paket denge kabı modelidir. Mevcut ürün bilgilerine göre 3.440.000 kcal/h (4000 kW) cihaz kapasitesine uygundur ve DN300 (12 inç) flanşlı bağlantılıdır. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Teknik Veriler
ERG Manyetik Paket Denge Kabı DN300 Flanşlı 4000 kW için mevcut tabloda tank çapı 600 mm olarak verilir. Mevcut tabloda cihaz kapasitesi 3.440.000 kcal/h (4000 kW), bağlantı çapı 12 inç olarak verilir.
- Cihaz kapasitesi: 3.440.000 kcal/h (4000 kW)
- Bağlantı: DN300 (12 inç) flanşlı
- Tank çapı: 600 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Kapasiteye Göre Seçim
Manyetik paket denge kabının seçimi, sisteme bağlı kazanların toplam kapasitesine göre yapılır. Mevcut teknik tabloda her model için kcal/h ve kW olarak cihaz kapasitesi, bağlantı çapı ve tank çapı verilir; tesisatın kapasitesine uygun satır seçilmelidir. Mıknatıslı ayırıcılarda zamanla mıknatıs çevresinde demir parçacıkları birikir. Bu birikinti temizlenmezse tutma kapasitesi azalır. Isıtma sezonu öncesinde ve tesisatta büyük bir müdahale yapıldıktan sonra ayırıcının üreticinin önerdiği şekilde temizlenmesi ve alt bölümdeki tortunun boşaltılması, cihazın verimini korur.
Kapasite Karşılaştırması
Mevcut tabloda ERG Manyetik Paket Denge Kabı DN300 Flanşlı 4000 kW ile komşu kapasiteler karşılaştırıldığında: 3488 kW için 10 inç bağlantılı ve 550 mm tank çaplı model bulunur. Kapasite seçimi, sisteme bağlı kazanların toplam gücüne göre yapılmalıdır.
Flanşlı Montajda Dikkat
Flanşlı modellerde karşı flanşların aynı eksende ve paralel olması gerekir; aksi hâlde contalar düzgün oturmaz ve sızıntı oluşabilir. Cıvatalar çapraz sırayla ve kademeli olarak sıkılmalıdır. Büyük çaplı ve ağır cihazlarda boru hattının ağırlığı cihaza binmemeli, uygun askı veya taşıyıcılar kullanılmalıdır.
Denge Kabı Ne Zaman Gerekir?
Birden fazla kazanın kaskad çalıştığı veya farklı debilere sahip çok sayıda ısıtma devresinin bulunduğu sistemlerde kazan devresi ile tesisat devresinin hidrolik olarak ayrılması gerekir. Aksi hâlde pompalar birbirini etkiler, bazı devrelere yeterli su gitmez ve kazandan geçen debi kontrolsüz değişir. Denge kabı bu iki devre arasında düşük dirençli bir bağlantı noktası oluşturarak pompaların bağımsız çalışmasını sağlar.
Denge kabının alt bölümünde zamanla tortu birikebilir. Isıtma sezonu öncesinde boşaltma vanasından kısa süreli tahliye yapılması, biriken pisliğin sisteme geri dönmesini önler. Üst bölümdeki hava atma elemanının çalıştığı ve sistem basıncının uygun seviyede olduğu da düzenli olarak kontrol edilmelidir.
