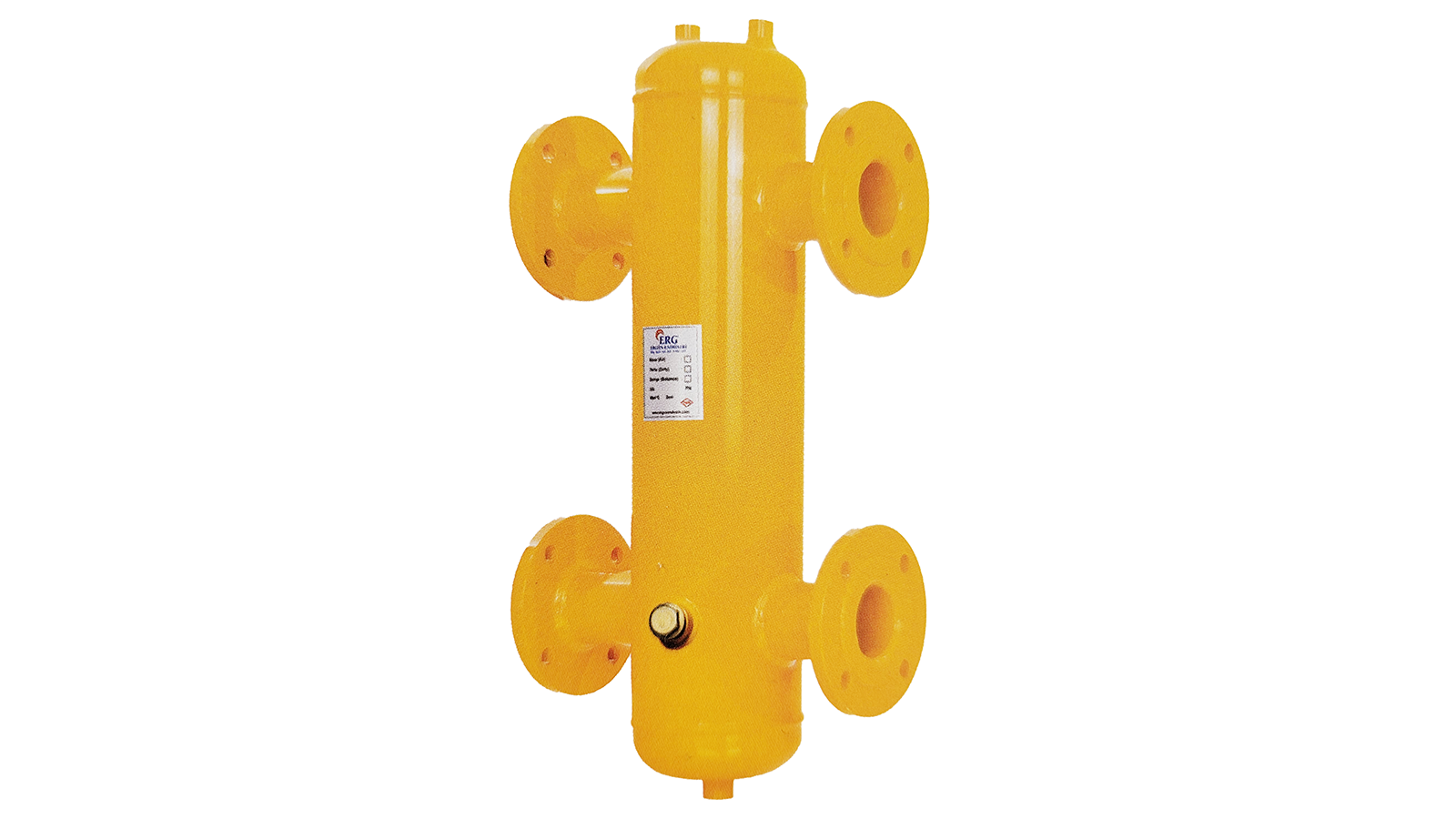

ERG Manyetik Paket Denge Kabı DN40 Flanşlı 86 kW; dönüş suyunu kazana girmeden önce gidiş suyuyla karıştırarak kazandaki ısı gerilimlerini azaltmaya yardımcı olan bir manyetik paket denge kabı çözümüdür. Ürün 74.000 kcal/h kapasite sınıfındadır. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Teknik Özellikler
Ürün tablosuna göre ERG Manyetik Paket Denge Kabı DN40 Flanşlı 86 kW, 86 kW (74.000 kcal/h) cihaz kapasitesi için boyutlandırılmıştır. Tank çapı 100 mm, bağlantı DN40 (1 1/2 inç) flanşlı olarak listelenir.
- Cihaz kapasitesi: 74.000 kcal/h (86 kW)
- Bağlantı: DN40 (1 1/2 inç) flanşlı
- Tank çapı: 100 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Paket Yapının Avantajı
Ürün adında belirtildiği gibi bu model hava ve tortu-pislik ayırıcılıdır. Denge kabı işlevini hava ayırma, tortu ayırma ve mıknatısla metal parçacık tutma özellikleriyle tek gövdede toplayan bu yapı, kazan dairesinde yer ve bağlantı tasarrufu sağlar. Yeni kurulan tesisatlarda montaj artıkları ve kaynak cürufu, eski tesisatlarda ise yıllar içinde oluşan pas ve çamur sistemde dolaşır. Mıknatıslı bir denge kabı, bu parçacıkları kazana ulaşmadan tutarak özellikle yoğuşmalı kazanların dar kanallı eşanjörlerini korumaya yardımcı olur.
Bağlantı ve Kapasite
Flanşlı versiyon büyük çaplı çelik hatlarda, dişli versiyon ise daha küçük tesisatlarda tercih edilir. ERG Manyetik Paket Denge Kabı DN40 Flanşlı 86 kW için komşu kapasiteler: 50 kW kapasiteli, 1 1/2 inç bağlantılı ve 80 mm çaplı versiyon; 86 kW kapasiteli, 2 inç bağlantılı ve 100 mm çaplı versiyon.
Flanşlı Montajda Dikkat
Flanşlı modellerde karşı flanşların aynı eksende ve paralel olması gerekir; aksi hâlde contalar düzgün oturmaz ve sızıntı oluşabilir. Cıvatalar çapraz sırayla ve kademeli olarak sıkılmalıdır. Büyük çaplı ve ağır cihazlarda boru hattının ağırlığı cihaza binmemeli, uygun askı veya taşıyıcılar kullanılmalıdır.
Soğutma Sistemlerinde Kullanım
Denge kabı yalnızca ısıtmada değil, soğutma sistemlerinde de kullanılır. Bu durumda çiller devresi ile fan coil veya klima santrali devreleri arasında hidrolik ayrım sağlar. Soğuk su ile çalışan sistemlerde yüzeyde yoğuşma oluşmaması için kabın ve bağlantı borularının buhar kesici yalıtımla kaplanması gerekir.
Birden fazla kazanın sıralı çalıştığı kaskad sistemlerde her kazanın kendi pompası bulunur ve devrede olan kazan sayısı ihtiyaca göre değişir. Denge kabı, bu değişken kazan debisi ile tesisatın ihtiyaç duyduğu debiyi birbirinden ayırarak sistemin dengeli çalışmasına yardımcı olur.
