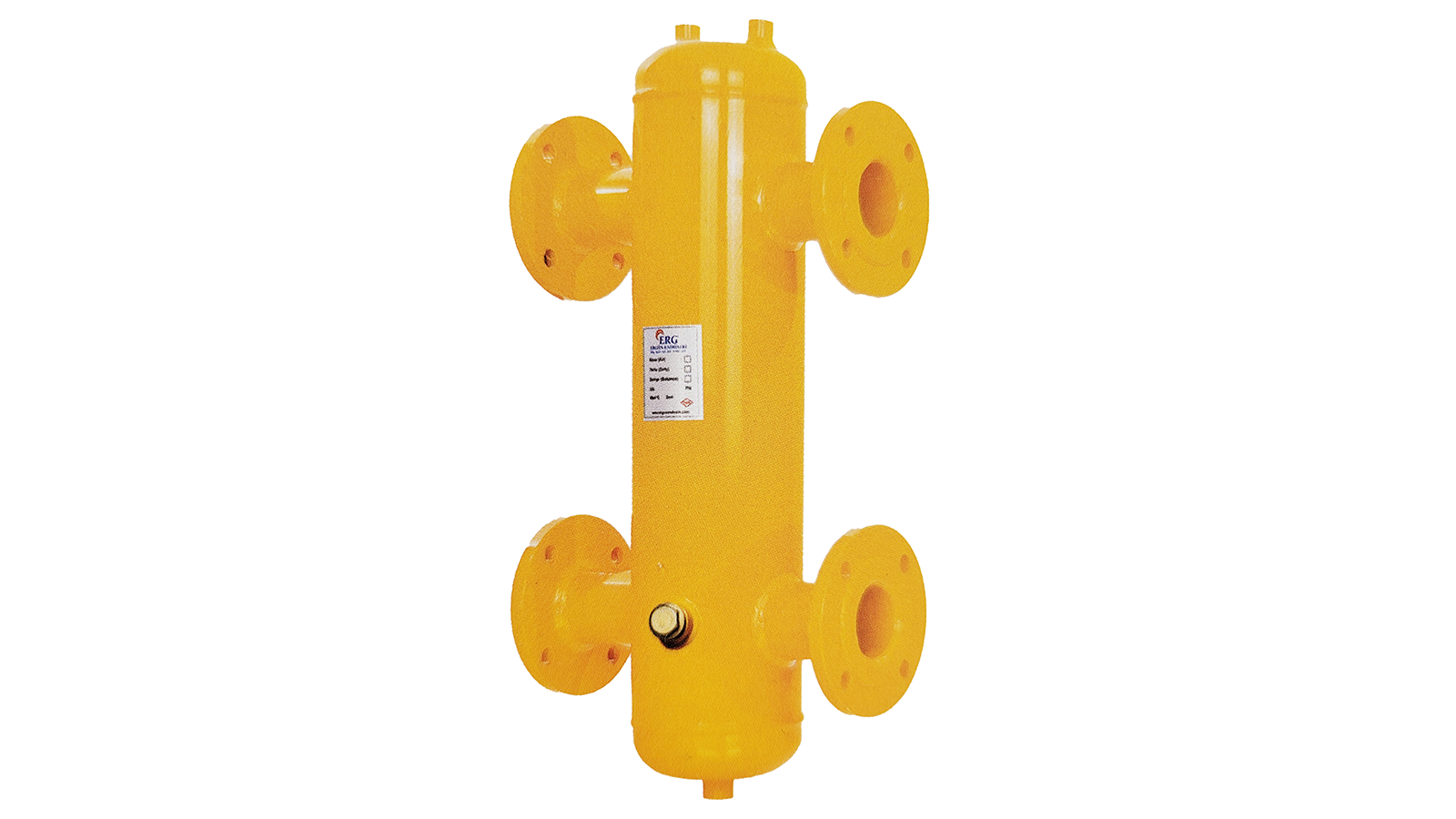

ERG Manyetik Paket Denge Kabı DN50 Flanşlı 86 kW; dönüş suyunu kazana girmeden önce gidiş suyuyla karıştırarak kazandaki ısı gerilimlerini azaltmaya yardımcı olan bir manyetik paket denge kabı çözümüdür. Ürün 74.000 kcal/h kapasite sınıfındadır. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
DN50 (2 inç) flanşlı bağlantılı ERG Manyetik Paket Denge Kabı DN50 Flanşlı 86 kW modelinde tank çapı 100 mm'dir. Tabloda bu çap, 86 kW kapasite sınıfı için verilir.
- Cihaz kapasitesi: 74.000 kcal/h (86 kW)
- Bağlantı: DN50 (2 inç) flanşlı
- Tank çapı: 100 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Mıknatıslı Koruma
Mevcut ürün bilgilerine göre manyetik paket denge kabı, ısıtma sistemindeki metal parçacıkları mıknatıs yardımıyla üzerinde toplayarak cihazların zarar görmesini engeller. Isıtma sisteminin dönüş hattına bağlanır ve böylece kazanın, kazan parçalarının ve tesisatın ömrünü uzatır. Mıknatıslı ayırıcılarda zamanla mıknatıs çevresinde demir parçacıkları birikir. Bu birikinti temizlenmezse tutma kapasitesi azalır. Isıtma sezonu öncesinde ve tesisatta büyük bir müdahale yapıldıktan sonra ayırıcının üreticinin önerdiği şekilde temizlenmesi ve alt bölümdeki tortunun boşaltılması, cihazın verimini korur.
Model Seçimi
Doğru model için önce toplam kazan gücü belirlenir, ardından tesisatın bağlantı çapına uygun satır seçilir. Bu ürün 100 mm tank çapıyla 86 kW sınıfındadır; yakın seçenekler tank çapı 100 mm olan 86 kW (1 1/2 inç) seçenek ve tank çapı 125 mm olan 120 kW (2 1/2 inç) seçenekdir.
Flanşlı Bağlantının Avantajları
Flanşlı bağlantılar, büyük çaplı çelik boru hatlarında sızdırmaz ve sökülebilir bir birleşim sağlar. Cihazın kazan dairesinden sökülmesi gerektiğinde boru hattını kesmeden yalnızca flanş cıvataları açılarak müdahale edilebilir. Flanş çiftlerinin aynı basınç sınıfında olması ve contaların doğru yerleştirilmesi sızdırmazlık için önemlidir.
Montaj Önerileri
Denge kabı dik konumda monte edilir; üst bölümde toplanan havanın alınabilmesi için üst manşona otomatik hava purjörü, alt bölümde biriken tortunun tahliyesi için alttaki bağlantıya boşaltma vanası takılması önerilir. Kazan tarafı ve tesisat tarafı bağlantılarının doğru eşleştirilmesi, sıcak ve soğuk suyun beklenen şekilde karışması için önemlidir.
Tesisat elemanları seçilirken sistemin en yüksek çalışma sıcaklığı ve basıncı esas alınır. Denge kabının dayanım değerleri, kazanın emniyet ventili ayarı ve sistemin statik basıncıyla birlikte değerlendirilmelidir. Emniyet ventili ayarının kabın çalışma basıncının altında kalması, olası bir aşırı basınç durumunda tüm elemanların korunmasını sağlar.
