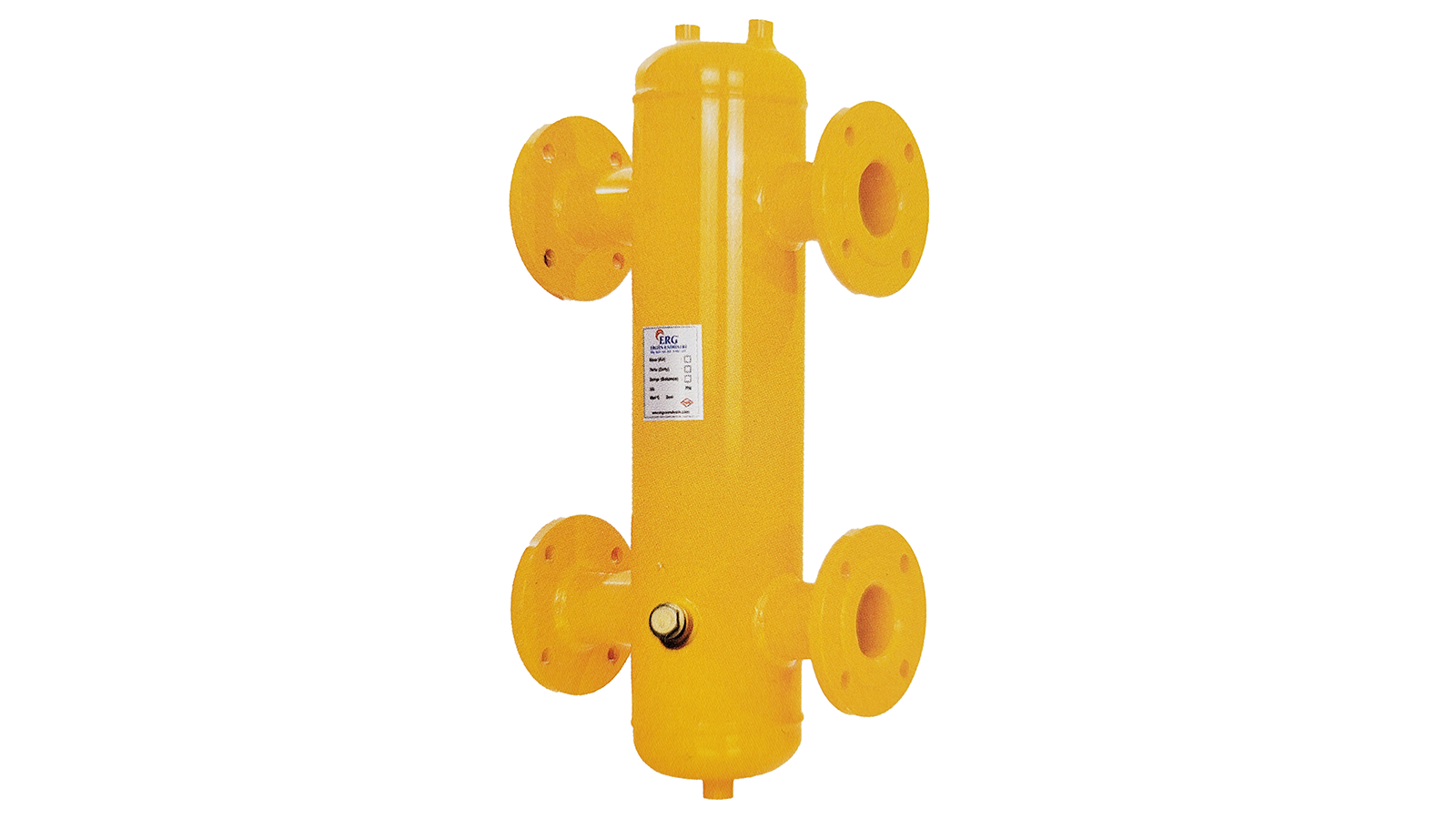

Birden fazla pompalı devrenin bulunduğu kazan dairelerinde debileri birbirinden bağımsız hâle getirmek için kullanılan ERG Manyetik Paket Denge Kabı DN80 Flanşlı 252 kW, 200 mm tank çapına sahiptir. Ürün 252 kW kapasite için seçilir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik veride kapasite 217.000 kcal/h, tank çapı 200 mm ve bağlantı ölçüsü DN80 (3 inç) flanşlı şeklinde yer alır. Seçim bu üç değer birlikte değerlendirilerek yapılır.
- Cihaz kapasitesi: 217.000 kcal/h (252 kW)
- Bağlantı: DN80 (3 inç) flanşlı
- Tank çapı: 200 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Kapasiteye Göre Seçim

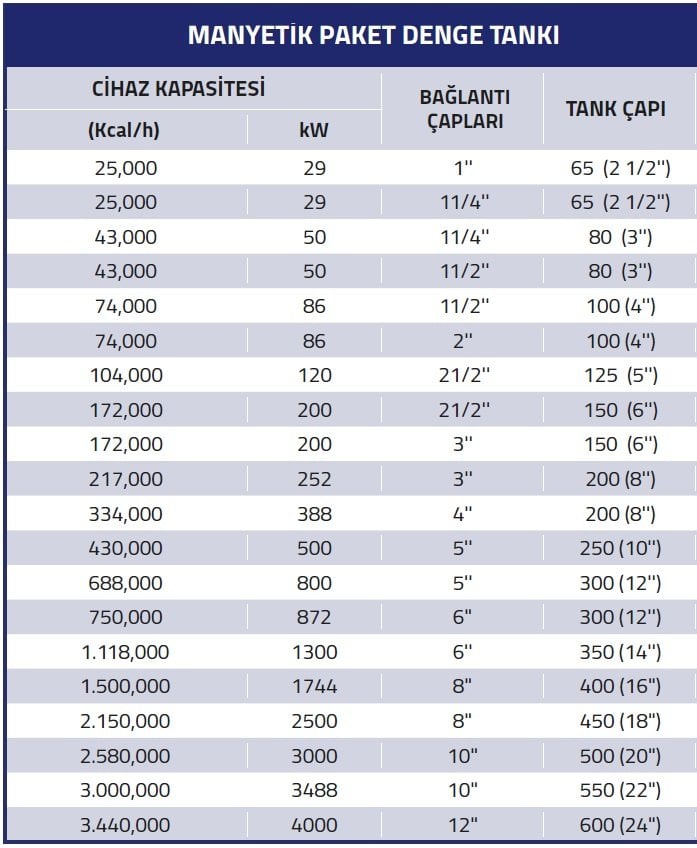

Manyetik paket denge kabının seçimi, sisteme bağlı kazanların toplam kapasitesine göre yapılır. Mevcut teknik tabloda her model için kcal/h ve kW olarak cihaz kapasitesi, bağlantı çapı ve tank çapı verilir; tesisatın kapasitesine uygun satır seçilmelidir. Kazan dairelerinde denge kabı, hava ayırıcı ve tortu ayırıcının ayrı ayrı monte edilmesi daha fazla boru bağlantısı, kaynak noktası ve yer gerektirir. Bu işlevleri tek gövdede toplayan paket çözümler, montaj süresini kısaltır, sızdırmazlık riski taşıyan bağlantı sayısını azaltır ve kazan dairesinde daha düzenli bir yerleşim sağlar.
Serideki Yakın Modeller
ERG Manyetik Paket Denge Kabı DN80 Flanşlı 252 kW, 217.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 3 inç bağlantılı 200 kW modeli (tank çapı 150 mm); 4 inç bağlantılı 388 kW modeli (tank çapı 200 mm) olarak listelenir.
Flanşlı Bağlantının Avantajları
Flanşlı bağlantılar, büyük çaplı çelik boru hatlarında sızdırmaz ve sökülebilir bir birleşim sağlar. Cihazın kazan dairesinden sökülmesi gerektiğinde boru hattını kesmeden yalnızca flanş cıvataları açılarak müdahale edilebilir. Flanş çiftlerinin aynı basınç sınıfında olması ve contaların doğru yerleştirilmesi sızdırmazlık için önemlidir.
Sıcaklık ve Basınç Sınırları
Tesisat elemanları seçilirken sistemin en yüksek çalışma sıcaklığı ve basıncı esas alınır. Denge kabının dayanım değerleri, kazanın emniyet ventili ayarı ve sistemin statik basıncıyla birlikte değerlendirilmelidir. Emniyet ventili ayarının kabın çalışma basıncının altında kalması, olası bir aşırı basınç durumunda tüm elemanların korunmasını sağlar.
Denge kabının alt bölümünde zamanla tortu birikebilir. Isıtma sezonu öncesinde boşaltma vanasından kısa süreli tahliye yapılması, biriken pisliğin sisteme geri dönmesini önler. Üst bölümdeki hava atma elemanının çalıştığı ve sistem basıncının uygun seviyede olduğu da düzenli olarak kontrol edilmelidir.
