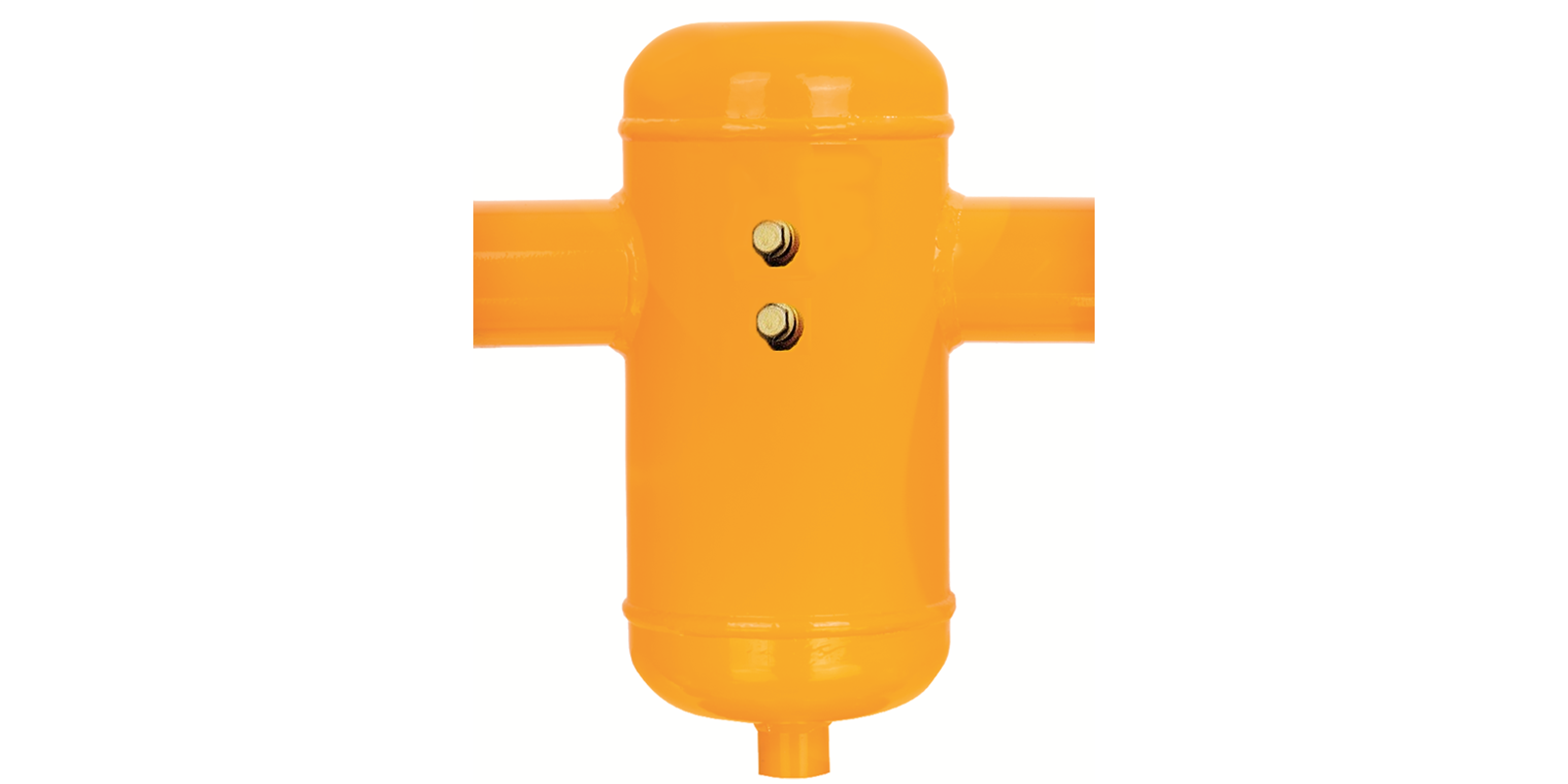

ERG Manyetik Tortu Ayırıcı 6 inç Dişli, ısıtma ve soğutma tesisatlarında tortu, pislik ve pas gibi istenmeyen maddeleri sistemden ayıran ve metal parçacıkları mıknatıs yardımıyla toplayan bir manyetik tortu ve pislik ayırıcıdır. ERG bu modeli 6 inç dişli bağlantı ve 323,9 mm tank çapıyla üretir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller manyetik tortu ve pislik ayırıcı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Tablodaki ölçülere göre ERG Manyetik Tortu Ayırıcı 6 inç Dişli modelinde yükseklik 590 mm, tank çapı 323,9 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 200 mm, manşonlu genişlik (KB/M) 480 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler 6 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 6 inç dişli
- Tank çapı (ØD): 323,9 mm
- Yükseklik (H): 590 mm
- H1: 200 mm
- Genişlik (KB/M): 480 mm
- Alt bağlantı (ØA): 1 inç
- Mıknatıslı; ısıtma sisteminin dönüş hattına bağlanır
Dönüş Hattında Kullanım
Manyetik tortu ve pislik ayırıcının dönüş hattına bağlanması, radyatörlerden ve borulardan gelen kirin kazana ulaşmadan tutulmasını sağlar. Bu konum, eşanjör ve pompaların korunması açısından en etkili noktadır.
Montaj Ölçüleri
Montaj alanı planlanırken yükseklik ve tank çapı dikkate alınmalıdır: bu modelde 590 mm ve 323,9 mm. Karşılaştırma için 5 inç model 273,0 mm tank çapı ve 520 mm yükseklikte; 8 inç model 406,4 mm tank çapı ve 740 mm yükseklikte.
Mıknatısın Görevi
Isıtma tesisatlarındaki tortunun önemli bir kısmı demir oksit içerir. Bu parçacıklar çok küçük olduğundan klasik süzgeçlerle tutulması zordur. Mıknatıslı ayırıcılar bu parçacıkları manyetik alanla yakalar ve pompa rotorlarına, eşanjör kanallarına ulaşmalarını önler.
Ayırıcının bağlantı çapı, takılacağı dönüş hattının çapına göre seçilir. Flanşlı modeller büyük kazan dairelerinde, dişli modeller ise daha küçük tesisatlarda kullanılır. Bakım için ayırıcının giriş ve çıkışına kesme vanası konulması önerilir.
