ERG Paket Denge Kabı 1 1/2 inç Dişli 86 kW, 86 kW (74.000 kcal/h) cihaz kapasitesine göre boyutlandırılmış, 1 1/2 inç dişli bağlantılı bir paket denge kabıdır. Aynı prensip soğutma sistemlerinde tersine işlediği için denge kabı soğutma tesisatında da kullanılır. 86 kW kapasiteli bu paket denge kabı, ERG'nin iklimlendirme tesisatı için ürettiği seperatörlerden biridir. Diğer modeller paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler

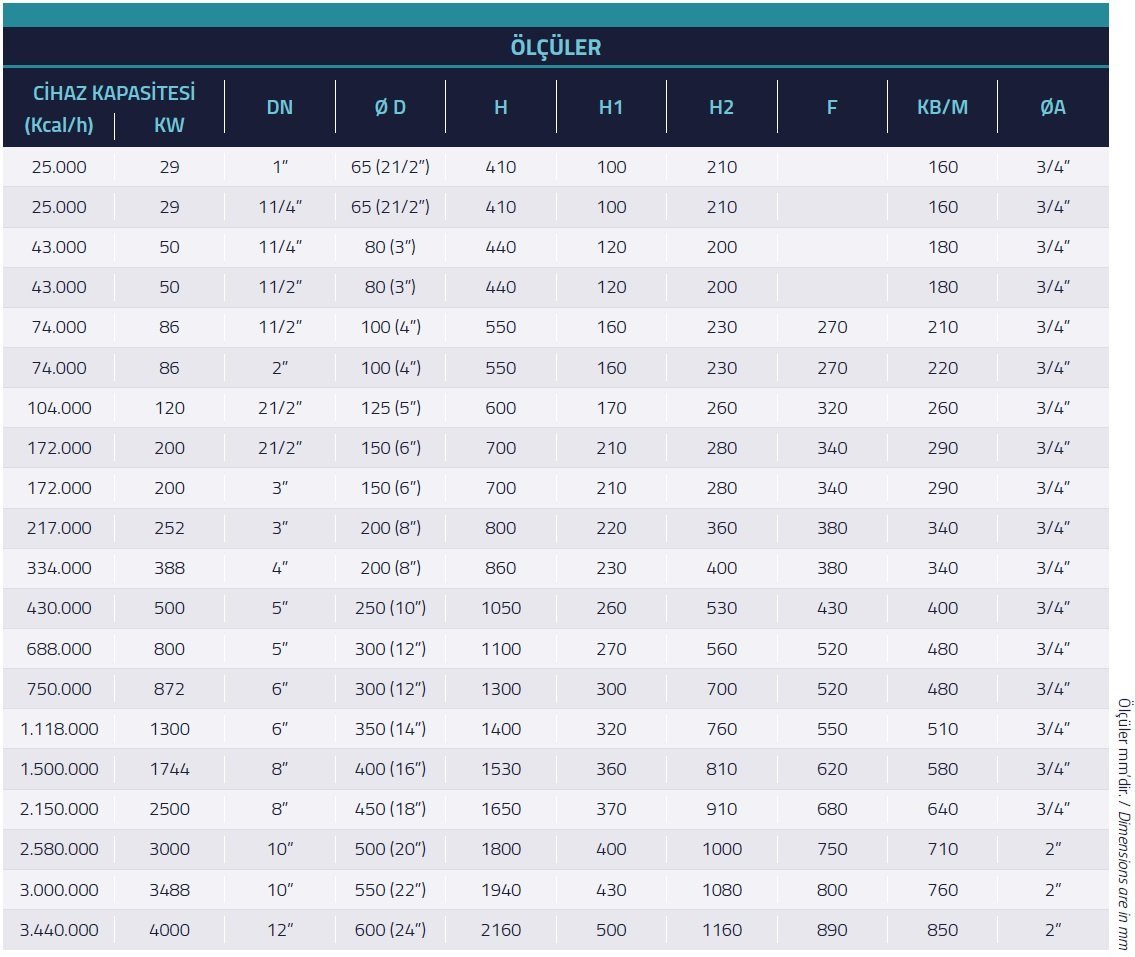

Teknik tablodaki değerler şöyledir: tank çapı 100 mm, yükseklik 550 mm. Üst bağlantı ile tank tepesi arası (H1) 160 mm, bağlantılar arası (H2) 230 mm, manşonlu genişlik (KB/M) 210 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. Ölçüler milimetre cinsindendir. İlgili tablo satırı 74.000 kcal/h (86 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 1 1/2 inç dişli olarak verilir.
- Cihaz kapasitesi: 74.000 kcal/h (86 kW)
- Bağlantı: 1 1/2 inç dişli
- Tank çapı (ØD): 100 mm
- Yükseklik (H): 550 mm
- H1 / H2: 160 / 230 mm
- Genişlik (KB/M): 210 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Paket Yapı
Paket denge kabı, denge kabı işlevini hava ve tortu-pislik ayırma özellikleriyle tek gövdede birleştirir. Mevcut bilgilere göre soğumuş dönüş suyunu kazana girmeden önce gidiş suyuyla karıştırarak ısıyı artırır ve kazan içinde oluşabilecek ısı gerilimlerini azaltır.
Kapasite Karşılaştırması
Mevcut tabloda ERG Paket Denge Kabı 1 1/2 inç Dişli 86 kW ile komşu kapasiteler karşılaştırıldığında: 50 kW için 1 1/2 inç bağlantılı ve 80 mm tank çaplı model ve 86 kW için 2 inç bağlantılı ve 100 mm tank çaplı model bulunur. Doğru boy, devreye bağlanan kazanların toplam gücüne bakılarak belirlenir.
Bakım ve Kontrol
Denge kabının alt bölümünde zamanla tortu birikebilir. Kış öncesinde boşaltma vanası kısa süre açılarak alt bölümde toplanan tortu dışarı alınır, böylece pislik devreye geri dönmez. Aynı kontrolde üstteki hava atma elemanının çalışıp çalışmadığına ve sistem basıncının yeterli olup olmadığına da bakılır.
Kaskad bağlı kazanlarda her kazan kendi pompasıyla çalışır ve ısı ihtiyacına göre devreye giren kazan sayısı artıp azalır. Denge kabı kazan tarafındaki değişken debiyi tesisat tarafının debisinden ayırır ve iki devrenin birbirini etkilemeden çalışmasına yardımcı olur.
