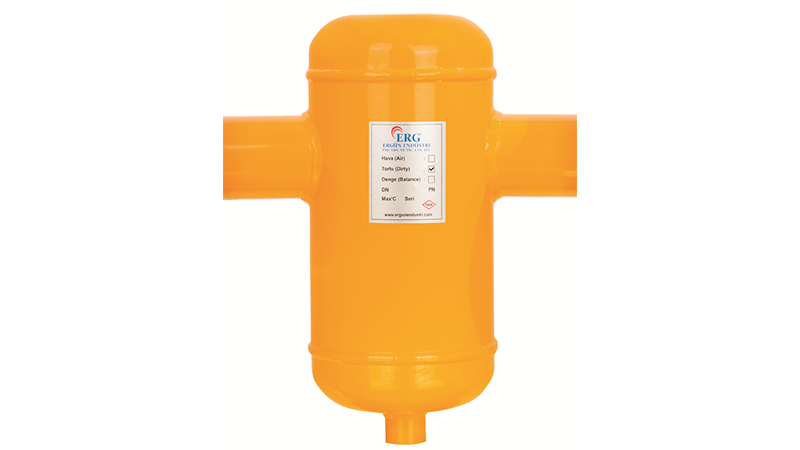

ERG Tortu ve Pislik Ayırıcı 1 1/2 inç Dişli, karbon çeliği gövdeli ve paslanmaz çelik iç plakalı bir tortu ve pislik ayırıcıdır. Bağlantı ölçüsü 1 1/2 inç dişli, tank çapı 114,3 mm olarak verilir. Seçenekler için tortu ve pislik ayırıcı kategorimize bakabilirsiniz. Ürün ERG tarafından üretilir.
Teknik Veriler

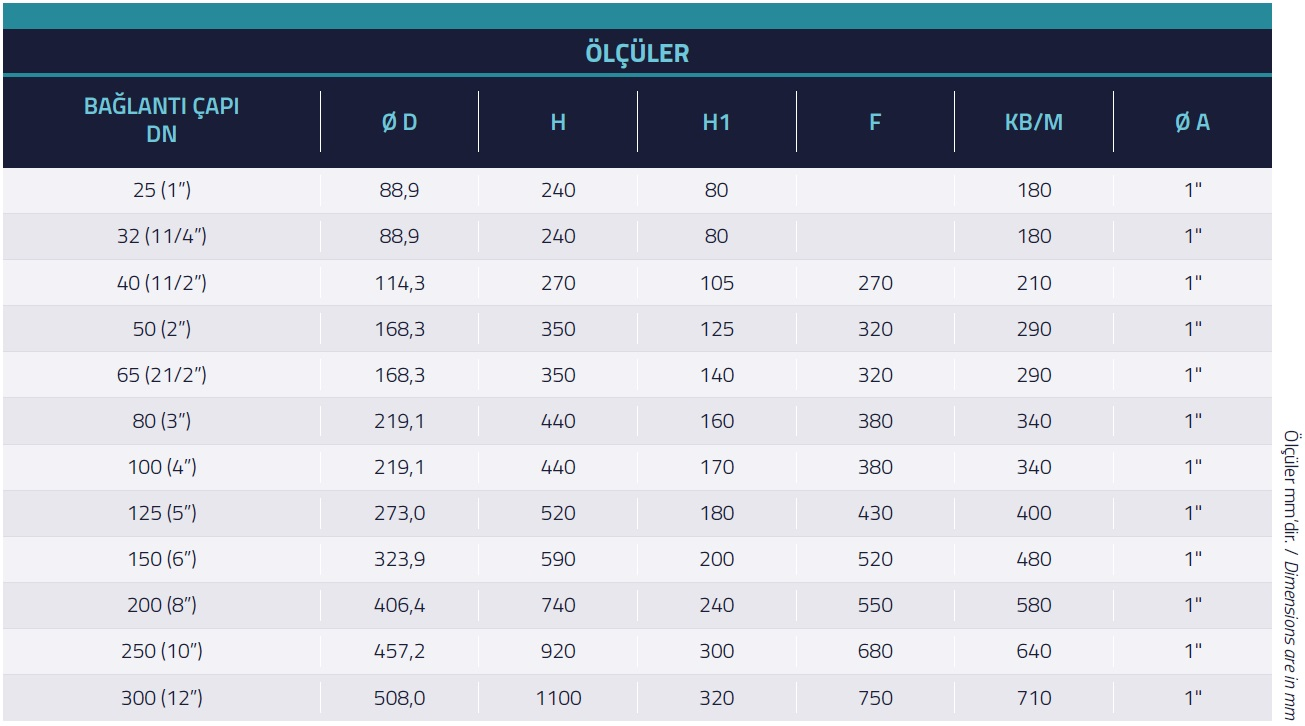

Mevcut ölçü tablosuna göre ERG Tortu ve Pislik Ayırıcı 1 1/2 inç Dişli için tank çapı 114,3 mm, toplam yükseklik 270 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 105 mm, manşonlu genişlik (KB/M) 210 mm'dir. Listelenen değerler ERG Tortu ve Pislik Ayırıcı 1 1/2 inç Dişli için mevcut ürün bilgilerinden alınmıştır.
- Bağlantı: 1 1/2 inç dişli
- Tank çapı (ØD): 114,3 mm
- Yükseklik (H): 270 mm
- H1: 105 mm
- Genişlik (KB/M): 210 mm
- Alt boşaltma bağlantısı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Çalışma Koşulları
Mevcut ürün bilgilerine göre gövde karbon çeliği ST 37, iç plaka paslanmaz çeliktir. Bağlantı şekli flanşlı, kaynak boyunlu veya manşonlu olabilir; çalışma sıcaklığı 110 °C, çalışma basıncı 10 bar olarak verilir.
Serideki Yakın Ölçüler: Aynı tabloda yakın ölçüler olarak 1 1/4 inç (88,9 mm tank, 240 mm boy) ve 2 inç (168,3 mm tank, 350 mm boy) bulunur. Çap seçimi takılacak hattın çapına göre yapılmalıdır.
Montaj Konumu: Tortu ayırıcı kazana girmeden önceki dönüş hattına ve dik konumda monte edilir. Akış yönüne dikkat edilmeli, alt kısımdaki boşaltma bağlantısına erişim için yeterli boşluk bırakılmalıdır. Giriş ve çıkışa konulan kesme vanaları, bakım sırasında sistemi boşaltmadan müdahale imkânı verir.
Doğru Çap Seçimi
Ayırıcının bağlantı çapı, takılacağı dönüş hattının çapına göre seçilir. Çapın küçültülmesi akış hızını artırarak ayırma verimini düşürür. Flanşlı modeller büyük kazan dairelerinde, dişli modeller ise daha küçük tesisatlarda kullanılır.
Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış ve İstanbul İkitelli Organize Sanayi Bölgesi'nde üretime geçmiştir. Firma bugün 3000 m² alanda dirsek, te, redüksiyon, kep, flanş ve seperatör gibi boru ek parçaları üretmektedir. ERG Tortu ve Pislik Ayırıcı 1 1/2 inç Dişli, bu üretim altyapısının ürünlerinden biridir.
