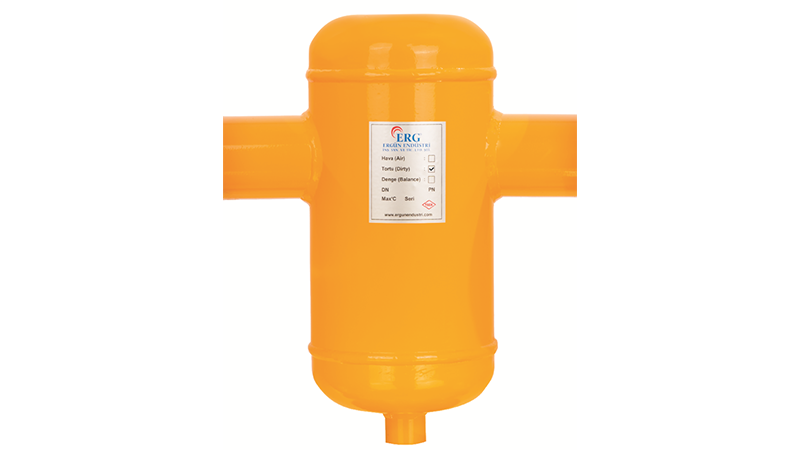

Kazan ve pompaları tortuya karşı korumak isteyen tesisatlar için ERG Tortu ve Pislik Ayırıcı 4 inç Dişli, 4 inç dişli bağlantı ve 219,1 mm tank çapıyla sunulur. Tüm ölçüler tortu ve pislik ayırıcı kategorisinde yer alır. Ürün ERG tarafından üretilir.
Ölçüler ve Teknik Değerler
Tablodaki değerler şöyledir: tank çapı 219,1 mm, yükseklik 440 mm, H1 170 mm. Manşonlar arası genişlik 340 mm'dir. Listelenen değerler ERG Tortu ve Pislik Ayırıcı 4 inç Dişli için mevcut ürün bilgilerinden alınmıştır.
- Bağlantı: 4 inç dişli
- Tank çapı (ØD): 219,1 mm
- Yükseklik (H): 440 mm
- H1: 170 mm
- Genişlik (KB/M): 340 mm
- Alt boşaltma bağlantısı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Dönüş Hattında Kullanım: Tortu ve pislik ayırıcının ısıtma sisteminin dönüş hattına bağlanması, radyatörlerden ve borulardan gelen kirin kazana ulaşmadan tutulmasını sağlar. Bu konum, eşanjör ve pompaların korunması açısından en etkili noktadır.
Ölçü Karşılaştırması: ERG Tortu ve Pislik Ayırıcı 4 inç Dişli, 219,1 mm tank çapı ve 440 mm yükseklikle serideki 3 inç (219,1 mm tank, 440 mm boy), 5 inç (273,0 mm tank, 520 mm boy) arasında yer alır.
Doğru Çap Seçimi: Ayırıcının bağlantı çapı, takılacağı dönüş hattının çapına göre seçilir. Çapın küçültülmesi akış hızını artırarak ayırma verimini düşürür. Flanşlı modeller büyük kazan dairelerinde, dişli modeller ise daha küçük tesisatlarda kullanılır.
Temizlik ve Boşaltma
Ayırıcıda biriken tortu, alt bölümdeki 1 inç boşaltma bağlantısından tahliye edilir. Temizlik sıklığı tesisatın yaşına ve kirlilik düzeyine bağlıdır; yeni devreye alınan veya yıkanan sistemlerde ilk haftalarda daha sık boşaltma yapılması önerilir. Boşaltma sırasında sistem basıncının düşebileceği unutulmamalı ve gerekirse tamamlanmalıdır.
ERG; TSE ve GAZMER onaylarına, iki TSEK belgesine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Standart ürünlerin yanında müşterilerin özel ölçü taleplerine göre de imalat yapılır. ERG Tortu ve Pislik Ayırıcı 4 inç Dişli de bu ürün gamında yer alır.
