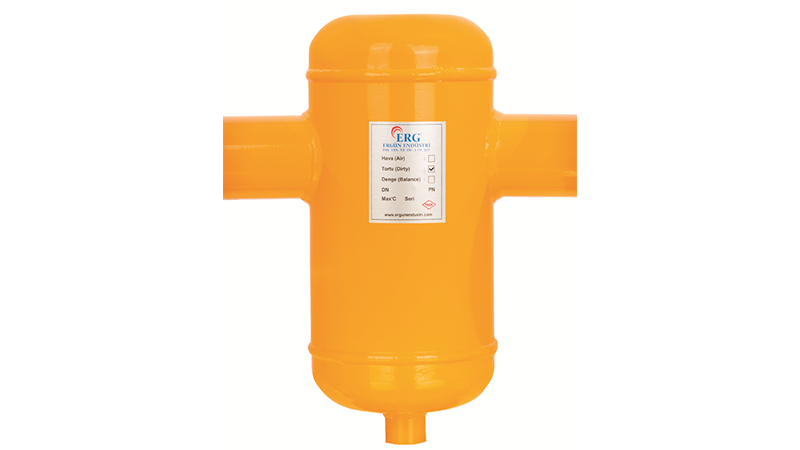

Tesisattaki tortu ve pisliklerin tıkanmaya, aşınmaya ve verim kaybına yol açmasını önlemek için kullanılan ERG Tortu ve Pislik Ayırıcı 5 inç Dişli, 5 inç dişli bağlantılıdır. Mevcut tabloya göre tank çapı 273,0 mm'dir. Tüm ölçüler tortu ve pislik ayırıcı kategorisinde yer alır. ERG bu ürünü tesisat ekipmanları arasında sunar.
Teknik Veriler
Mevcut ölçü tablosuna göre ERG Tortu ve Pislik Ayırıcı 5 inç Dişli için tank çapı 273,0 mm, toplam yükseklik 520 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 180 mm, manşonlu genişlik (KB/M) 400 mm'dir. ERG Tortu ve Pislik Ayırıcı 5 inç Dişli seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Bağlantı: 5 inç dişli
- Tank çapı (ØD): 273,0 mm
- Yükseklik (H): 520 mm
- H1: 180 mm
- Genişlik (KB/M): 400 mm
- Alt boşaltma bağlantısı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Dönüş Hattında Kullanım: Tortu ve pislik ayırıcının ısıtma sisteminin dönüş hattına bağlanması, radyatörlerden ve borulardan gelen kirin kazana ulaşmadan tutulmasını sağlar. Bu konum, eşanjör ve pompaların korunması açısından en etkili noktadır.
Ölçü Karşılaştırması: ERG Tortu ve Pislik Ayırıcı 5 inç Dişli, 273,0 mm tank çapı ve 520 mm yükseklikle serideki 4 inç (219,1 mm tank, 440 mm boy), 6 inç (323,9 mm tank, 590 mm boy) arasında yer alır.
Yoğuşmalı Kazanlarda Önemi: Yoğuşmalı kazanların eşanjörleri dar su kanallarına sahiptir ve tortuya karşı hassastır. Bu kanallarda biriken çamur, ısı transferini azaltır ve verimi düşürür. Dönüş hattına takılan bir tortu ve pislik ayırıcı, bu tür kazanların uzun yıllar verimli çalışmasına katkı sağlar.
Montaj Konumu
Tortu ayırıcı kazana girmeden önceki dönüş hattına ve dik konumda monte edilir. Akış yönüne dikkat edilmeli, alt kısımdaki boşaltma bağlantısına erişim için yeterli boşluk bırakılmalıdır. Giriş ve çıkışa konulan kesme vanaları, bakım sırasında sistemi boşaltmadan müdahale imkânı verir.
ERG; TSE ve GAZMER onaylarına, iki TSEK belgesine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Standart ürünlerin yanında müşterilerin özel ölçü taleplerine göre de imalat yapılır. ERG Tortu ve Pislik Ayırıcı 5 inç Dişli de bu ürün gamında yer alır.
