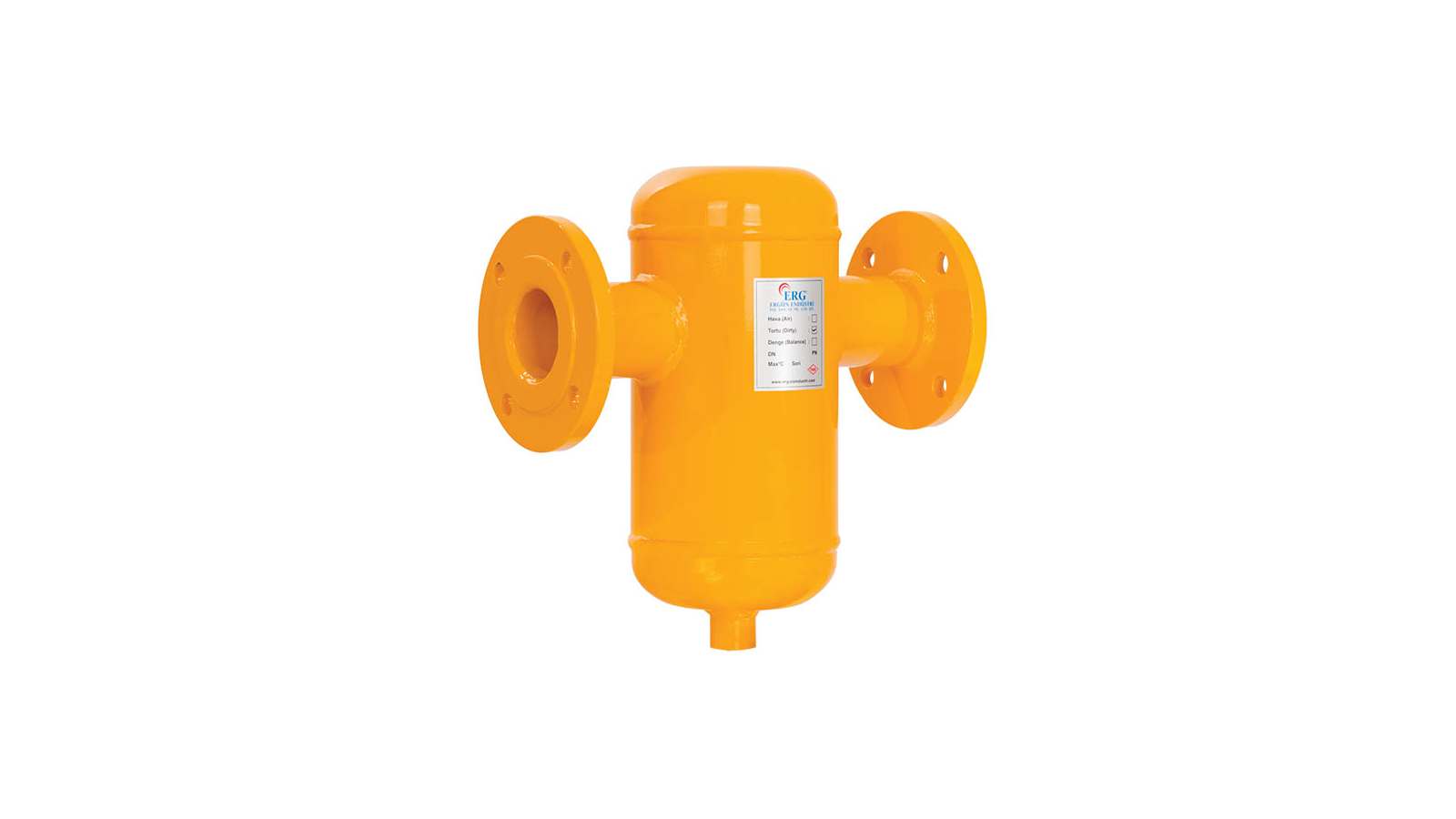

ERG Tortu ve Pislik Ayırıcı DN150 Flanşlı, karbon çeliği gövdeli ve paslanmaz çelik iç plakalı bir tortu ve pislik ayırıcıdır. Bağlantı ölçüsü DN150 (6 inç) flanşlı, tank çapı 323,9 mm olarak verilir. Diğer ölçüler tortu ve pislik ayırıcı kategorimizde listelenir. Ürün ERG tarafından üretilir.
Teknik Veriler
Mevcut ölçü tablosuna göre ERG Tortu ve Pislik Ayırıcı DN150 Flanşlı için tank çapı 323,9 mm, toplam yükseklik 590 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 200 mm, flanşlı genişlik (F) 520 mm'dir. Listelenen değerler ERG Tortu ve Pislik Ayırıcı DN150 Flanşlı için mevcut ürün bilgilerinden alınmıştır.
- Bağlantı: DN150 (6 inç) flanşlı
- Tank çapı (ØD): 323,9 mm
- Yükseklik (H): 590 mm
- H1: 200 mm
- Flanşlı genişlik (F): 520 mm
- Alt boşaltma bağlantısı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Dönüş Hattında Kullanım: Tortu ve pislik ayırıcının ısıtma sisteminin dönüş hattına bağlanması, radyatörlerden ve borulardan gelen kirin kazana ulaşmadan tutulmasını sağlar. Bu konum, eşanjör ve pompaların korunması açısından en etkili noktadır.
Çap Seçimi: Montaj alanı planlanırken yükseklik ve tank çapı dikkate alınmalıdır: bu modelde 590 mm ve 323,9 mm. Karşılaştırma için 5 inç (273,0 mm tank, 520 mm boy); 8 inç (406,4 mm tank, 740 mm boy).
Yoğuşmalı Kazanlarda Önemi: Yoğuşmalı kazanların eşanjörleri dar su kanallarına sahiptir ve tortuya karşı hassastır. Bu kanallarda biriken çamur, ısı transferini azaltır ve verimi düşürür. Dönüş hattına takılan bir tortu ve pislik ayırıcı, bu tür kazanların uzun yıllar verimli çalışmasına katkı sağlar.
Doğru Çap Seçimi
Ayırıcının bağlantı çapı, takılacağı dönüş hattının çapına göre seçilir. Çapın küçültülmesi akış hızını artırarak ayırma verimini düşürür. Flanşlı modeller büyük kazan dairelerinde, dişli modeller ise daha küçük tesisatlarda kullanılır.
Mevcut ürün bilgilerine göre ERG; SCH20, SCH40 ve SCH80 sınıflarında ve dikişli olarak patent dirsek, te, redüksiyon, kep, dişli boru, izole mafsal ve flanş üretir. Denge tankı, hava ayırıcı, tortu ayırıcı ve hava tüpü de ürün gamındadır. Sitemizdeki ERG Tortu ve Pislik Ayırıcı DN150 Flanşlı bu üreticiye aittir.
