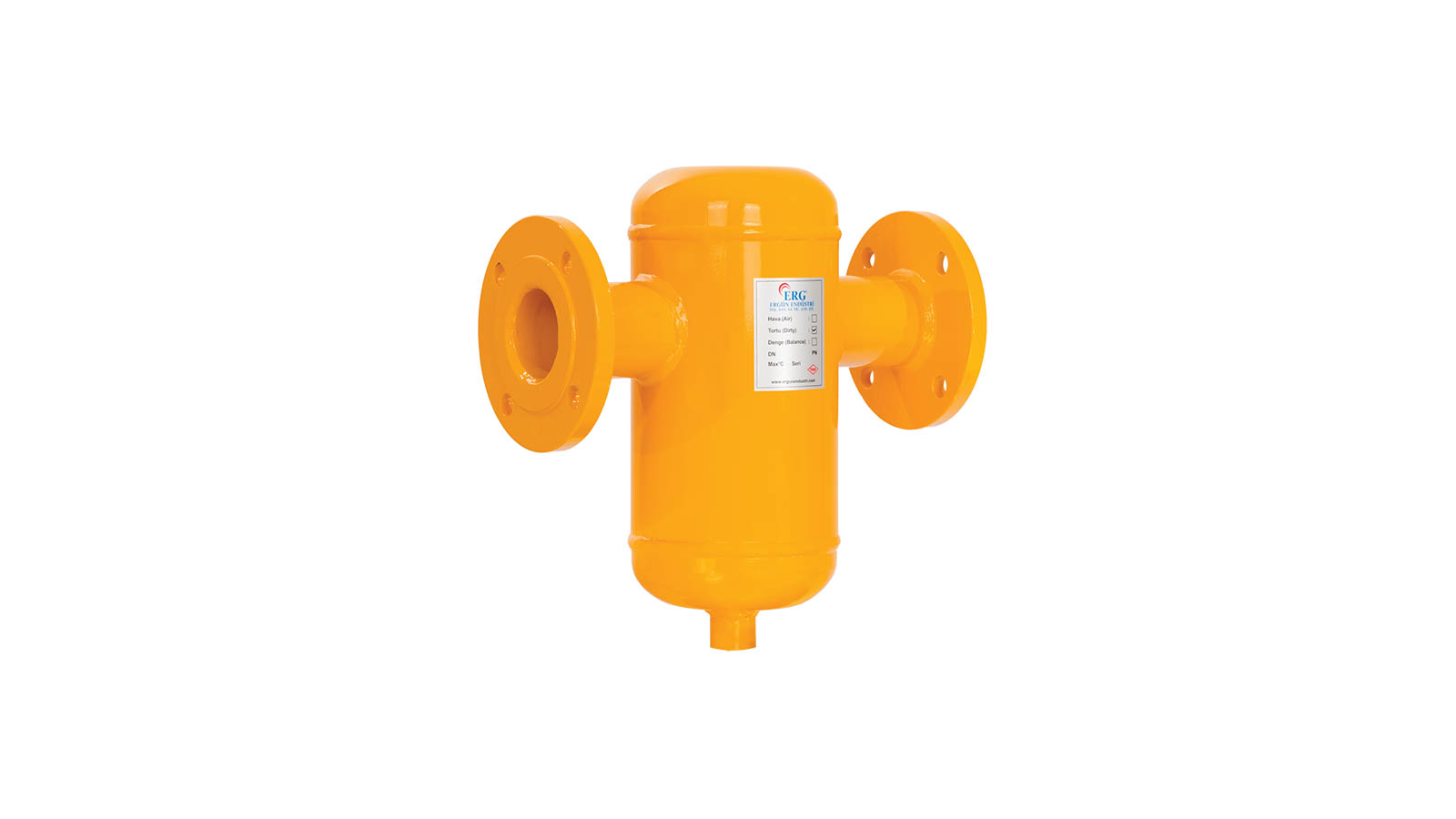

Tesisattaki tortu ve pisliklerin tıkanmaya, aşınmaya ve verim kaybına yol açmasını önlemek için kullanılan ERG Tortu ve Pislik Ayırıcı DN200 Flanşlı, DN200 (8 inç) flanşlı bağlantılıdır. Mevcut tabloya göre tank çapı 406,4 mm'dir. Tüm ölçüler tortu ve pislik ayırıcı kategorisinde yer alır. Üretici ERG, tesisat seperatörleri ve boru ek parçaları üretmektedir.
Teknik Veriler
Mevcut ölçü tablosuna göre ERG Tortu ve Pislik Ayırıcı DN200 Flanşlı için tank çapı 406,4 mm, toplam yükseklik 740 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 240 mm, flanşlı genişlik (F) 550 mm'dir. Bu ölçüler ERG Tortu ve Pislik Ayırıcı DN200 Flanşlı siparişinde esas alınabilir.
- Bağlantı: DN200 (8 inç) flanşlı
- Tank çapı (ØD): 406,4 mm
- Yükseklik (H): 740 mm
- H1: 240 mm
- Flanşlı genişlik (F): 550 mm
- Alt boşaltma bağlantısı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Çalışma Koşulları: Mevcut ürün bilgilerine göre gövde karbon çeliği ST 37, iç plaka paslanmaz çeliktir. Bağlantı şekli flanşlı, kaynak boyunlu veya manşonlu olabilir; çalışma sıcaklığı 110 °C, çalışma basıncı 10 bar olarak verilir.
Çap Seçimi: Montaj alanı planlanırken yükseklik ve tank çapı dikkate alınmalıdır: bu modelde 740 mm ve 406,4 mm. Karşılaştırma için 6 inç (323,9 mm tank, 590 mm boy); 10 inç (457,2 mm tank, 920 mm boy).
Yoğuşmalı Kazanlarda Önemi: Yoğuşmalı kazanların eşanjörleri dar su kanallarına sahiptir ve tortuya karşı hassastır. Bu kanallarda biriken çamur, ısı transferini azaltır ve verimi düşürür. Dönüş hattına takılan bir tortu ve pislik ayırıcı, bu tür kazanların uzun yıllar verimli çalışmasına katkı sağlar.
Doğru Çap Seçimi: Ayırıcının bağlantı çapı, takılacağı dönüş hattının çapına göre seçilir. Çapın küçültülmesi akış hızını artırarak ayırma verimini düşürür. Flanşlı modeller büyük kazan dairelerinde, dişli modeller ise daha küçük tesisatlarda kullanılır.
İstanbul İkitelli'de 1200 m² alanda üretime başlayan ERG, zamanla kapasitesini ve ürün çeşitliliğini artırarak 3000 m²'lik tesisine taşınmıştır. Firma, iklimlendirme başta olmak üzere tesisat sektörüne çelik boru bağlantı parçaları sağlar. ERG Tortu ve Pislik Ayırıcı DN200 Flanşlı, bu üretim altyapısının ürünlerinden biridir.
