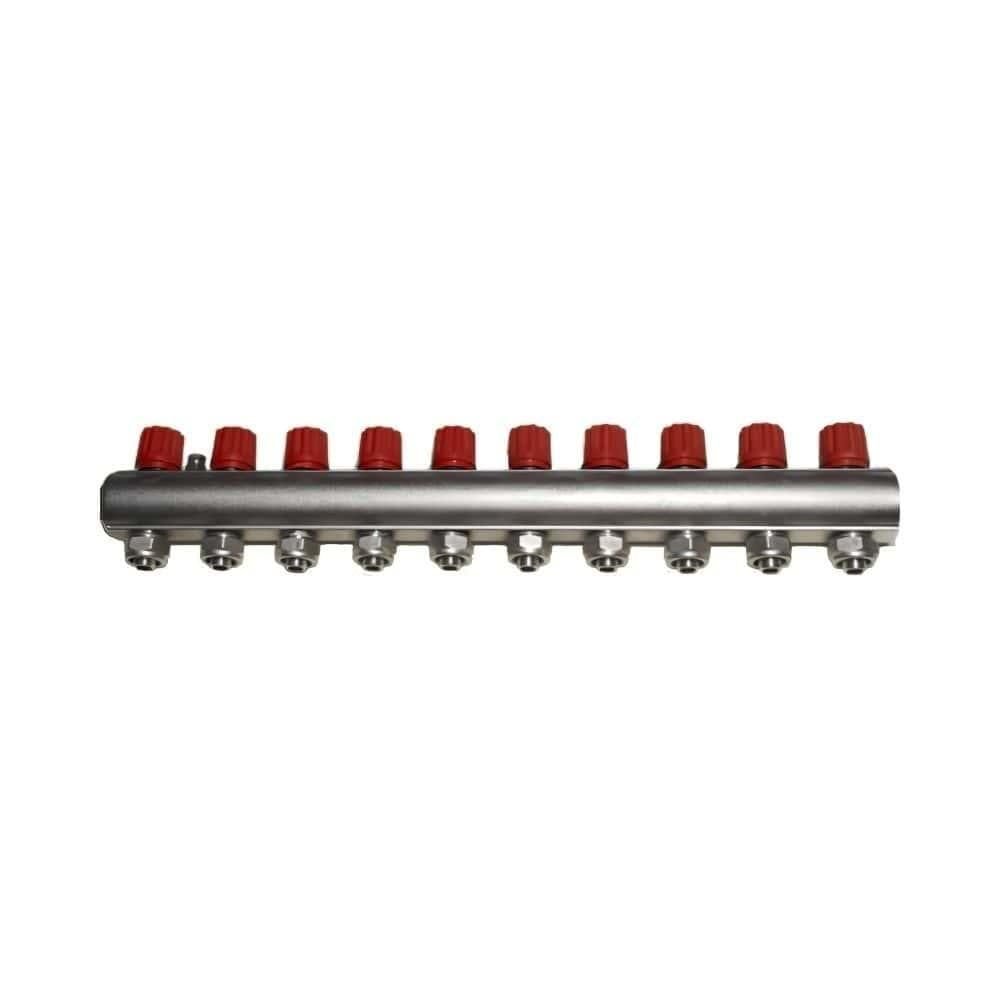

10 devreye kadar dağıtım yapılması gereken tesisatlar için tasarlanan Kalde Kendinden Vanalı 10 Ağızlı Kırmızı Kollektör, katalogda 3313-vpf-101016 koduyla listelenen 1 inç bağlantılı bir kollektördür. Her ağız kendi vanasına sahip olduğundan devreler bağımsız yönetilir. Kalde bu kollektörü kırmızı renk seçeneğiyle sunar. Ürün sitemizdeki kollektör seçenekleri arasında yer alır.
10 Çıkış İçin Doğru Seçim
10 çıkışlı Kalde Kendinden Vanalı 10 Ağızlı Kırmızı Kollektör, 473 mm uzunluğundadır. Daha az devreli tesisatlarda boş kalan ağızlar kapatılarak kullanılabilir; ancak gereğinden uzun bir kollektör hem yer kaplar hem de maliyeti artırır. Kataloğa göre bu model 3313-vpf-101016 koduyla sipariş edilir. Katalogdaki değerlere göre her ek ağız, kollektör boyunu 43 mm uzatır.
Teknik Değerler
Kalde Kollektörler Teknik Kataloğu'na göre normal tip metal kollektörlerin anma basıncı PN 10'dur ve 0 °C ile +95 °C arasında çalışır. Volanlar ABS plastikten, o-ringler EPDM'den üretilir; gövde pirinçtir. Ürün su tesisatları ve basınçlı hava sistemleri için listelenir. Kalde Kendinden Vanalı 10 Ağızlı Kırmızı Kollektör, bu değerlerin sınırları içinde kullanılmalıdır. Uygulama sırasında bağlantı dişlerinin zarar görmemesi için uygun anahtar kullanılmalıdır.
Doğru Kullanım İçin
Her devrenin ayrı vanayla kontrol edilebilmesi, kullanılmayan odaların kapatılmasına ve tesisatın bölüm bölüm devreye alınmasına imkân verir. Böylece ilk dolum, hava alma ve basınç testi gibi işlemler devre devre yapılabilir; arıza durumunda bütün sistemin durdurulması gerekmez. Kalde Kendinden Vanalı 10 Ağızlı Kırmızı Kollektör bu tür bir dağıtımda kullanılır.
Tesisat basıncı, kombi ya da kazan göstergesinden düzenli olarak izlenmelidir. Basıncın sürekli düşmesi bir sızıntıya işaret edebilir; bu durumda kollektör bağlantıları dahil tesisat kontrol edilmelidir. Kollektörün anma basıncı PN 10 olduğundan sistem basıncının bu sınırın altında tutulması gerekir.
Ağız Sayısı Nasıl Belirlenir?
Kollektör seçiminde ilk adım, beslenecek devrelerin sayısını çıkarmaktır. Radyatörlü sistemlerde her radyatör ya da radyatör grubu, yerden ısıtmada ise her boru döngüsü bir ağıza bağlanır. Geniş bir salon tek döngüyle ısıtılamayacak kadar büyükse iki ya da üç döngüye bölünür; bu da ağız sayısını artırır. Projede ileride eklenebilecek bir oda ya da banyo varsa bir yedek ağız bırakmak, sonradan kollektör değiştirme ihtiyacını ortadan kaldırır. Kullanılmayan ağız kapalı tutularak sistem sorunsuz çalıştırılabilir.
