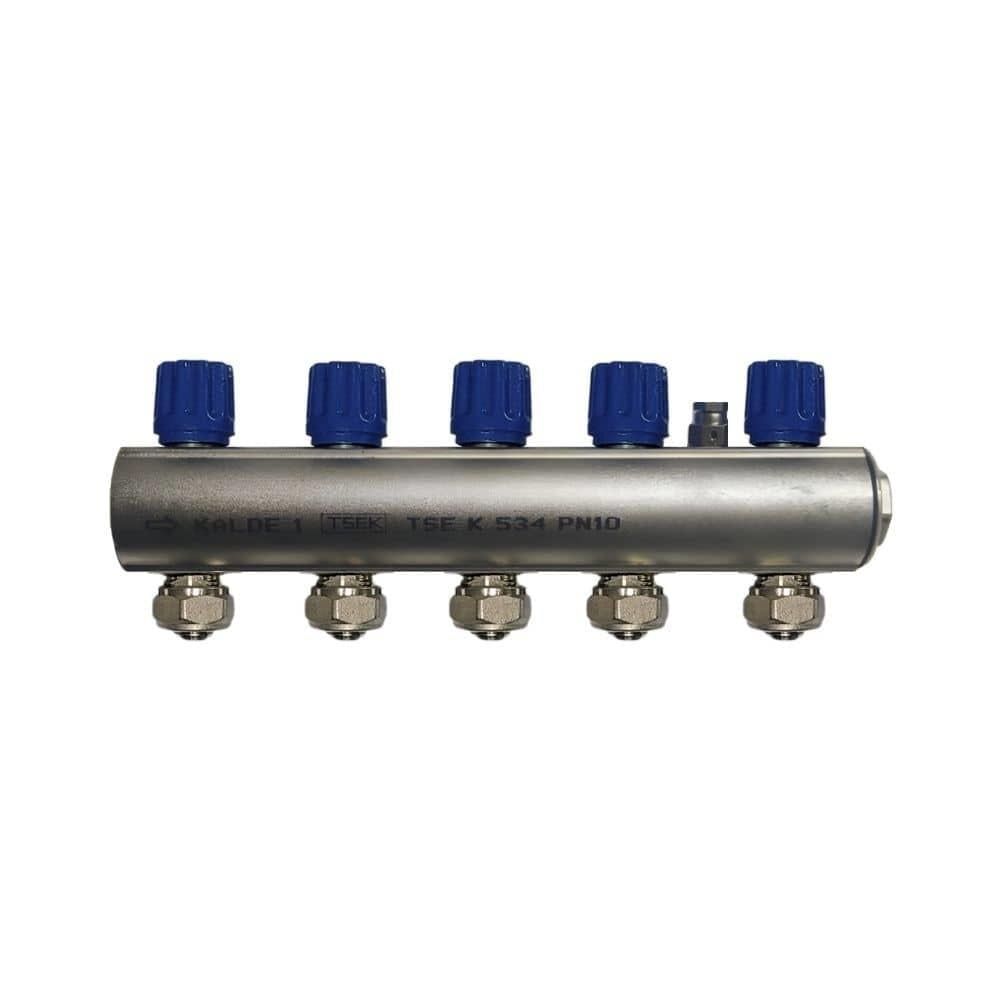

Kalde Kendinden Vanalı 5 Ağızlı Mavi Kollektör, Kalde'nin normal tip metal kollektör ailesinde yer alan, 1 inç bağlantılı ve 5 çıkışlı bir kollektördür. Katalogda 3312-vpf-100516 koduyla listelenir. Her çıkışın üzerinde volanlı bir vana bulunduğundan ayrı bir vana takmaya gerek kalmadan devreler tek tek açılıp kapatılabilir. Kalde bu ürünü su tesisatlarında dağıtım noktası olarak kullanılmak üzere sunar. Ürün sitemizdeki kollektör seçenekleri arasında yer alır.
Katalog Ölçüleri
3312-vpf-100516 kodlu kollektörün katalogdaki boyu 258 mm'dir; 1 inç modellerde A ölçüsü 43 mm olarak verilir. Bu ölçü, dağıtım dolabının genişliğini ve kollektörün duvara sabitlenmesini planlamak için kullanılır. Kalde Kendinden Vanalı 5 Ağızlı Mavi Kollektör ile kurulan tesisatta her çıkış, bir devreye karşılık gelir. Katalogdaki değerlere göre her ek ağız, kollektör boyunu 43 mm uzatır.
Kullanım Alanları
Kalde, normal tip metal kollektörlerin kullanım alanlarını su tesisatları ve basınçlı hava sistemleri olarak belirtir. Anma basıncı PN 10, sıcaklık aralığı 0-95 °C'dir. Pirinç gövde, sıcak su ile çalışan sistemlerde dayanım sağlar. Kalde Kendinden Vanalı 5 Ağızlı Mavi Kollektör, bu uygulamalarda birden fazla devreyi tek noktadan yönetmek için kullanılır. Bu nedenle kollektör, çalışma sıcaklığı ve basıncı bu sınırları aşmayan sistemlerde kullanılmalıdır.
Doğru Kullanım İçin
Her devrenin ayrı vanayla kontrol edilebilmesi, kullanılmayan odaların kapatılmasına ve tesisatın bölüm bölüm devreye alınmasına imkân verir. Böylece ilk dolum, hava alma ve basınç testi gibi işlemler devre devre yapılabilir; arıza durumunda bütün sistemin durdurulması gerekmez. Kalde Kendinden Vanalı 5 Ağızlı Mavi Kollektör bu tür bir dağıtımda kullanılır.
Kollektör vanaları uzun süre aynı konumda kaldığında kireç nedeniyle zorlanabilir. Isıtma sezonu öncesinde volanların birkaç kez açılıp kapatılması mekanizmayı rahatlatır. Bağlantı noktalarında nem ya da kireç izi görülürse sızdırmazlık kontrol edilmelidir.
Devrelerin Planlanması
Kollektörlü bir tesisat kurulmadan önce her devrenin hangi odaya gideceği, boru uzunlukları ve kollektörün konumu planlanmalıdır. Kollektörün evin merkezine yakın bir noktaya yerleştirilmesi, devre boylarının birbirine yakın olmasını sağlar ve dengeleme ihtiyacını azaltır. Montaj sonrasında her ağzın yanına oda adının yazıldığı küçük etiketler takılması, yıllar sonra yapılacak bakım ve arıza tespitinde büyük kolaylık sağlar. Plan, tesisat projesiyle birlikte saklanmalıdır.
