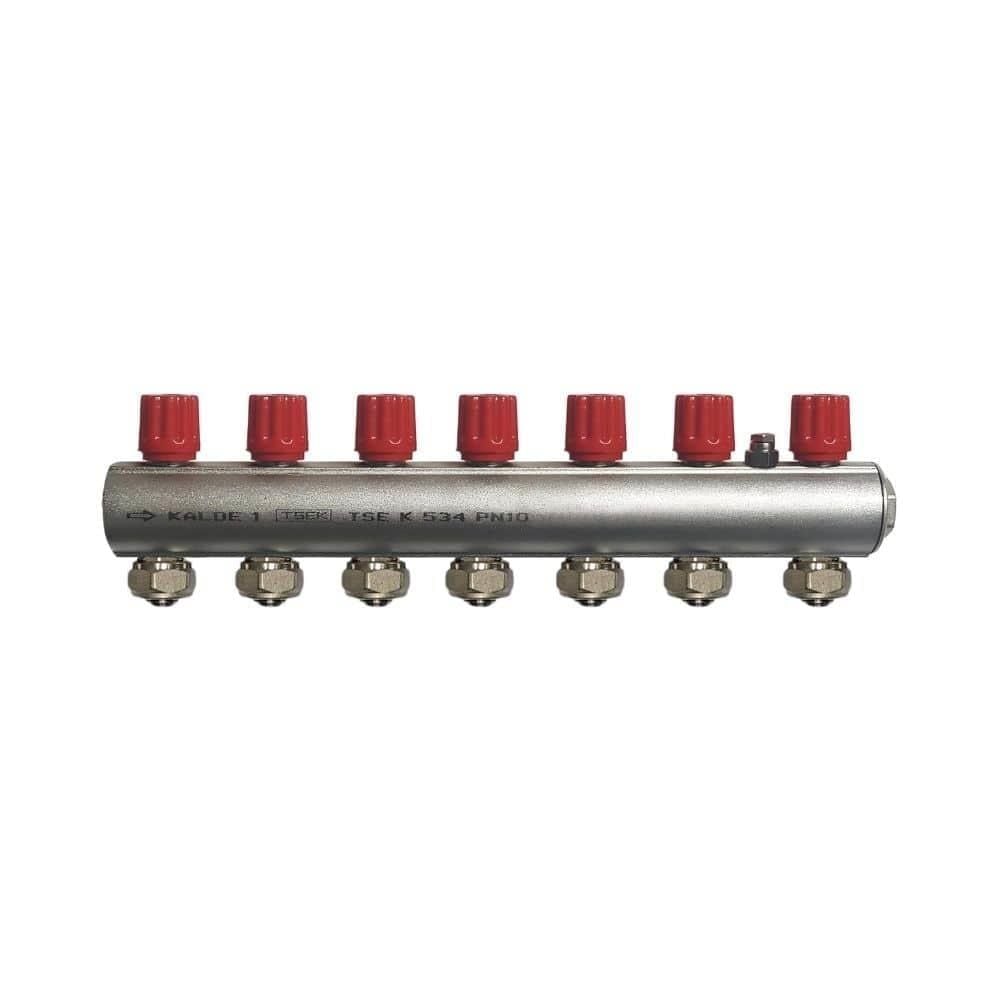

Kalde'nin 3313-vpf-100716 kodlu ürünü Kalde Kendinden Vanalı 7 Ağızlı Kırmızı Kollektör, ana hattaki suyu 7 çıkışa paylaştıran normal tip metal kollektördür. kırmızı renkli volanlar, ilgili devrenin kolayca bulunmasına ve açılıp kapatılmasına yardımcı olur. 1 inç bağlantı ölçüsüyle konut ve küçük ticari tesisatlarda kullanılabilecek Kalde Kendinden Vanalı 7 Ağızlı Kırmızı Kollektör, Kalde tesisat sistemleri arasında yer alır. Ürün sitemizdeki kollektör seçenekleri arasında yer alır.
7 Ağızlı Modelin Ölçüsü
Kalde kataloğuna göre 1 inç, 7 ağızlı kendinden vanalı kollektörün toplam uzunluğu (L) 344 mm, A ölçüsü 43 mm'dir. Ağız sayısı arttıkça kollektör boyu uzar; montaj yapılacak dolap ya da duvar yüzeyinin bu ölçüye göre seçilmesi gerekir. Kalde Kendinden Vanalı 7 Ağızlı Kırmızı Kollektör için ölçü tablosu aşağıda yer alır. Katalogdaki değerlere göre her ek ağız, kollektör boyunu 43 mm uzatır.
Kendinden Vanalı Yapı
Kendinden vanalı kollektörlerde her çıkışın üzerinde ABS volanlı bir vana bulunur. Bu sayede bir devre bakım için kapatıldığında diğer devreler çalışmaya devam eder. Katalogda kollektör parçaları arasında purjör de yer alır; purjör, kollektörde biriken havanın tahliyesine yardımcı olur. Kalde Kendinden Vanalı 7 Ağızlı Kırmızı Kollektör PN 10 anma basıncına ve 0-95 °C çalışma aralığına sahiptir. Bakım öncesinde yalnızca ilgili devrenin volanı kapatılarak çalışma alanı güvenli hâle getirilir.
Doğru Kullanım İçin
Her devrenin ayrı vanayla kontrol edilebilmesi, kullanılmayan odaların kapatılmasına ve tesisatın bölüm bölüm devreye alınmasına imkân verir. Böylece ilk dolum, hava alma ve basınç testi gibi işlemler devre devre yapılabilir; arıza durumunda bütün sistemin durdurulması gerekmez. Kalde Kendinden Vanalı 7 Ağızlı Kırmızı Kollektör bu tür bir dağıtımda kullanılır.
İlk dolumda devreler tek tek açılarak borulardaki havanın atılması sağlanır. Kollektördeki purjör, toplanan havanın tahliyesine yardımcı olur. Hava alma işlemi eksik kalırsa bazı devreler geç ısınır ya da hiç ısınmaz; bu nedenle işlem sistem çalıştırılmadan önce dikkatle yapılmalıdır.
Vanalı ve Vanasız Kollektör Farkı
Vanasız kollektörlerde devreleri ayrı ayrı kapatabilmek için her çıkışa ayrıca küresel vana ya da rakorlu vana takılması gerekir. Bu hem ek bağlantı noktası hem de ek montaj süresi anlamına gelir. Kendinden vanalı kollektörlerde ise vana gövdeye entegredir; bağlantı sayısı azalır, kollektör daha derli toplu görünür ve dolap içinde daha az yer kaplar. Bakım sırasında yalnızca ilgili devrenin volanı kapatılarak çalışma yapılabilir, diğer odalar ısınmaya devam eder.
