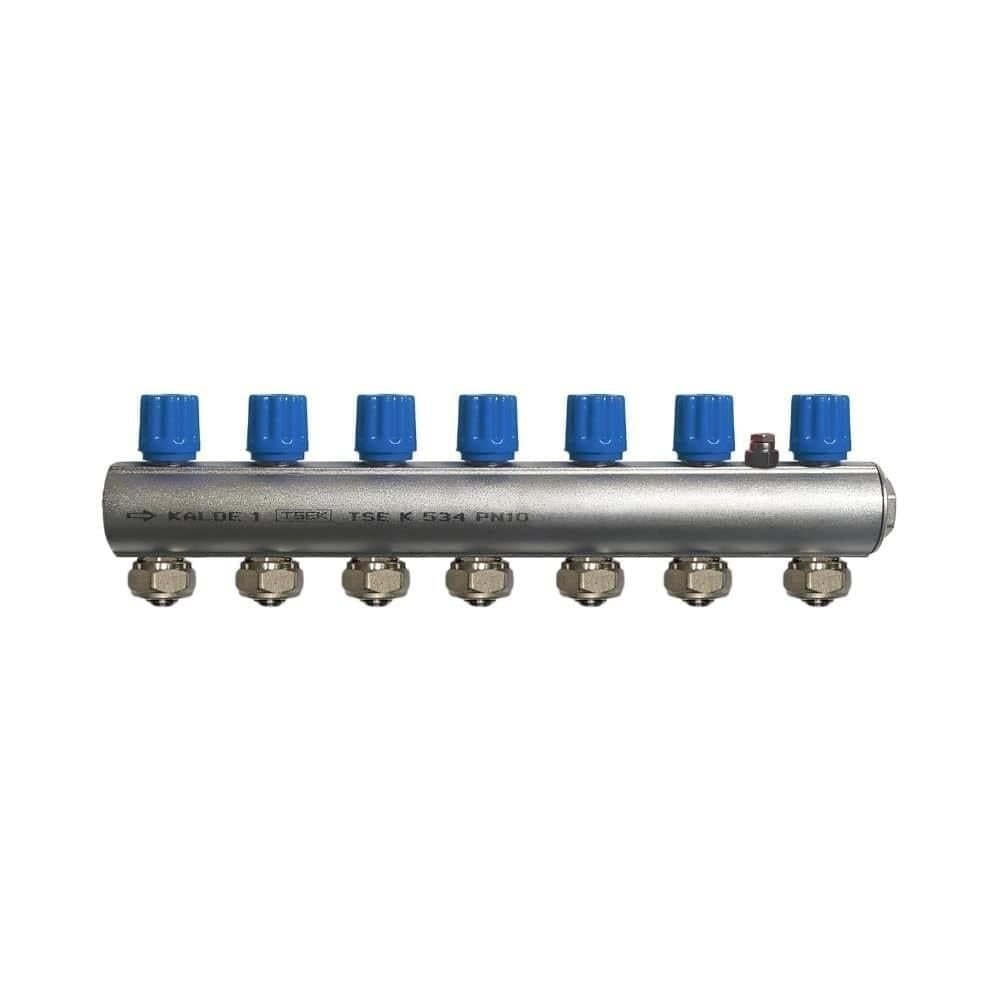

Tek bir ana hattan gelen suyu 7 ayrı devreye bölmek için kullanılan Kalde Kendinden Vanalı 7 Ağızlı Mavi Kollektör, mavi renk koduyla üretilir. Kalde Kollektörler Teknik Kataloğu'nda 3312-vpf-100716 koduyla yer alan ürün 1 inç ana bağlantıya sahiptir. Kendinden vanalı yapısı, her devrenin bağımsız kontrol edilmesine imkân tanır. Kalde kollektörleri pirinç gövdeli olarak üretilir. Ürün sitemizdeki kollektör seçenekleri arasında yer alır.
Uzunluk ve Yerleşim
Katalogdaki ölçü tablosunda 3312-vpf-100716 için uzunluk 344 mm olarak verilir. Kollektörün iki ucunda ana hat bağlantısı ve kör tapa ya da purjör bulunur; bu nedenle montaj alanında uç bağlantılar için de pay bırakılmalıdır. 7 çıkışlı Kalde Kendinden Vanalı 7 Ağızlı Mavi Kollektör, bu ölçüyle tasarlanan dağıtım noktasına yerleşir. Katalogdaki değerlere göre her ek ağız, kollektör boyunu 43 mm uzatır.
Kullanım Alanları
Kalde, normal tip metal kollektörlerin kullanım alanlarını su tesisatları ve basınçlı hava sistemleri olarak belirtir. Anma basıncı PN 10, sıcaklık aralığı 0-95 °C'dir. Pirinç gövde, sıcak su ile çalışan sistemlerde dayanım sağlar. Kalde Kendinden Vanalı 7 Ağızlı Mavi Kollektör, bu uygulamalarda birden fazla devreyi tek noktadan yönetmek için kullanılır. Bu nedenle kollektör, çalışma sıcaklığı ve basıncı bu sınırları aşmayan sistemlerde kullanılmalıdır.
Kalde Kendinden Vanalı 7 Ağızlı Mavi Kollektör Montaj ve Bakım Önerileri
Yerden ısıtma sistemlerinde her oda için bir ya da birkaç boru devresi döşenir ve bu devrelerin tamamı kollektöre bağlanır. Ağız sayısı, döşenen devre sayısına göre seçilir. Geniş odalarda boru uzunluğunu sınırlamak için birden fazla devre gerekebilir; bu durum kollektör ağız sayısını artırır. Kalde Kendinden Vanalı 7 Ağızlı Mavi Kollektör bu tür bir dağıtımda kullanılır.
İlk dolumda devreler tek tek açılarak borulardaki havanın atılması sağlanır. Kollektördeki purjör, toplanan havanın tahliyesine yardımcı olur. Hava alma işlemi eksik kalırsa bazı devreler geç ısınır ya da hiç ısınmaz; bu nedenle işlem sistem çalıştırılmadan önce dikkatle yapılmalıdır.
Ağız Sayısı Nasıl Belirlenir?
Kollektör seçiminde ilk adım, beslenecek devrelerin sayısını çıkarmaktır. Radyatörlü sistemlerde her radyatör ya da radyatör grubu, yerden ısıtmada ise her boru döngüsü bir ağıza bağlanır. Geniş bir salon tek döngüyle ısıtılamayacak kadar büyükse iki ya da üç döngüye bölünür; bu da ağız sayısını artırır. Projede ileride eklenebilecek bir oda ya da banyo varsa bir yedek ağız bırakmak, sonradan kollektör değiştirme ihtiyacını ortadan kaldırır. Kullanılmayan ağız kapalı tutularak sistem sorunsuz çalıştırılabilir.
