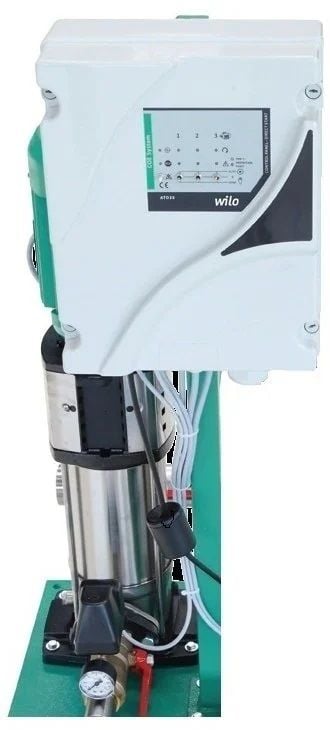

Katalog ve ürün sayfasına göre pompanın 1 1/4 inç / 1 1/4 inç bağlantı çapı değeri bulunur. Wilo COE1-Helix V 613-1/16/E/S Paket Hidrofor; konutlarda, idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamalarında kullanılır. Wilo COE-Helix V serisinin bu modeli Helix V pompalı, çok kademeli dikey tip paket hidrofor olarak üretilmiştir.
Bu modelin dikkat çeken yönleri: Tesiste olması gereken alt ve üst basınç değerleri basınç şalteri üzerinden ayarlanır. Çok pompalı modellerde pompalar ayarlanan tesis basıncını sabit tutacak şekilde sıra kontrollü olarak devreye girer (rotasyon) ve otomatik olarak birbirini yedekler. Kollektörler paslanmaz çeliktir. Şasesi kendinden olup yüksekliği ayarlanabilen kauçuk ayakları titreşimi önler.
Wilo COE1-Helix V 613-1/16/E/S Paket Hidrofor Teknik Özellikleri
- Mil: paslanmaz çelik (AISI 304/304L/318LN)
- Pompa sayısı: 1 (tek pompalı)
- Gövde: paslanmaz çelik (AISI 304) veya döküm (GG 25), pompa tipine göre
- Conta: EPDM (opsiyonel Viton)
- Boru bağlantısı: 1 1/4 inç / 1 1/4 inç
- Basınç sınıfı: PN 16
- Kullanılan pompa: Helix V 613-1/16/E/S
- Mekanik salmastra: Q1BE3GG
- Çark: paslanmaz çelik (AISI 304 L)
- Pompa başına motor gücü: 3 kW
- Pompa bağlantı çapı (katalog): 1 1/4 inç/1 1/4 inç
- Tek pompa ağırlığı (katalog): 70 kg
Wilo COE1-Helix V 613-1/16/E/S Paket Hidrofor Hangi İhtiyaca Uygun?
Wilo COE1-Helix V 613-1/16/E/S, 3 kW motor gücüyle serinin orta güç grubundadır. Aynı motor gücündeki COE1-Helix V 1007-1/16/E/S, COE1-Helix V 1008-1/16/E/S ile seçim yapılırken iki modelin performans eğrileri karşılaştırılmalıdır. Daha zorlu çalışma koşulları için COE1-Helix V 1009-1/16/E/S (4 kW) bir üst seçenektir. Daha düşük kapasite yeterliyse COE1-Helix V 611-1/16/E/S (2,2 kW) tercih edilebilir. Wilo COE1-Helix V 613-1/16/E/S seçilirken kataloğun verdiği bağlantı çapı 1 1/4 inç / 1 1/4 inç, pompa sayısı 1 (tek pompalı), pompa başına motor gücü 3 kW değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez. Katalog notuna göre hidroforlar uygun hacimde seçilmiş membranlı genleşme tanklarıyla birlikte sipariş edilmelidir; yangın hidroforu olarak kullanımda siren ve lamba (S90/12 V) ayrıca sipariş edilir.
Montaj Yeri ve Tesisat Bağlantısı
Hidrofor kuru, havalandırılan, donma riski olmayan ve bakım için etrafında yeterli boşluk bulunan bir alana kurulmalıdır. Emiş hattı mümkün olduğunca kısa tutulmalı, boru çapı pompanın emiş ağzından küçük olmamalı ve hatta hava cebi oluşturacak tepe noktalarından kaçınılmalıdır. Depodan emiş yapılan sistemlerde emiş ucuna dip klapesi ya da çekvalf konulması pompanın her çalışmada yeniden su almasını kolaylaştırır. Basma tarafında esnek bağlantı elemanı kullanmak titreşimin tesisata geçmesini azaltır.
Boru Çapı ve Basınç Kayıpları
Pompanın sağladığı basıncın bir kısmı boru hattındaki sürtünme, dirsek, vana ve filtreler nedeniyle kaybolur. Küçük çaplı ve uzun borular bu kayıpları artırır. Tesisat tasarlanırken boru çapının pompa bağlantı çapıyla uyumlu ya da ondan büyük seçilmesi, pompanın verimli çalışmasına yardımcı olur. Wilo COE1-Helix V 613-1/16/E/S Paket Hidrofor için bağlantı ölçüsü teknik değerlerde verilmiştir.
