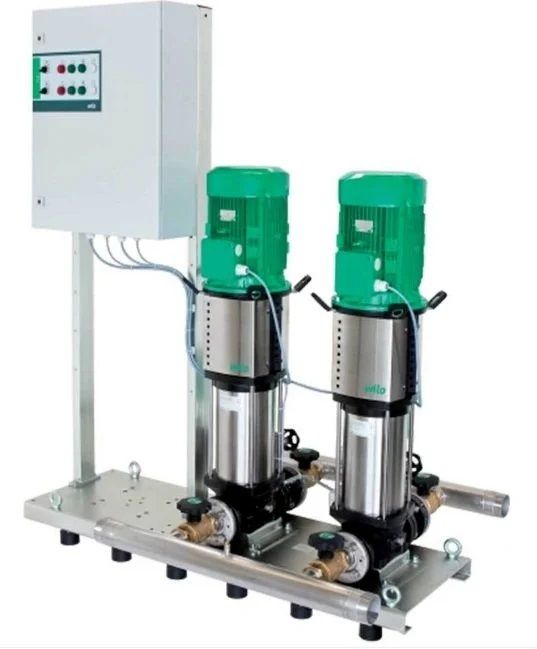

Bu modelde 1 1/2 inç / 1 1/2 inç bağlantı çapı öne çıkar. Wilo COE2-Helix FIRST V 429-5/30/E/KS Paket Hidrofor; konutlarda, idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamalarında kullanılır. Wilo COE-Helix FIRST V serisinin bu modeli Helix FIRST V pompalı, çok kademeli dikey tip paket hidrofor olarak üretilmiştir.
Bu modelin dikkat çeken yönleri: Kollektörler paslanmaz çeliktir. Xtreme pano bina otomasyonuna genel arıza bilgisini ve pompa bazında durum bilgisini analog olarak iletir. Çok pompalı modellerde her pompanın emiş ve basınç hattında vana, basma hattında çekvalf bulunur. Motor gücü 0,55 kW'ın üzerindeki tüm motorlar IE3 verime sahiptir.
Wilo COE2-Helix FIRST V 429-5/30/E/KS Paket Hidrofor Teknik Özellikleri
- Pompa başına motor gücü: 4 kW
- Gövde: paslanmaz çelik (AISI 304) veya döküm (GG 25), pompa tipine göre
- Kullanılan pompa: Helix FIRST V 429-5/30/E/KS
- Maks. çalışma basıncı: modele göre 16 / 25 / 30 bar
- Tek pompa ağırlığı (katalog): 85 kg
- Koruma sınıfı: IP 55
- Pompa sayısı: 2 (çift pompalı)
- Conta: EPDM (opsiyonel Viton)
- Pompa bağlantı çapı (katalog): DN25/DN25
- Mil: paslanmaz çelik (AISI 304/304L/318LN)
- Mekanik salmastra: Q1BE3GG
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Çark: paslanmaz çelik (AISI 304 L)
- Basınç sınıfı: PN 30
- Akışkan sıcaklığı: -15 / +50 °C
- Bağlantı çapı: 1 1/2 inç / 1 1/2 inç
Wilo COE2-Helix FIRST V 429-5/30/E/KS Paket Hidrofor Hangi İhtiyaca Uygun?
4 kW motoru sayesinde Wilo COE2-Helix FIRST V 429-5/30/E/KS serinin orta güç grubundadır. COE2-Helix FIRST V 618-5/25/E/KS, COE2-Helix FIRST V 620-5/25/E/KS de aynı motor gücündedir; hangisinin uygun olduğu tesisatın debi ve basma yüksekliği ihtiyacına bakılarak belirlenir. Daha yüksek basınç veya debi gereken tesisatlarda COE2-Helix FIRST V 1015-5/25/E/KS (5,5 kW) değerlendirilebilir. İhtiyaç daha küçükse COE2-Helix FIRST V 613-5/16/E/S (3 kW) yeterli olabilir. Eski bir pompanın yerine Wilo COE2-Helix FIRST V 429-5/30/E/KS takılacaksa kataloğa göre bağlantı çapı 1 1/2 inç / 1 1/2 inç, pompa sayısı 2 (çift pompalı), pompa başına motor gücü 4 kW değerlerine bakılmalı, boru hattındaki ölçülerle uyumu kontrol edilmelidir. COE3-Helix FIRST V 429-5/30/E/KS (üç pompalı), COE1-Helix FIRST V 429-5/30/E/KS (tek pompalı), bu hidroforla aynı Helix FIRST V 429-5/30/E/KS pompasına sahiptir. Katalog notuna göre çok pompalı modellerde pompalar birbirini otomatik olarak yedekler.
Performans Eğrisi Nasıl Okunur?
Pompa performans eğrisinde yatay eksen debiyi, dikey eksen basma yüksekliğini gösterir. Eğri, pompanın farklı debilerde ulaşabildiği basma yüksekliğini ifade eder; debi arttıkça basma yüksekliği azalır. Tesisatın ihtiyaç duyduğu debi ve basma yüksekliği eğri üzerinde işaretlendiğinde, bu noktanın eğrinin altında ya da üzerinde kalması pompanın uygun olup olmadığını gösterir. Wilo COE2-Helix FIRST V 429-5/30/E/KS Paket Hidrofor için eğri bu sayfadaki görsellerde yer alır.
İlk Çalıştırma Adımları
Pompa ilk kez çalıştırılmadan önce emme hattı ve pompa gövdesi tamamen suyla doldurulmalı, hava alma tapası açılarak içerideki hava tahliye edilmelidir. Trifaze motorlarda dönüş yönü motor fanındaki ok yönüyle karşılaştırılmalıdır. Pompa kısa süreli çalıştırılarak ses ve titreşim kontrol edilir. Wilo COE2-Helix FIRST V 429-5/30/E/KS Paket Hidrofor devreye alınırken bu adımlar izlenmelidir.
