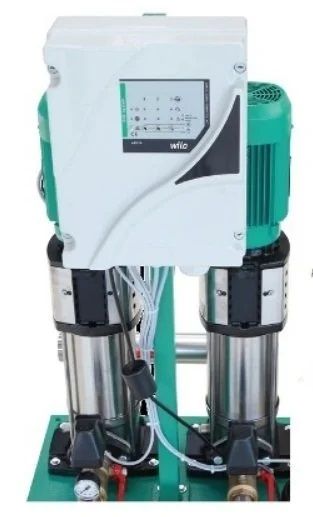

Model; 1 1/2 inç / 1 1/2 inç bağlantı çapı değerine sahiptir. Wilo COE2-Helix V 424-1/25/E/K/S Paket Hidrofor, Wilo COE-Helix V ailesinden Helix V pompalı, çok kademeli dikey tip paket hidrofor modelidir; konutlarda, idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamalarında kullanılır.
Seriye ait temel özellikler: Tesiste olması gereken alt ve üst basınç değerleri basınç şalteri üzerinden ayarlanır. Kollektörler paslanmaz çeliktir. Çok pompalı modellerde her pompanın emiş ve basınç hattında vana, basma hattında çekvalf bulunur. Motor gücü 0,55 kW'ın üzerindeki tüm motorlar IE3 verime sahiptir.
Wilo COE2-Helix V 424-1/25/E/K/S Paket Hidrofor Teknik Özellikleri
- Conta: EPDM (opsiyonel Viton)
- Maks. çalışma basıncı: modele göre 16 / 25 / 30 bar
- Basınç sınıfı: PN 25
- Çark: paslanmaz çelik (AISI 304 L)
- Koruma sınıfı: IP 55
- Akışkan sıcaklığı: -15 / +50 °C
- Mekanik salmastra: Q1BE3GG
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Boru bağlantısı: 1 1/2 inç / 1 1/2 inç
- Kullanılan pompa: Helix V 424-1/25/E/K/S
- Pompa sayısı: 2 (çift pompalı)
- Gövde: paslanmaz çelik (AISI 304) veya döküm (GG 25), pompa tipine göre
- Tek pompa ağırlığı (katalog): 80 kg
- Mil: paslanmaz çelik (AISI 304/304L/318LN)
- Pompa başına motor gücü: 3 kW
- Pompa bağlantı çapı (katalog): DN25/DN25
Wilo COE2-Helix V 424-1/25/E/K/S Paket Hidrofor Hangi İhtiyaca Uygun?
Wilo COE2-Helix V 424-1/25/E/K/S, 3 kW motor gücüyle serinin orta güç grubundadır. COE2-Helix V 613-1/16/E/S, COE2-Helix V 614-1/16/E/S de aynı motor gücündedir; hangisinin uygun olduğu tesisatın debi ve basma yüksekliği ihtiyacına bakılarak belirlenir. Daha yüksek basınç veya debi gereken tesisatlarda COE2-Helix V 1009-1/16/E/S (4 kW) değerlendirilebilir. Daha düşük kapasite yeterliyse COE2-Helix V 611-1/16/E/S (2,2 kW) tercih edilebilir. Wilo COE2-Helix V 424-1/25/E/K/S seçilirken kataloğun verdiği bağlantı çapı 1 1/2 inç / 1 1/2 inç, pompa sayısı 2 (çift pompalı), pompa başına motor gücü 3 kW değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez. COE3-Helix V 424-1/25/E/K/S (üç pompalı), COE1-Helix V 424-1/25/E/K/S (tek pompalı), bu hidroforla aynı Helix V 424-1/25/E/K/S pompasına sahiptir. Katalog notuna göre çok pompalı modellerde pompalar birbirini otomatik olarak yedekler.
Montaj Önerileri
Pompa, sağlam ve düz bir zemine sabitlenmeli, bakım için etrafında yeterli boşluk bırakılmalıdır. Emme ve basma hatlarına kapama vanası konulması, ileride yapılacak bakım ve değişimleri kolaylaştırır. Boru hattının ağırlığı pompaya yüklenmemeli, borular ayrı olarak desteklenmelidir. Elektrik bağlantısı topraklı ve uygun korumalı bir hat üzerinden yapılmalıdır. Wilo COE2-Helix V 424-1/25/E/K/S Paket Hidrofor bu kurallara uygun kurulduğunda sorunsuz çalışır.
Yangın Söndürme Sistemlerinde Kullanım
Yangın hidroforlarında ana pompaların yanında basıncı sürekli koruyan bir yardımcı (jokey) pompa bulunabilir. Sistemin hangi pompalardan oluşacağı ve kapasiteleri yangın projesine göre belirlenir. Pompa seçimi bu projeyi hazırlayan uzmanla birlikte yapılmalıdır. Wilo COE2-Helix V 424-1/25/E/K/S Paket Hidrofor bu tür projelerde değerlendirilebilecek modellerdendir.
Farklı kapasitedeki alternatifler için dikey hidrofor ve hidrofor kategorilerine, diğer Wilo ürünleri için marka sayfasına göz atabilirsiniz.
