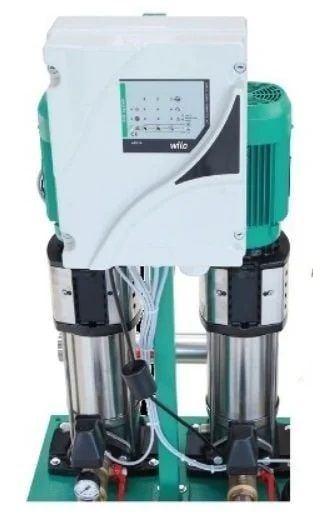

Bu modelde 2 inç / 1 1/2 inç bağlantı çapı öne çıkar. Wilo COE2-Helix V 605-1/16/E/S Paket Hidrofor; konutlarda, idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamalarında kullanılır. Wilo COE-Helix V serisinin bu modeli Helix V pompalı, çok kademeli dikey tip paket hidrofor olarak üretilmiştir.
Bu modelin dikkat çeken yönleri: Kollektörler paslanmaz çeliktir. Xtreme pano bina otomasyonuna genel arıza bilgisini ve pompa bazında durum bilgisini analog olarak iletir. Çok pompalı modellerde her pompanın emiş ve basınç hattında vana, basma hattında çekvalf bulunur. Motor gücü 0,55 kW'ın üzerindeki tüm motorlar IE3 verime sahiptir.
Wilo COE2-Helix V 605-1/16/E/S Paket Hidrofor Teknik Özellikleri
- Pompa başına motor gücü: 1,1 kW
- Gövde: paslanmaz çelik (AISI 304) veya döküm (GG 25), pompa tipine göre
- Kullanılan pompa: Helix V 605-1/16/E/S
- Maks. çalışma basıncı: modele göre 16 / 25 / 30 bar
- Tek pompa ağırlığı (katalog): 35,5 kg
- Koruma sınıfı: IP 55
- Pompa sayısı: 2 (çift pompalı)
- Conta: EPDM (opsiyonel Viton)
- Pompa bağlantı çapı (katalog): 1 1/4 inç/1 1/4 inç
- Mil: paslanmaz çelik (AISI 304/304L/318LN)
- Mekanik salmastra: Q1BE3GG
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Çark: paslanmaz çelik (AISI 304 L)
- Basınç sınıfı: PN 16
- Akışkan sıcaklığı: -15 / +50 °C
- Bağlantı çapı: 2 inç / 1 1/2 inç
Wilo COE2-Helix V 605-1/16/E/S Paket Hidrofor Hangi İhtiyaca Uygun?
Seride 1,1 kW motor gücüne sahip olan Wilo COE2-Helix V 605-1/16/E/S, orta güç grubundadır. Aynı motor gücündeki COE2-Helix V 409-1/16/E/S, COE2-Helix V 606-1/16/E/S ile seçim yapılırken iki modelin performans eğrileri karşılaştırılmalıdır. Daha yüksek basınç veya debi gereken tesisatlarda COE2-Helix V 410-1/16/E/S (1,5 kW) değerlendirilebilir. Daha düşük kapasite yeterliyse COE2-Helix V 405-1/16/E/S (0,75 kW) tercih edilebilir. Eski bir pompanın yerine Wilo COE2-Helix V 605-1/16/E/S takılacaksa kataloğa göre bağlantı çapı 2 inç / 1 1/2 inç, pompa sayısı 2 (çift pompalı), pompa başına motor gücü 1,1 kW değerlerine bakılmalı, boru hattındaki ölçülerle uyumu kontrol edilmelidir. COE3-Helix V 605-1/16/E/S (üç pompalı), COE1-Helix V 605-1/16/E/S (tek pompalı), bu hidroforla aynı Helix V 605-1/16/E/S pompasına sahiptir. Katalog notuna göre çok pompalı modellerde pompalar birbirini otomatik olarak yedekler.
Performans Eğrisi Nasıl Okunur?
Pompa performans eğrisinde yatay eksen debiyi, dikey eksen basma yüksekliğini gösterir. Eğri, pompanın farklı debilerde ulaşabildiği basma yüksekliğini ifade eder; debi arttıkça basma yüksekliği azalır. Tesisatın ihtiyaç duyduğu debi ve basma yüksekliği eğri üzerinde işaretlendiğinde, bu noktanın eğrinin altında ya da üzerinde kalması pompanın uygun olup olmadığını gösterir. Wilo COE2-Helix V 605-1/16/E/S Paket Hidrofor için eğri bu sayfadaki görsellerde yer alır.
İlk Çalıştırma Adımları
Pompa ilk kez çalıştırılmadan önce emme hattı ve pompa gövdesi tamamen suyla doldurulmalı, hava alma tapası açılarak içerideki hava tahliye edilmelidir. Trifaze motorlarda dönüş yönü motor fanındaki ok yönüyle karşılaştırılmalıdır. Pompa kısa süreli çalıştırılarak ses ve titreşim kontrol edilir. Wilo COE2-Helix V 605-1/16/E/S Paket Hidrofor devreye alınırken bu adımlar izlenmelidir.
Wilo COE2-Helix V 605-1/16/E/S Paket Hidrofor ile benzer ürünleri dikey hidrofor ve hidrofor kategorilerinde, diğer Wilo ürünlerini ise marka sayfasında inceleyebilirsiniz.
