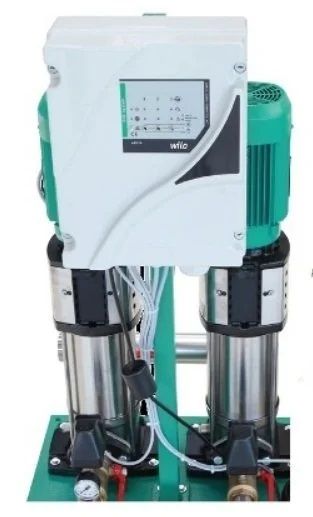

Wilo COE-Helix V serisi konutlarda, idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamalarında kullanılır; Wilo COE2-Helix V 613-1/16/E/S Paket Hidrofor bu ihtiyaç için tasarlanmış Helix V pompalı, çok kademeli dikey tip paket hidrofor modelidir. Katalog ve ürün sayfasına göre pompanın 2 inç / 1 1/2 inç bağlantı çapı değeri bulunur.
Katalogda öne çıkarılan özellikler: Tesiste olması gereken alt ve üst basınç değerleri basınç şalteri üzerinden ayarlanır. Xtreme pano bina otomasyonuna genel arıza bilgisini ve pompa bazında durum bilgisini analog olarak iletir. Direkt şehir şebekesine sıvı sensörü veya basınç presostatı ilavesiyle bağlanabilir; bu durumda pompa hesabında şebeke basıncı dikkate alınmalıdır. Şasesi kendinden olup yüksekliği ayarlanabilen kauçuk ayakları titreşimi önler.
Wilo COE2-Helix V 613-1/16/E/S Paket Hidrofor Teknik Özellikleri
- Çark: paslanmaz çelik (AISI 304 L)
- Maks. çalışma basıncı: modele göre 16 / 25 / 30 bar
- Kullanılan pompa: Helix V 613-1/16/E/S
- Gövde: paslanmaz çelik (AISI 304) veya döküm (GG 25), pompa tipine göre
- Tek pompa ağırlığı (katalog): 70 kg
- Pompa bağlantı çapı (katalog): 1 1/4 inç/1 1/4 inç
- Mil: paslanmaz çelik (AISI 304/304L/318LN)
- Conta: EPDM (opsiyonel Viton)
- Pompa başına motor gücü: 3 kW
- Basınç sınıfı: PN 16
- Akışkan sıcaklığı: -15 / +50 °C
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Pompa sayısı: 2 (çift pompalı)
- Koruma sınıfı: IP 55
- Mekanik salmastra: Q1BE3GG
- Bağlantı çapı: 2 inç / 1 1/2 inç
Wilo COE2-Helix V 613-1/16/E/S Paket Hidrofor Hangi İhtiyaca Uygun?
Wilo COE2-Helix V 613-1/16/E/S, 3 kW motor gücüyle serinin orta güç grubundadır. Aynı motor gücündeki COE2-Helix V 1007-1/16/E/S, COE2-Helix V 1008-1/16/E/S ile seçim yapılırken iki modelin performans eğrileri karşılaştırılmalıdır. Daha yüksek basınç veya debi gereken tesisatlarda COE2-Helix V 1009-1/16/E/S (4 kW) değerlendirilebilir. Daha düşük kapasite yeterliyse COE2-Helix V 611-1/16/E/S (2,2 kW) tercih edilebilir. Wilo COE2-Helix V 613-1/16/E/S seçilirken kataloğun verdiği bağlantı çapı 2 inç / 1 1/2 inç, pompa sayısı 2 (çift pompalı), pompa başına motor gücü 3 kW değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez. COE3-Helix V 613-1/16/E/S (üç pompalı), COE1-Helix V 613-1/16/E/S (tek pompalı), bu hidroforla aynı Helix V 613-1/16/E/S pompasına sahiptir. Katalog notuna göre çok pompalı modellerde pompalar birbirini otomatik olarak yedekler.
Doğru Model Seçimi
Pompa seçiminde ilk adım, tesisatın ihtiyaç duyduğu debi ve basınç değerlerinin belirlenmesidir. Debi, aynı anda kullanılan musluk ve cihaz sayısına; basınç ise binanın yüksekliğine, boru uzunluğuna ve kullanım noktasında istenen basınca göre hesaplanır. Bu iki değer performans eğrisi üzerinde işaretlendiğinde uygun model ortaya çıkar. Wilo COE2-Helix V 613-1/16/E/S Paket Hidrofor için de seçim bu hesaplamaya dayanmalıdır.
Endüstriyel Uygulamalar
Endüstriyel tesislerde pompa seçimi yapılırken akışkanın sıcaklığı, içeriği ve gerekli debi-basınç değerleri birlikte değerlendirilir. Glikol karışımlı sular gibi özel akışkanlarda pompanın bu karışıma uygunluğu kontrol edilmelidir. Wilo COE2-Helix V 613-1/16/E/S Paket Hidrofor katalog bilgisine göre bu açıdan değerlendirilebilir.
Farklı kapasitedeki alternatifler için dikey hidrofor ve hidrofor kategorilerine, diğer Wilo ürünleri için marka sayfasına göz atabilirsiniz.
