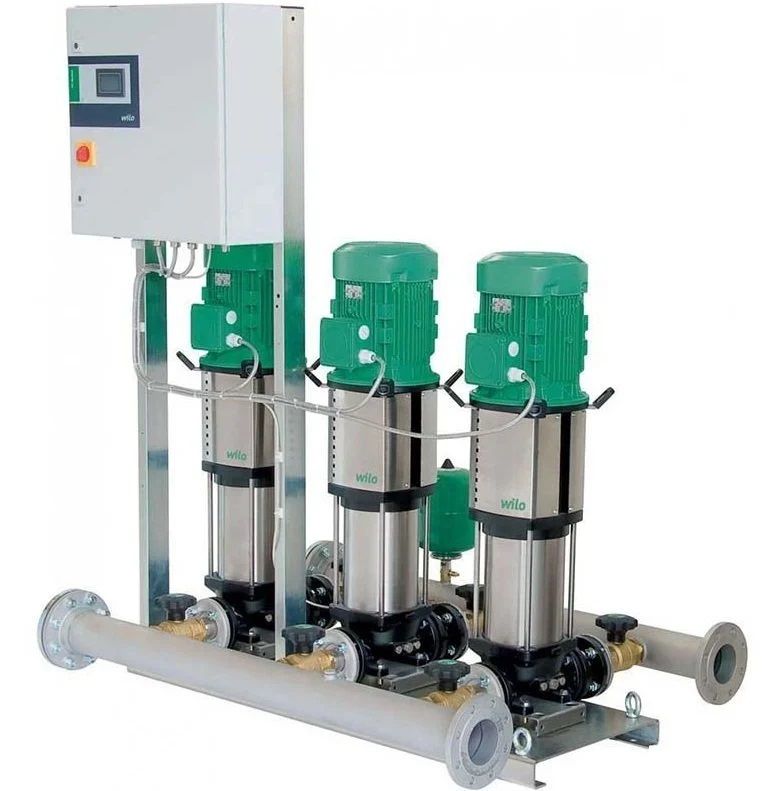

Model; 2 inç / 2 inç bağlantı çapı değerine sahiptir. Wilo COE-Helix FIRST V ailesine ait Wilo COE3-Helix FIRST V 612-5/16/E/S Paket Hidrofor, Helix FIRST V pompalı, çok kademeli dikey tip paket hidrofor olarak üretilmiştir ve konutlarda, idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamalarında kullanılır.
Başlıca özellikleri şunlardır: Hidrofor; yüksek verimli Helix V veya Helix FIRST pompa ya da pompalar, Xtreme kontrol panosu, pompa adedi kadar basınç şalteri ve seviye flatöründen oluşur. Tesiste olması gereken alt ve üst basınç değerleri basınç şalteri üzerinden ayarlanır. Çok pompalı modellerde pompalar ayarlanan tesis basıncını sabit tutacak şekilde sıra kontrollü olarak devreye girer (rotasyon) ve otomatik olarak birbirini yedekler. Xtreme pano bina otomasyonuna genel arıza bilgisini ve pompa bazında durum bilgisini analog olarak iletir.
Wilo COE3-Helix FIRST V 612-5/16/E/S Paket Hidrofor Teknik Özellikleri
- Mil: paslanmaz çelik (AISI 304/304L/318LN)
- Akışkan sıcaklığı: -15 / +50 °C
- Tek pompa ağırlığı (katalog): 67 kg
- Conta: EPDM (opsiyonel Viton)
- Çark: paslanmaz çelik (AISI 304 L)
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Koruma sınıfı: IP 55
- Kullanılan pompa: Helix FIRST V 612-5/16/E/S
- Gövde: paslanmaz çelik (AISI 304) veya döküm (GG 25), pompa tipine göre
- Pompa sayısı: 3 (üç pompalı)
- Mekanik salmastra: Q1BE3GG
- Pompa başına motor gücü: 3 kW
- Basınç sınıfı: PN 16
- Maks. çalışma basıncı: modele göre 16 / 25 / 30 bar
- Pompa bağlantı çapı (katalog): 1 1/4 inç/1 1/4 inç
- Boru bağlantısı: 2 inç / 2 inç
Wilo COE3-Helix FIRST V 612-5/16/E/S Paket Hidrofor Hangi İhtiyaca Uygun?
3 kW motoru sayesinde Wilo COE3-Helix FIRST V 612-5/16/E/S serinin orta güç grubundadır. COE3-Helix FIRST V 615-5/25/E/KS, COE3-Helix FIRST V 1007-5/16/E/S de aynı motor gücündedir; hangisinin uygun olduğu tesisatın debi ve basma yüksekliği ihtiyacına bakılarak belirlenir. Daha yüksek basınç veya debi gereken tesisatlarda COE3-Helix FIRST V 1011-5/16/E/S (4 kW) değerlendirilebilir. Daha düşük kapasite yeterliyse COE3-Helix FIRST V 609-5/16/E/S (2,2 kW) tercih edilebilir. Wilo COE3-Helix FIRST V 612-5/16/E/S seçilirken kataloğun verdiği bağlantı çapı 2 inç / 2 inç, pompa sayısı 3 (üç pompalı), pompa başına motor gücü 3 kW değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez. Aynı Helix FIRST V 612-5/16/E/S pompasını kullanan COE2-Helix FIRST V 612-5/16/E/S (çift pompalı), COE1-Helix FIRST V 612-5/16/E/S (tek pompalı) modeli de seride yer alır; aralarındaki fark pompa sayısıdır.
Kuru Çalışmaya Karşı Önlemler
Santrifüj pompaların susuz çalışması, mekanik salmastranın kısa sürede zarar görmesine yol açar. Bu nedenle emme tarafında su olmadığı durumlarda pompayı durduracak bir seviye flatörü, seviye elektrodu ya da basınç şalteri kullanılması önerilir. Depodan beslenen sistemlerde bu koruma özellikle önemlidir. Wilo COE3-Helix FIRST V 612-5/16/E/S Paket Hidrofor kullanılan tesisatlarda da kuru çalışma koruması planlanmalıdır.
Montaj Yeri ve Tesisat Bağlantısı
Kurulumda ilk dikkat edilecek nokta, pompanın sağlam ve düz bir zemine sabitlenmesidir. Emiş ve basma boruları pompanın gövdesine yük bindirmeyecek şekilde ayrıca desteklenmelidir. Emiş borusunun pompaya doğru hafif yükselen bir eğimle döşenmesi havanın hatta birikmesini önler. Elektrik bağlantısı, kaçak akım koruması bulunan bir hat üzerinden ve yetkili bir elektrikçi tarafından yapılmalıdır. Bu adımlar hem güvenli çalışmayı hem de ses ve titreşimin düşük kalmasını sağlar.
Serinin diğer modellerine dikey hidrofor ve hidrofor kategorilerinden, tüm Wilo ürünlerine ise marka sayfasından ulaşabilirsiniz.
