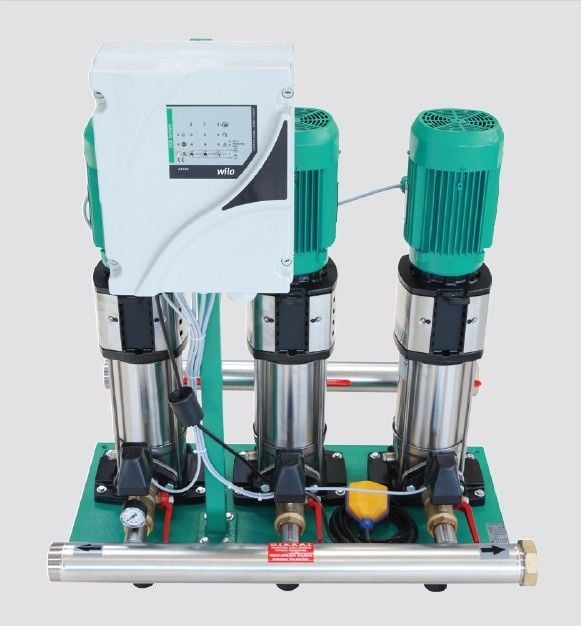

Bu modelde 2 1/2 inç / 2 1/2 inç bağlantı çapı öne çıkar. Wilo COE-Helix V ailesine ait Wilo COE3-Helix V 1006-1/16/E/S Paket Hidrofor, Helix V pompalı, çok kademeli dikey tip paket hidrofor olarak üretilmiştir ve konutlarda, idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamalarında kullanılır.
Başlıca özellikleri şunlardır: Kollektörler paslanmaz çeliktir. Birlikte verilen seviye flatörü depoya sarkıtılır; depoda su bittiğinde hidrofor durur, su geldiğinde kendini yeniden işletmeye alır. Xtreme pano bina otomasyonuna genel arıza bilgisini ve pompa bazında durum bilgisini analog olarak iletir. Motor gücü 0,55 kW'ın üzerindeki tüm motorlar IE3 verime sahiptir.
Wilo COE3-Helix V 1006-1/16/E/S Paket Hidrofor Teknik Özellikleri
- Pompa bağlantı çapı (katalog): 1 1/2 inç/1 1/2 inç
- Pompa sayısı: 3 (üç pompalı)
- Çark: paslanmaz çelik (AISI 304 L)
- Mil: paslanmaz çelik (AISI 304/304L/318LN)
- Mekanik salmastra: Q1BE3GG
- Pompa başına motor gücü: 2,2 kW
- Kullanılan pompa: Helix V 1006-1/16/E/S
- Bağlantı çapı: 2 1/2 inç / 2 1/2 inç
- Gövde: paslanmaz çelik (AISI 304) veya döküm (GG 25), pompa tipine göre
- Basınç sınıfı: PN 16
- Tek pompa ağırlığı (katalog): 46,1 kg
- Conta: EPDM (opsiyonel Viton)
Wilo COE3-Helix V 1006-1/16/E/S Paket Hidrofor Hangi İhtiyaca Uygun?
Wilo COE3-Helix V 1006-1/16/E/S, 2,2 kW motor gücüyle serinin orta güç grubundadır. Aynı güçteki COE3-Helix V 611-1/16/E/S ve COE3-Helix V 1005-1/16/E/S modelleri de değerlendirilebilir; aralarındaki seçim performans eğrisine göre yapılmalıdır. Daha zorlu çalışma koşulları için COE3-Helix V 1007-1/16/E/S (3 kW) bir üst seçenektir. Daha düşük kapasite yeterliyse COE3-Helix V 608-1/16/E/S (1,5 kW) tercih edilebilir. Wilo COE3-Helix V 1006-1/16/E/S seçilirken kataloğun verdiği bağlantı çapı 2 1/2 inç / 2 1/2 inç, pompa sayısı 3 (üç pompalı), pompa başına motor gücü 2,2 kW değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez. Seride Helix V 1006-1/16/E/S pompasıyla kurulan COE2-Helix V 1006-1/16/E/S (çift pompalı), COE1-Helix V 1006-1/16/E/S (tek pompalı) seçeneği de bulunur. Pompa sayısı, en yoğun kullanım anındaki debi ihtiyacına göre belirlenir. Katalog notuna göre hidroforlar uygun hacimde seçilmiş membranlı genleşme tanklarıyla birlikte sipariş edilmelidir; yangın hidroforu olarak kullanımda siren ve lamba (S90/12 V) ayrıca sipariş edilir.
Yangın Söndürme Sistemlerinde Kullanım
Yangın hidroforlarında ana pompaların yanında basıncı sürekli koruyan bir yardımcı (jokey) pompa bulunabilir. Sistemin hangi pompalardan oluşacağı ve kapasiteleri yangın projesine göre belirlenir. Pompa seçimi bu projeyi hazırlayan uzmanla birlikte yapılmalıdır. Wilo COE3-Helix V 1006-1/16/E/S Paket Hidrofor bu tür projelerde değerlendirilebilecek modellerdendir.
Montaj Yeri ve Tesisat Bağlantısı
Hidrofor dairesi planlanırken servis erişimi, drenaj imkânı ve havalandırma birlikte düşünülmelidir. Su kaçağı ihtimaline karşı zeminde bir süzgeç bulunması, olası bir arızada hasarı sınırlar. Emiş tarafında kullanılacak vana, filtre ve çekvalf gibi elemanlar boru çapını daraltmamalıdır. Basma hattına konulan bir kapama vanası, bakım sırasında tesisatı boşaltmadan pompaya müdahale etmeyi mümkün kılar.
