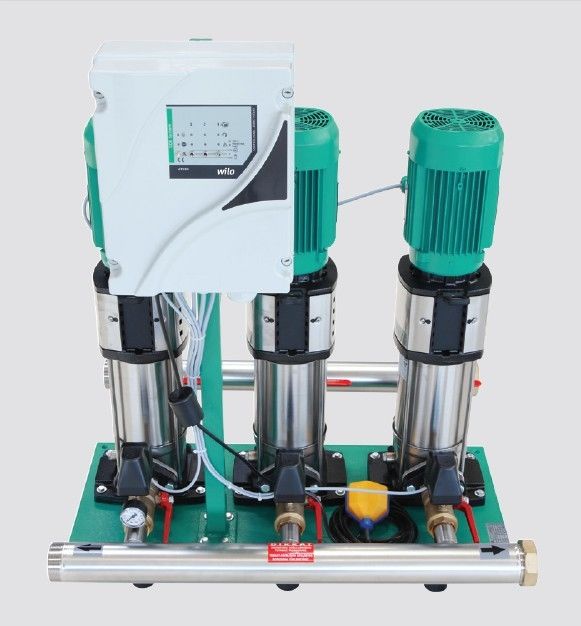

Katalog ve ürün sayfasına göre pompanın DN 100/ 3 inç bağlantı çapı değeri bulunur. Wilo COE-Helix V ailesine ait Wilo COE3-Helix V 1607-1/16/E/S Paket Hidrofor, Helix V pompalı, çok kademeli dikey tip paket hidrofor olarak üretilmiştir ve konutlarda, idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamalarında kullanılır.
Başlıca özellikleri şunlardır: Hidrofor; yüksek verimli Helix V veya Helix FIRST pompa ya da pompalar, Xtreme kontrol panosu, pompa adedi kadar basınç şalteri ve seviye flatöründen oluşur. Birlikte verilen seviye flatörü depoya sarkıtılır; depoda su bittiğinde hidrofor durur, su geldiğinde kendini yeniden işletmeye alır. Xtreme pano bina otomasyonuna genel arıza bilgisini ve pompa bazında durum bilgisini analog olarak iletir. Direkt şehir şebekesine sıvı sensörü veya basınç presostatı ilavesiyle bağlanabilir; bu durumda pompa hesabında şebeke basıncı dikkate alınmalıdır.
Wilo COE3-Helix V 1607-1/16/E/S Paket Hidrofor Teknik Özellikleri
- Tek pompa ağırlığı (katalog): 76 kg
- Basınç sınıfı: PN 16
- Çark: paslanmaz çelik (AISI 304 L)
- Kullanılan pompa: Helix V 1607-1/16/E/S
- Gövde: paslanmaz çelik (AISI 304) veya döküm (GG 25), pompa tipine göre
- Pompa başına motor gücü: 5,5 kW
- Boru bağlantısı: DN 100/ 3 inç
- Pompa bağlantı çapı (katalog): 2 inç/2 inç
- Mil: paslanmaz çelik (AISI 304/304L/318LN)
- Pompa sayısı: 3 (üç pompalı)
- Mekanik salmastra: Q1BE3GG
- Conta: EPDM (opsiyonel Viton)
Wilo COE3-Helix V 1607-1/16/E/S Paket Hidrofor Hangi İhtiyaca Uygun?
Wilo COE3-Helix V 1607-1/16/E/S, 5,5 kW motor gücüyle serinin orta güç grubundadır. Aynı motor gücündeki COE3-Helix V 625-1/30/E/K/S, COE3-Helix V 627-1/25/E/K/S ile seçim yapılırken iki modelin performans eğrileri karşılaştırılmalıdır. Daha yüksek basınç veya debi gereken tesisatlarda COE3-Helix V 1017-1/25/E/K/S (7,5 kW) değerlendirilebilir. Daha düşük kapasite yeterliyse COE3-Helix V 620-1/25/E/K/S (4 kW) tercih edilebilir. Wilo COE3-Helix V 1607-1/16/E/S seçilirken kataloğun verdiği bağlantı çapı DN 100/ 3 inç, pompa sayısı 3 (üç pompalı), pompa başına motor gücü 5,5 kW değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez. Aynı Helix V 1607-1/16/E/S pompasını kullanan COE2-Helix V 1607-1/16/E/S (çift pompalı), COE1-Helix V 1607-1/16/E/S (tek pompalı) modeli de seride yer alır; aralarındaki fark pompa sayısıdır. Katalog notuna göre hidroforlar uygun hacimde seçilmiş membranlı genleşme tanklarıyla birlikte sipariş edilmelidir; yangın hidroforu olarak kullanımda siren ve lamba (S90/12 V) ayrıca sipariş edilir.
Performans Eğrisi Nasıl Okunur?
Pompa performans eğrisinde yatay eksen debiyi, dikey eksen basma yüksekliğini gösterir. Eğri, pompanın farklı debilerde ulaşabildiği basma yüksekliğini ifade eder; debi arttıkça basma yüksekliği azalır. Tesisatın ihtiyaç duyduğu debi ve basma yüksekliği eğri üzerinde işaretlendiğinde, bu noktanın eğrinin altında ya da üzerinde kalması pompanın uygun olup olmadığını gösterir. Wilo COE3-Helix V 1607-1/16/E/S Paket Hidrofor için eğri bu sayfadaki görsellerde yer alır.
Basınç Sınıfının Önemi
Aynı seride farklı basınç sınıflarında modeller bulunabilir; yüksek kademeli pompalar genellikle daha yüksek basınç sınıfıyla sunulur. Basınç sınıfı yükseldikçe bağlantı tipi de dişliden flanşlıya değişebilir. Tesisatın vana ve bağlantı elemanları da pompanın basınç sınıfına uygun seçilmelidir. Wilo COE3-Helix V 1607-1/16/E/S Paket Hidrofor seçilirken bu uyum kontrol edilmelidir.
Serinin diğer modellerine dikey hidrofor ve hidrofor kategorilerinden, tüm Wilo ürünlerine ise marka sayfasından ulaşabilirsiniz.
