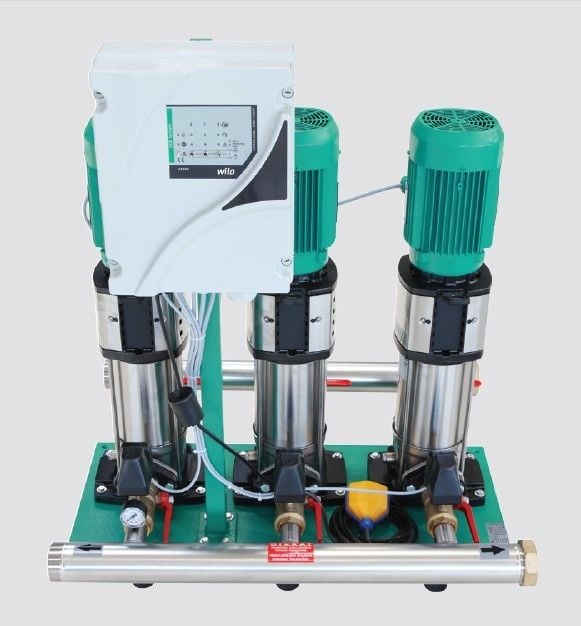

Wilo COE3-Helix V 1608-1/16/E/S Paket Hidrofor; konutlarda, idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamalarında kullanılır. Katalog ve ürün sayfasına göre pompanın DN 100/ 3 inç bağlantı çapı değeri bulunur. Wilo COE-Helix V serisinin bu modeli Helix V pompalı, çok kademeli dikey tip paket hidrofor olarak üretilmiştir.
Bu modelin dikkat çeken yönleri: Hidrofor; yüksek verimli Helix V veya Helix FIRST pompa ya da pompalar, Xtreme kontrol panosu, pompa adedi kadar basınç şalteri ve seviye flatöründen oluşur. Kollektörler paslanmaz çeliktir. Birlikte verilen seviye flatörü depoya sarkıtılır; depoda su bittiğinde hidrofor durur, su geldiğinde kendini yeniden işletmeye alır. Çok pompalı modellerde her pompanın emiş ve basınç hattında vana, basma hattında çekvalf bulunur.
Wilo COE3-Helix V 1608-1/16/E/S Paket Hidrofor Teknik Özellikleri
- Kullanılan pompa: Helix V 1608-1/16/E/S
- Pompa başına motor gücü: 5,5 kW
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Maks. çalışma basıncı: modele göre 16 / 25 / 30 bar
- Akışkan sıcaklığı: -15 / +50 °C
- Pompa bağlantı çapı (katalog): 2 inç/2 inç
- Bağlantı çapı: DN 100/ 3 inç
- Pompa sayısı: 3 (üç pompalı)
- Koruma sınıfı: IP 55
- Basınç sınıfı: PN 16
- Tek pompa ağırlığı (katalog): 77 kg
Wilo COE3-Helix V 1608-1/16/E/S Paket Hidrofor Hangi İhtiyaca Uygun?
Seride 5,5 kW motor gücüne sahip olan Wilo COE3-Helix V 1608-1/16/E/S, orta güç grubundadır. Aynı motor gücündeki COE3-Helix V 627-1/25/E/K/S, COE3-Helix V 1012-1/16/E/S ile seçim yapılırken iki modelin performans eğrileri karşılaştırılmalıdır. Daha zorlu çalışma koşulları için COE3-Helix V 1019-1/25/E/K/S (7,5 kW) bir üst seçenektir. Daha düşük kapasite yeterliyse COE3-Helix V 618-1/25/E/K/S (4 kW) tercih edilebilir. Katalogda Wilo COE3-Helix V 1608-1/16/E/S için bağlantı çapı DN 100/ 3 inç, pompa sayısı 3 (üç pompalı), pompa başına motor gücü 5,5 kW değerleri verilir; pompa değiştirilirken mevcut tesisatın bağlantı ölçüsü ve yapı boyu bu değerlerle karşılaştırılmalıdır. Seride Helix V 1608-1/16/E/S pompasıyla kurulan COE2-Helix V 1608-1/16/E/S (çift pompalı), COE1-Helix V 1608-1/16/E/S (tek pompalı) seçeneği de bulunur. Pompa sayısı, en yoğun kullanım anındaki debi ihtiyacına göre belirlenir.
Doğru Model Seçimi
Gereğinden büyük bir pompa seçmek hem satın alma maliyetini hem de enerji tüketimini artırır; küçük bir pompa ise yoğun kullanım saatlerinde yetersiz kalır. Bu nedenle kesin seçim için tesisatın debi ve basma yüksekliği ihtiyacı bir uzman tarafından hesaplanmalıdır. Hesaplanan çalışma noktasının pompa eğrisinin orta bölgesine düşmesi verimli çalışma sağlar. Wilo COE3-Helix V 1608-1/16/E/S Paket Hidrofor için de bu yaklaşım geçerlidir.
Montaj Yeri ve Tesisat Bağlantısı
Hidrofor kuru, havalandırılan, donma riski olmayan ve bakım için etrafında yeterli boşluk bulunan bir alana kurulmalıdır. Emiş hattı mümkün olduğunca kısa tutulmalı, boru çapı pompanın emiş ağzından küçük olmamalı ve hatta hava cebi oluşturacak tepe noktalarından kaçınılmalıdır. Depodan emiş yapılan sistemlerde emiş ucuna dip klapesi ya da çekvalf konulması pompanın her çalışmada yeniden su almasını kolaylaştırır. Basma tarafında esnek bağlantı elemanı kullanmak titreşimin tesisata geçmesini azaltır.
Farklı kapasitedeki alternatifler için dikey hidrofor ve hidrofor kategorilerine, diğer Wilo ürünleri için marka sayfasına göz atabilirsiniz.
