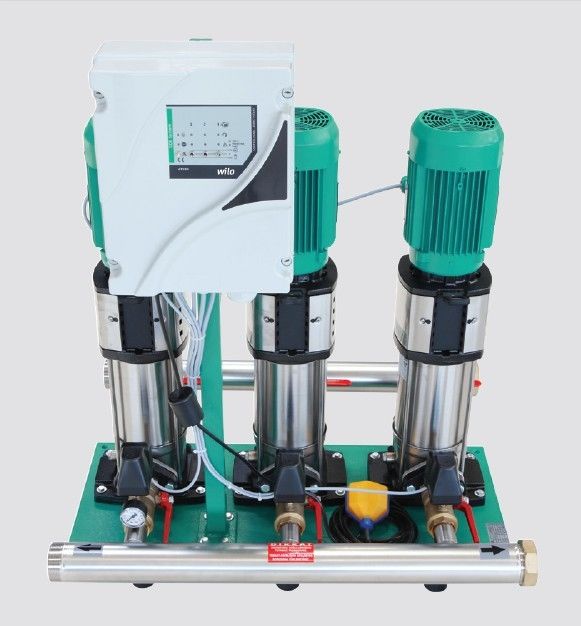

Wilo COE-Helix V serisinin bu modeli Helix V pompalı, çok kademeli dikey tip paket hidrofor olarak üretilmiştir. Wilo COE3-Helix V 615-1/16/E/S Paket Hidrofor; konutlarda, idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamalarında kullanılır. Bu modelde 2 inç / 2 inç bağlantı çapı öne çıkar.
Bu modelin dikkat çeken yönleri: Birlikte verilen seviye flatörü depoya sarkıtılır; depoda su bittiğinde hidrofor durur, su geldiğinde kendini yeniden işletmeye alır. Xtreme pano bina otomasyonuna genel arıza bilgisini ve pompa bazında durum bilgisini analog olarak iletir. Çok pompalı modellerde her pompanın emiş ve basınç hattında vana, basma hattında çekvalf bulunur. Pompaların MEI değeri ≥ 0,7'dir.
Wilo COE3-Helix V 615-1/16/E/S Paket Hidrofor Teknik Özellikleri
- Pompa bağlantı çapı (katalog): 1 1/4 inç/1 1/4 inç
- Boru bağlantısı: 2 inç / 2 inç
- Kullanılan pompa: Helix V 615-1/16/E/S
- Koruma sınıfı: IP 55
- Basınç sınıfı: PN 16
- Pompa sayısı: 3 (üç pompalı)
- Akışkan sıcaklığı: -15 / +50 °C
- Pompa başına motor gücü: 3 kW
- Maks. çalışma basıncı: modele göre 16 / 25 / 30 bar
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Tek pompa ağırlığı (katalog): 71 kg
Wilo COE3-Helix V 615-1/16/E/S Paket Hidrofor Hangi İhtiyaca Uygun?
3 kW motoru sayesinde Wilo COE3-Helix V 615-1/16/E/S serinin orta güç grubundadır. Aynı motor gücündeki COE3-Helix V 1604-1/16/E/S, COE3-Helix V 420-1/25/E/S ile seçim yapılırken iki modelin performans eğrileri karşılaştırılmalıdır. Daha zorlu çalışma koşulları için COE3-Helix V 1011-1/16/E/S (4 kW) bir üst seçenektir. İhtiyaç daha küçükse COE3-Helix V 609-1/16/E/S (2,2 kW) yeterli olabilir. Eski bir pompanın yerine Wilo COE3-Helix V 615-1/16/E/S takılacaksa kataloğa göre bağlantı çapı 2 inç / 2 inç, pompa sayısı 3 (üç pompalı), pompa başına motor gücü 3 kW değerlerine bakılmalı, boru hattındaki ölçülerle uyumu kontrol edilmelidir. Pompa sayısı farklı bir seçenek arayanlar için COE2-Helix V 615-1/16/E/S (çift pompalı), COE1-Helix V 615-1/16/E/S (tek pompalı) modeli, aynı Helix V 615-1/16/E/S pompasıyla sunulur.
Frekans Konvertörüyle Kullanım
Konvertörlü kullanımda motorun soğutması ve elektriksel uyumu dikkate alınmalıdır. Bazı uygulamalarda konvertör ile motor arasına filtre konulması gerekebilir. Bu ayrıntılar sistem tasarlanırken netleştirilmelidir. Wilo COE3-Helix V 615-1/16/E/S Paket Hidrofor için motor verileri bu planlamada kullanılabilir.
Montaj Önerileri
Pompa, sağlam ve düz bir zemine sabitlenmeli, bakım için etrafında yeterli boşluk bırakılmalıdır. Emme ve basma hatlarına kapama vanası konulması, ileride yapılacak bakım ve değişimleri kolaylaştırır. Boru hattının ağırlığı pompaya yüklenmemeli, borular ayrı olarak desteklenmelidir. Elektrik bağlantısı topraklı ve uygun korumalı bir hat üzerinden yapılmalıdır. Wilo COE3-Helix V 615-1/16/E/S Paket Hidrofor bu kurallara uygun kurulduğunda sorunsuz çalışır.
Wilo COE3-Helix V 615-1/16/E/S Paket Hidrofor ile benzer ürünleri dikey hidrofor ve hidrofor kategorilerinde, diğer Wilo ürünlerini ise marka sayfasında inceleyebilirsiniz.
