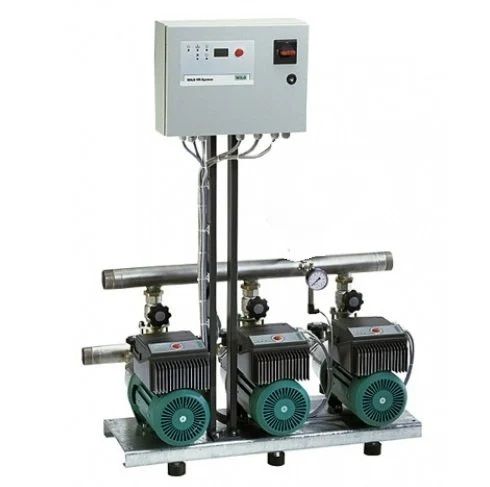

Katalog ve ürün sayfasına göre pompanın 2 inç/2 inç bağlantı çapı değeri bulunur. Wilo COE-WP ailesine ait Wilo COE3-WP101 Paket Hidrofor, WP pompalı, iki kademeli, yatay monoblok tip paket hidrofor olarak üretilmiştir ve bireysel ve toplu yerleşim birimlerinin basınçlı su gereksinimi için kullanılır.
Başlıca özellikleri şunlardır: Hidrofor; WP monoblok pompa ya da pompalar, Xtreme kontrol panosu, basınç şalteri ve seviye flatöründen oluşur. Çok pompalı modellerde pompalar ayarlanan tesis basıncını sabit tutacak şekilde sıra kontrollü olarak devreye girer (rotasyon). Birlikte verilen seviye flatörü depoya sarkıtılır; depoda su bittiğinde hidrofor durur, su geldiğinde yeniden çalışır. Direkt şehir şebekesine sıvı sensörü veya basınç presostatı ilavesiyle bağlanabilir; bu durumda pompa hesabında şebeke basıncı dikkate alınmalıdır. Çok pompalı modellerde her pompanın emiş ve basınç hattında vana, basma hattında çekvalf bulunur.
Wilo COE3-WP101 Paket Hidrofor Teknik Özellikleri
- Boru bağlantısı: 2 inç/2 inç
- Pompa sayısı: 3 (üç pompalı)
- Kullanılan pompa: WP 101
- Motor gücü P2 (kW): 3x 1,5
- Maks. akışkan sıcaklığı: 50 °C
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Koruma sınıfı: IP X4, yalıtım sınıfı F
- Maks. çalışma basıncı: 10 bar
- Çark: pirinç
- Gövde: döküm (GG 25)
- Mil: paslanmaz çelik (COE-WP 101 ve 102 için AISI 430F, diğerleri için AISI 431)
- Mekanik salmastra: seramik-karbon-NBR
Wilo COE3-WP101 Paket Hidrofor Hangi İhtiyaca Uygun?
Wilo COE3-WP101, 1,5 kW motor gücüyle serinin en düşük güçlü modelidir. Daha yüksek basınç veya debi gereken tesisatlarda COE3-WP102 (2,2 kW) değerlendirilebilir. Eski bir pompanın yerine Wilo COE3-WP101 takılacaksa kataloğa göre motor gücü P2 3x 1,5 kW, bağlantı çapı 2 inç/2 inç, pompa sayısı 3 (üç pompalı) değerlerine bakılmalı, boru hattındaki ölçülerle uyumu kontrol edilmelidir. COE1-WP101 (tek pompalı), COE2-WP101 (çift pompalı), bu hidroforla aynı WP101 pompasına sahiptir. Katalog notuna göre çok pompalı modellerde pompalar birbirini otomatik olarak yedekler.
Hidrofor Sistemlerinde Kullanım
Paket hidroforlar genellikle birden fazla çok kademeli pompadan, kollektörlerden ve kontrol panosundan oluşur. Tek pompalı sistemlerde ise pompa uygun bir tank ve basınç şalteriyle tamamlanır. Sistem tasarlanırken pompanın debisi ile tank hacmi birlikte hesaplanmalıdır. Wilo COE3-WP101 Paket Hidrofor için bu hesap tesisatın ihtiyacına göre yapılmalıdır.
Gürültü ve Yerleşim
Kapalı ve havalandırması zayıf odalarda motorun ısınması artabilir. Pompanın çevresinde hava dolaşımına yetecek boşluk bırakılması, motorun soğumasını sağlar ve ömrünü uzatır. Ayrıca pompa, su baskını riski olan alanlarda yerden yükseltilmiş bir kaide üzerine konulmalıdır. Wilo COE3-WP101 Paket Hidrofor yerleştirilirken bu noktalar göz önünde bulundurulmalıdır.
Performans Eğrisi Nasıl Okunur?
Aynı seriye ait pompaların eğrileri genellikle tek bir grafikte gösterilir. Kademe sayısı yüksek olan modellerin eğrisi daha yukarıda yer alır. Seçim yaparken çalışma noktasının eğrinin orta bölümüne denk gelmesi tercih edilir; eğrinin uç bölgelerinde sürekli çalışma verimi düşürebilir. Wilo COE3-WP101 Paket Hidrofor seçilirken bu karşılaştırma yapılabilir.
