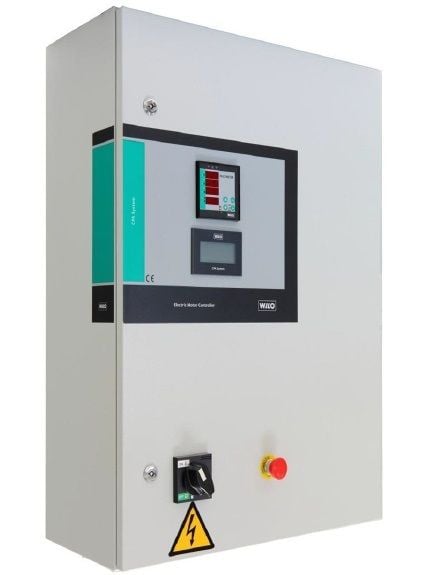

Wilo CPA-FS3/15 SD Kontrol Panosu; terfi istasyonlarında yıldız-üçgen yol vermeli trifaze dalgıç pompaların seviye kontrolü, sıralı çalışması ve korunması için kullanılır. Wilo Genel Bayi Kataloğu (2025) içinde CPA-FS3/15 SD adıyla ve 2485480 ürün koduyla, CPAL / CPA-FS pano tablosunda yer alır; ayrıca FA pompalarının pano listelerinde gösterilir. Katalogda yıldız-üçgen kalkışlı pompalarla CPAL veya CPA-FS pano kullanılması gerektiği belirtilir.
Katalog Bilgileri
- Ürün kodu: 2485480
- Pano tipi: CPA-FS
- Kalkış tipi: yıldız-üçgen (SD)
- Sıralı çalışma, eş yaşlandırma, faz koruma ve nem sensörü işlevleri vardır.
- Pompa sayısı + 2 adet atık su flatörü kullanılmalıdır (pompa kontrolü, kuru çalışmayı önleme, taşkın önleme).
- CPA-FS pano üzerinde multimetre, acil stop ve dokunmatik ekran bulunur; pompa çalışma/hata bilgisi ve acil çalıştırma dokunmatik ekrandan izlenir.
- CPA-FS panodan pompa başına çalışma ve arıza bilgisi alınabilir.
Pano Seçiminde Dikkat Edilecekler
Panonun kurulacağı ortamın sıcaklığı ve nemi de seçimi etkiler. Açık alanda kurulacak panolar uygun koruma sınıfında bir kabin içine alınmalı, doğrudan güneş ve yağmurdan korunmalıdır. Bakım için panonun önünde yeterli çalışma alanı bırakılmalıdır. Wilo CPA-FS3/15 SD Kontrol Panosu kurulurken bu çevresel koşullar dikkate alınmalıdır.
Yıldız-Üçgen Kalkış Nedir?
Büyük güçlü trifaze motorlar doğrudan şebekeye bağlandığında ilk anda nominal akımın birkaç katı akım çeker. Bu ani akım, şebekede gerilim düşümüne ve elektrik tesisatında zorlanmaya neden olur. Yıldız-üçgen kalkışta motor önce yıldız bağlantıda düşük akımla devreye girer, belirli bir hıza ulaştıktan sonra üçgen bağlantıya geçer. Wilo CPA-FS3/15 SD Kontrol Panosu bu kalkış yöntemini kullanan pompalar için hazırlanmış bir kontrol panosudur.
Atık Su İstasyonlarında Elektrik Güvenliği
Atık su istasyonları nemli ve zaman zaman gaz birikmesi olan ortamlardır. Bu nedenle panonun kuyu dışında, iyi havalandırılan ve sudan korunan bir yerde bulunması gerekir. Kablo bağlantılarının sızdırmaz yapılması, kaçak akım koruması ve topraklama elektrik güvenliğinin temel unsurlarıdır. Wilo CPA-FS3/15 SD Kontrol Panosu kurulurken bu güvenlik kuralları eksiksiz uygulanmalıdır.
Kurulum ve Bağlantı
Panonun besleme hattı, pompa motorlarının toplam gücüne ve kalkış akımına uygun kesitte kablo ve uygun sigortalarla oluşturulmalıdır. Topraklama mutlaka yapılmalıdır. Devreye alma sırasında motorların dönüş yönü ve flatörlerin çalışma sırası kontrol edilmelidir. Wilo CPA-FS3/15 SD Kontrol Panosu ile kurulan sistemde bu kontroller ilk çalıştırmada yapılmalıdır.
Bu panoyla kullanılan pompaları atık su tahliye pompası kategorisinde, tüm Wilo ürünlerini ise marka sayfasında inceleyebilirsiniz.
