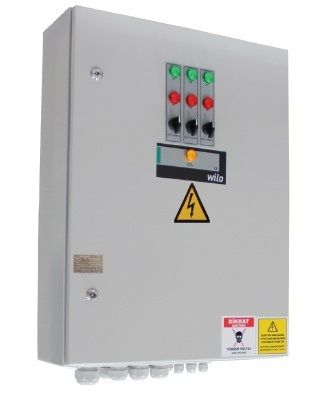

Wilo CPAL2/15 SD Kontrol Panosu; terfi istasyonlarında yıldız-üçgen yol vermeli trifaze dalgıç pompaların seviye kontrolü, sıralı çalışması ve korunması için kullanılır. Wilo Genel Bayi Kataloğu (2025) içinde CPAL2/15 SD adıyla ve 2486778 ürün koduyla, CPAL / CPA-FS pano tablosunda yer alır; ayrıca FA pompalarının pano listelerinde gösterilir. Katalogda yıldız-üçgen kalkışlı pompalarla CPAL veya CPA-FS pano kullanılması gerektiği belirtilir.
Katalog Bilgileri
- Ürün kodu: 2486778
- Pano tipi: CPAL
- Kalkış tipi: yıldız-üçgen (SD)
- Işıklı alarm mevcuttur (opsiyonel sesli alarm).
- Sıralı çalışma, eş yaşlandırma, faz koruma ve nem sensörü işlevleri vardır.
- CPAL pano üzerinde pompa çalışma bilgisi ve acil çalıştırma anahtarı bulunur.
- CPAL panodan pompa başına çalışma ve genel arıza bilgisi alınabilir.
Seviye Kontrolü ve Koruma
Seviye kontrolünde en alt flatör pompanın kuru çalışmasını önler, üstteki flatörler pompaları devreye alır, en üstteki flatör ise taşkın durumunda alarm verir. Flatörlerin kablolarının birbirine dolanmayacak şekilde kuyuya yerleştirilmesi önemlidir. Katalogda bu amaçla S-KU atık su flatörü gösterilir. Wilo CPAL2/15 SD Kontrol Panosu ile kurulan sistemlerde flatör sayısı pompa sayısına göre belirlenmelidir.
Pano Seçiminde Dikkat Edilecekler
Tek pompalı sistemler basit ve ekonomiktir; ancak pompa arızasında sistem durur. İki ya da üç pompalı sistemlerde pompalar birbirini yedekler ve yoğun atık su girişinde birlikte çalışabilir. Kritik terfi istasyonlarında yedekli yapı tercih edilmelidir. Wilo CPAL2/15 SD Kontrol Panosu pompa sayısına göre seçilen panolardandır.
Otomasyon ve Uzaktan İzleme
Uzaktan izleme, özellikle gece ve tatil günlerinde oluşabilecek arızaların fark edilmesini sağlar. Taşkın riskinin yüksek olduğu bodrum ve altyapı istasyonlarında bu izleme hayati önem taşır. Otomasyon bağlantısı planlanırken panonun verebildiği sinyaller dikkate alınmalıdır. Wilo CPAL2/15 SD Kontrol Panosu için sinyal bilgileri katalog notlarında belirtilmiştir.
Yıldız-Üçgen Kalkış Nedir?
Büyük güçlü trifaze motorlar doğrudan şebekeye bağlandığında ilk anda nominal akımın birkaç katı akım çeker. Bu ani akım, şebekede gerilim düşümüne ve elektrik tesisatında zorlanmaya neden olur. Yıldız-üçgen kalkışta motor önce yıldız bağlantıda düşük akımla devreye girer, belirli bir hıza ulaştıktan sonra üçgen bağlantıya geçer. Wilo CPAL2/15 SD Kontrol Panosu bu kalkış yöntemini kullanan pompalar için hazırlanmış bir kontrol panosudur.
Bu panoyla kullanılan pompaları atık su tahliye pompası kategorisinde, tüm Wilo ürünlerini ise marka sayfasında inceleyebilirsiniz.
