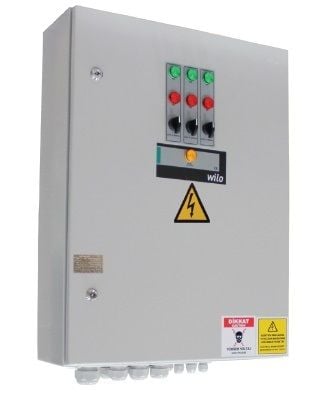

Büyük güçlü dalgıç atık su pompalarında kalkış akımını sınırlamak ve pompaları seviyeye göre yönetmek için Wilo CPAL2/9 SD Kontrol Panosu tercih edilir. Wilo Genel Bayi Kataloğu (2025) içinde CPAL2/9 SD adıyla ve 2486776 ürün koduyla, CPAL / CPA-FS pano tablosunda yer alır; ayrıca Rexa PRO-S, Rexa PRO DN50/65, Rexa PRO DN100, FA pompalarının pano listelerinde gösterilir. Katalogda yıldız-üçgen kalkışlı pompalarla CPAL veya CPA-FS pano kullanılması gerektiği belirtilir.
Katalog Bilgileri
- Ürün kodu: 2486776
- Pano tipi: CPAL
- Kalkış tipi: yıldız-üçgen (SD)
- Pompa sayısı + 2 adet atık su flatörü kullanılmalıdır (pompa kontrolü, kuru çalışmayı önleme, taşkın önleme).
- Işıklı alarm mevcuttur (opsiyonel sesli alarm).
- CPAL pano üzerinde pompa çalışma bilgisi ve acil çalıştırma anahtarı bulunur.
- CPAL panodan pompa başına çalışma ve genel arıza bilgisi alınabilir.
- CPAL panoda termistör rölesi standarttır.
Atık Su İstasyonlarında Elektrik Güvenliği
Patlama riski taşıyan ortamlarda kullanılan pompalar ve elektrik ekipmanları ilgili koruma sınıfına uygun olmalıdır. Pano ve seviye elemanlarının yerleşimi bu kurallara göre planlanmalıdır. Bu tür projelerde uzman bir elektrik tasarımcısıyla çalışılması önerilir. Wilo CPAL2/9 SD Kontrol Panosu seçilirken istasyonun ortam koşulları da değerlendirilmelidir.
Yıldız-Üçgen Kalkış Nedir?
Yıldız-üçgen kalkış, motorun kalkış akımını yaklaşık üçte birine indirir. Bu sayede şebeke daha az zorlanır, sigorta ve kablo seçimi daha ekonomik yapılabilir. Katalogda belirli güçteki ve üzerindeki yıldız-üçgen kalkışlı atık su pompalarıyla CPAL veya CPA-FS pano kullanılması gerektiği belirtilir. Wilo CPAL2/9 SD Kontrol Panosu bu panolardan biridir.
Kurulum ve Bağlantı
Panonun besleme hattı, pompa motorlarının toplam gücüne ve kalkış akımına uygun kesitte kablo ve uygun sigortalarla oluşturulmalıdır. Topraklama mutlaka yapılmalıdır. Devreye alma sırasında motorların dönüş yönü ve flatörlerin çalışma sırası kontrol edilmelidir. Wilo CPAL2/9 SD Kontrol Panosu ile kurulan sistemde bu kontroller ilk çalıştırmada yapılmalıdır.
Kablo Uzunluğu ve Yerleşim
Flatör kabloları ile pompa güç kabloları kuyu içinde birbirinden ayrı tutulmalıdır. Bu, flatörlerin serbest hareket etmesini sağlar ve kabloların hasar görmesini önler. Panoya giriş yapılan noktada kablolar etiketlenirse bakım sırasında karışıklık yaşanmaz. Wilo CPAL2/9 SD Kontrol Panosu ile kurulan sistemlerde bu düzen bakım kolaylığı sağlar.
