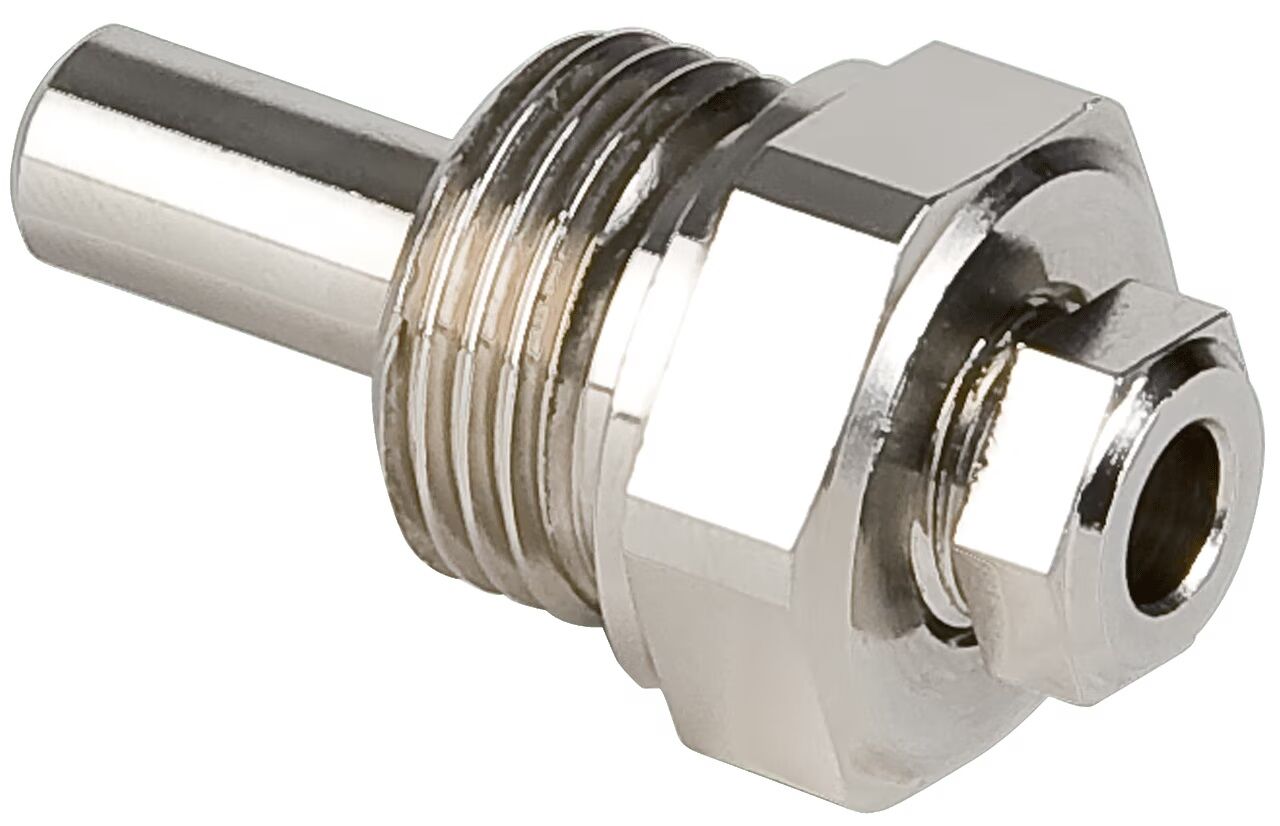

Wilo Daldırma Manşonu 45 mm, G 1/2 inç bağlantılı ve 45 mm daldırma derinliğine sahip, sıcaklık sensörünün boru içine yerleştirilmesini sağlayan manşondur. Wilo Genel Bayi Kataloğu (2025) içinde Daldırma Manşonu G 1/2 inç, 45 mm adıyla ve 2193423 ürün koduyla, Stratos MAXO ve Stratos MAXO-D pompaların aksesuar tablolarında manşon seti olarak yer alır. Katalogdaki sensör notuna göre DN 25 ile DN 50 arasındaki borularda 45 mm daldırma derinliğindeki manşon kullanılır.
Katalog Bilgileri
- Ürün kodu: 2193423
- Bağlantı: G 1/2 inç
- Daldırma derinliği: 45 mm
- Önerilen boru çapı: DN 25 – DN 50
- Aksesuar tablosunda geçtiği seriler: Wilo Stratos MAXO, Stratos MAXO-D
Daldırma Manşonu Neden Gerekir?
Daldırma tipi sıcaklık sensörleri, ölçüm yapacakları boru ya da depo içine doğrudan sokulmaz; bunun yerine tesisata kalıcı olarak yerleştirilen bir manşonun içine takılır. Manşon, sensörü suyla doğrudan temastan korur ve sensörün tesisat boşaltılmadan sökülüp takılabilmesini sağlar. Bu sayede sensör değişimi ya da kontrolü sırasında sistemin suyu boşaltılmaz, basınç düşürülmez. Manşonun uzunluğu, sensör ucunun boru içindeki akışa yeterince uzanmasını ve sıcaklığı doğru ölçmesini belirler. Wilo Daldırma Manşonu 45 mm bu amaçla kullanılan bir montaj parçasıdır.
Doğru Daldırma Derinliği
Manşon seçiminde belirleyici olan, takılacağı borunun çapıdır. Wilo kataloğunda PT 1000 A sensörle birlikte DN 25 ile DN 50 arasındaki borularda 45 mm daldırma derinliğine sahip manşon, DN 65 ile DN 100 arasındaki borularda ise 100 mm daldırma derinliğine sahip manşon verilmesi gerektiği belirtilir. Kısa bir manşon büyük çaplı boruda sensör ucunun akışın kenarında kalmasına, uzun bir manşon ise küçük çaplı boruda akışı daraltmasına yol açabilir. Wilo Daldırma Manşonu 45 mm bu nedenle boru çapına göre seçilmelidir.
Sensörün Montaj Noktası
Sıcaklık sensörünün nereye takılacağı, pompanın hangi işletim moduyla çalışacağına bağlıdır. Sensör, sıcaklığı izlenmek istenen hatta ve suyun karıştığı, sıcaklığın temsil edici olduğu bir noktaya yerleştirilmelidir. Vanaların, eşanjörlerin veya kör uçların hemen yanına takılan sensörler yanıltıcı değerler ölçebilir. Yanlış konumdaki bir sensör, pompanın gereğinden fazla ya da az çalışmasına neden olur. Bu nedenle montaj yeri tesisat projesine göre belirlenmeli, gerekirse proje sorumlusuyla birlikte kararlaştırılmalıdır. Wilo Daldırma Manşonu 45 mm doğru noktaya yerleştirildiğinde pompa güvenilir sıcaklık bilgisiyle çalışır.
