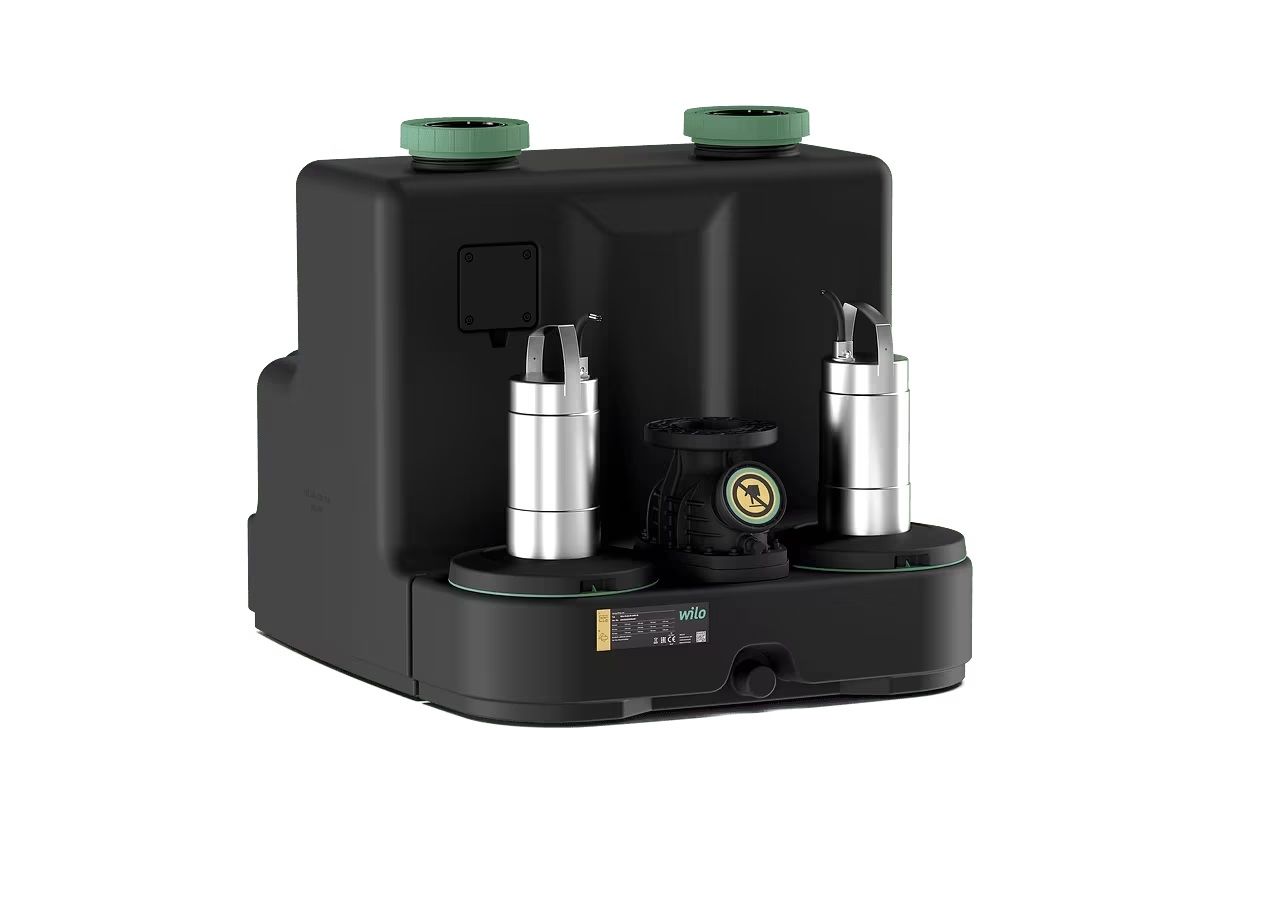

Wilo DrainLift SANI-XL.19/T540/4-CEE Foseptik Tahliye Cihazı, Wilo'nun SANI-XL serisinde yer alan trifaze bir atık su terfi istasyonudur. Doğal eğimle kanalizasyona ulaşamayan kaba atık suyu iki pompa ile basınç hattına gönderir. Wilo'ya göre bu cihaz, DrainLift SANI-XL.19T/4 (2549946) modelinin yerini almıştır.
Wilo DrainLift SANI-XL.19/T540/4-CEE Foseptik Tahliye Cihazı Teknik Özellikleri
- Ürün kodu: 6098877 (önceki model DrainLift SANI-XL.19T/4: 2549946)
- Motor gücü: 2 x 3,9 kW; nominal akım: 2 x 8,5 A
- Tank hacmi: 375 l; maks. kumanda hacmi: 286 l
- Şebeke: 3~400 V, 50 Hz; fiş: CEE 32A, 3P+N+PE
- Pompa sayısı: 2; nominal devir: 2879 1/min
- İşletim türü: S1; katı madde geçirgenliği: 65 mm
- Ölçüler (U x G x Y): 1025 x 877 x 840 mm; net ağırlık yaklaşık 97 kg
- Basınç bağlantısı DN80; giriş DN100/150/200, havalandırma DN70
Wilo DrainLift SANI-XL.19/T540/4-CEE Foseptik Tahliye Cihazı: Kimler İçin Uygun?
SANI-XL ailesindeki bu model, trifaze (3~400 V) şebekesi olan binalar için hazırlanmıştır. 2 x 3,9 kw motor gücü, 2 x 8,5 A nominal akım ve CEE 32A, 3P+N+PE fiş bağlantısıyla gelir. 375 litre tank hacmi, ana drenaj seviyesinin altında kalan tuvalet ve duş gibi ıslak hacimlerden gelen atık suyun toplanması için tampon görevi görür. Wilo DrainLift SANI-XL.19/T540/4-CEE Foseptik Tahliye Cihazı, net ağırlığı yaklaşık 97 kg olan ve 1025 x 877 mm taban ölçüsüne sahip bir cihazdır; kurulum yerinde bu alanın ve bakım için erişim boşluğunun bırakılması gerekir.
Kurulumda Dikkat Edilecekler
DrainLift SANI cihazları, gövdenin yan yüzeylerindeki serbest delik alanları sayesinde girişlerin farklı yönlerden alınmasına izin verir; giriş deliği için dairesel delik açma testeresi ve giriş sızdırmazlığı katalogda özellikler arasında yer alır. Hava tahliye hattı çatıya kadar yükseltilmeli, basınç hattı karşı basınç seviyesinin üzerinden geçirilmelidir. Wilo'nun montaj çizimlerinde ayrıca giriş hattında ve basınç hattında kesme sürgüsü, pompa çukuru boşaltma hattı ve manuel diyaframlı pompa gösterilir.
Kesintisiz Tahliye Gerekiyorsa
Katalogdaki nota göre, foseptik tahliye sistemine giriş akışının normal işletim sırasında kesilmesi mümkün değilse, sistem aynı performansa sahip ve ihtiyaç durumunda kendiliğinden devreye giren ikinci bir tahliye sistemiyle donatılmalıdır (DIN EN 12050-1 A1). Katalogda SANI-M için ikinci sistem olarak bir DrainLift M2, SANI-L için RexaLift FIT L2 örnek gösterilir. Bu gereklilik, cihaz seçilmeden önce binanın kullanım şekline göre değerlendirilmelidir; aksi hâlde bakım veya arıza sırasında tahliye durabilir.
Giriş ve Bağlantı Seçenekleri
DrainLift SANI cihazlarında girişler serbestçe seçilebilir; katalog SANI-S, SANI-M ve SANI-XL için yan yüzeylerde serbest delik alanı, SANI-L için serbest seçilebilen girişler belirtir. Giriş bağlantısı SANI-S, M ve L'de DN100/150, SANI-XL'de DN100/150/200'dür. Giriş delikleri dairesel delik açma testeresiyle açılır ve giriş sızdırmazlığıyla kapatılır. Basınç bağlantısı tüm ailede DN80'dir. Girişin yerden minimum yüksekliği SANI-M ve SANI-L'de 18 cm, SANI-XL'de 70 cm'dir.
