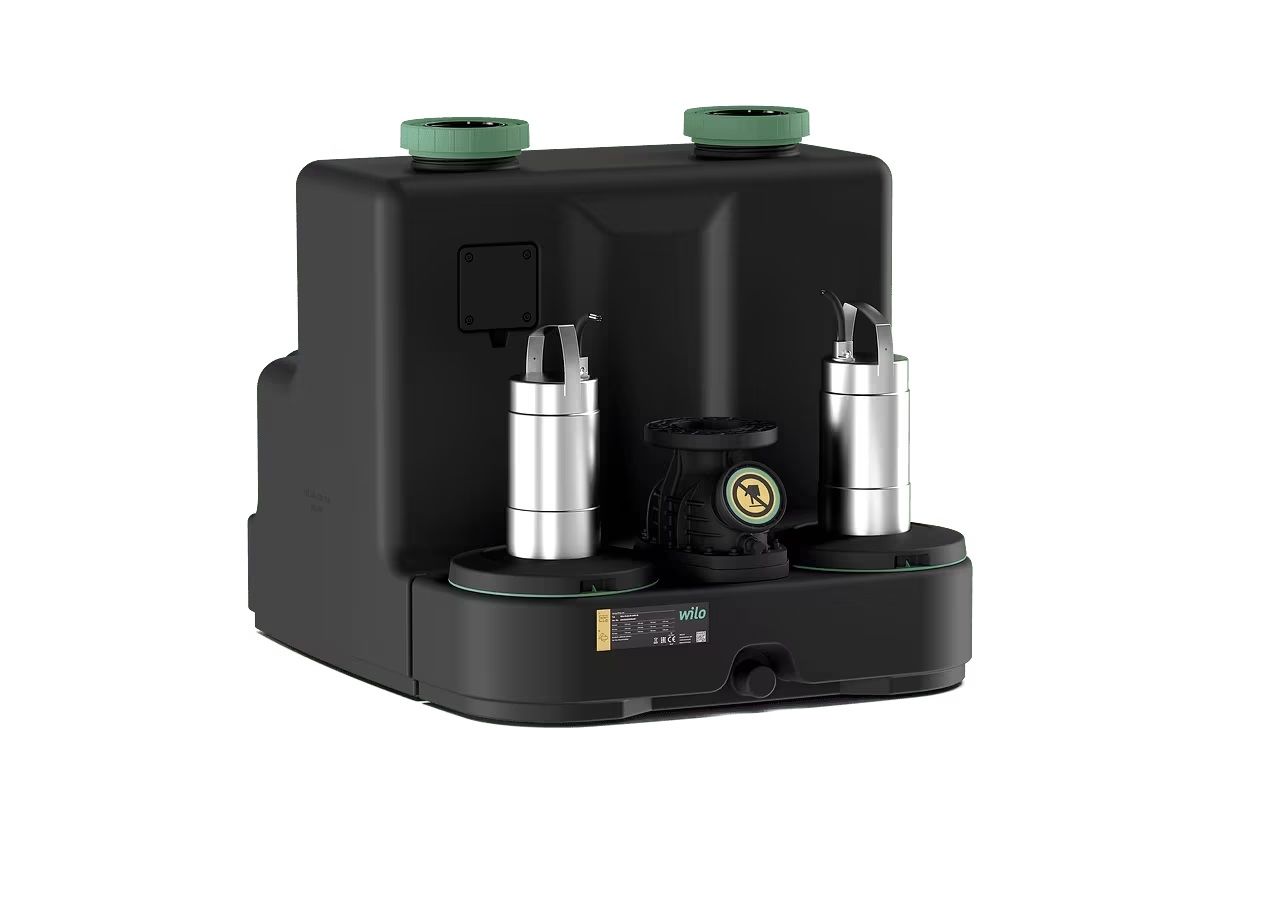

Wilo DrainLift SANI-XL.23/T540/4-CEE Foseptik Tahliye Cihazı, konut ve ticari binalarda karşı basınç seviyesinin altında kalan ıslak hacimler için tasarlanmış trifaze bir foseptik tahliye cihazıdır. Haznesinde iki pompa bulunur. Ürün, Wilo kayıtlarında DrainLift SANI-XL.23T/4 (2549947) cihazının yeni nesil versiyonu olarak geçer.
Wilo DrainLift SANI-XL.23/T540/4-CEE Foseptik Tahliye Cihazı Teknik Özellikleri
- Ürün kodu: 6098884 (önceki model DrainLift SANI-XL.23T/4: 2549947)
- Motor gücü: 2 x 5 kW; nominal akım: 2 x 9,8 A
- Tank hacmi: 375 l; maks. kumanda hacmi: 286 l
- Şebeke: 3~400 V, 50 Hz; fiş: CEE 32A, 3P+N+PE
- Pompa sayısı: 2; nominal devir: 2848 1/min
- İşletim türü: S1; katı madde geçirgenliği: 65 mm
- Ölçüler (U x G x Y): 1025 x 877 x 840 mm; net ağırlık yaklaşık 98 kg
- Basınç bağlantısı DN80; giriş DN100/150/200, havalandırma DN70
Wilo DrainLift SANI-XL.23/T540/4-CEE Foseptik Tahliye Cihazı: Serideki Yeri
SANI-XL ailesinde motor gücü, besleme tipi ve işletim türüne göre farklı modeller bulunur; Wilo DrainLift SANI-XL.23/T540/4-CEE Foseptik Tahliye Cihazı bunlardan trifaze (3~400 V) olanıdır. Katalogda 2 x 5 kW motor gücü, 2 x 9,8 A nominal akım verilir. Aynı aileden XL.11/T540/4-CEE, XL.11/M523/4-CEE, XL.17/T540/4-CEE gibi modeller daha düşük veya daha yüksek basma kapasitesi sunar. Ürün sayfasına göre cihazın yüksekliği 840 mm, net ağırlığı yaklaşık 98 kg, nominal devri 2848 1/min'dir. Seçim yapılırken performans eğrisinde ihtiyaç duyulan debi ve basma yüksekliği işaretlenmelidir.
Alarm ve Arıza Bildirimi
Foseptik haznesinin taşması, binada ciddi hasara yol açabilir. Bu yüzden DrainLift SANI serisinde kontrol panosu yüksek su seviyesi için uyarı verir; katalogda S, M ve L ailelerinde şebekeden bağımsız entegre alarm işlevi, L ve XL ailelerinde sesli ve ışıklı alarm belirtilir. Genel arıza bildirimi gerilimsiz kontak üzerinden bina otomasyonuna veya ayrı bir uyarı sistemine aktarılabilir. Katalogda aksesuar olarak Drain Alarm cihazı da listelenir. Alarmın duyulabileceği bir noktada olması ve arıza bildiriminin sorumlu kişiye ulaşması, kurulum sırasında planlanmalıdır.
Hacim ve Boyut Seçimi
DrainLift SANI ailesi dört boyutta sunulur: SANI-S 47 litre, SANI-M 99 litre, SANI-L 122 veya 137 litre, SANI-XL 358 veya 375 litre tank hacmine sahiptir. Maksimum kumanda hacmi sırasıyla 32, 74, 91 ve 286 litredir. Daha büyük tank, bir çalışma döngüsünde daha fazla su toplanmasını ve pompanın daha seyrek çalışmasını sağlar. Bu nedenle bağlanacak ıslak hacimlerin sayısı arttıkça büyük modeller öne çıkar. Cihaz seçilmeden önce kurulum yerinin ölçüleri ürün sayfasındaki değerlerle karşılaştırılmalıdır.
Kontrol Panosu
DrainLift SANI cihazları kontrol panosuyla birlikte gelir. Katalogda SANI-L için /1 modellerde MS-L, /4 modellerde EC-L kontrol panosu belirtilir; /4 modellerde EC-L panosu LCD ekran ve Modbus arayüzü sunar. Pano, flatör veya seviye sensöründen aldığı bilgiye göre pompaları çalıştırıp durdurur, termik motor denetimini izler ve yüksek su seviyesinde alarm verir. Genel arıza bildirimi gerilimsiz kontak üzerinden dışarı aktarılır. SANI-L ailesinde kontrol panosunun koruma sınıfı IP54 olarak verilir.
