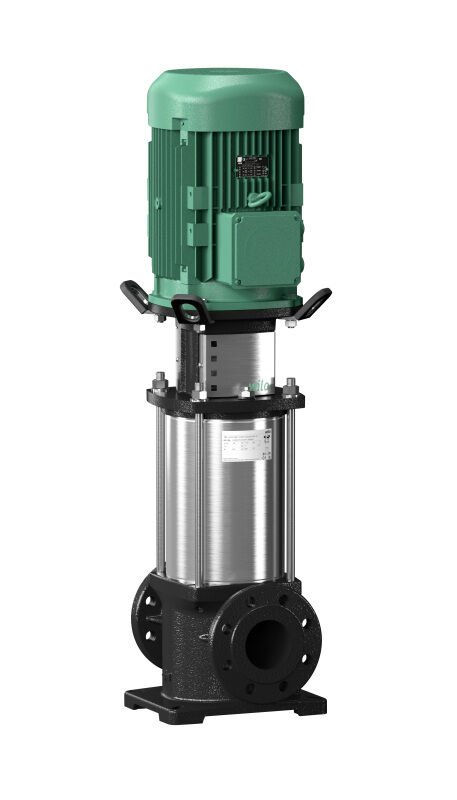

Wilo Helix FIRST V 1009-5/16/E/S Dikey Santrifüj Pompa; su temini ve basınç yükseltme, endüstriyel sirkülasyon sistemleri, proses suyu, kapalı soğutma devreleri, yangın söndürme sistemleri, yıkama sistemleri ve sulama uygulamalarında kullanılır. Bu modelde 1 1/2 inç/1 1/2 inç bağlantı çapı öne çıkar. Wilo Helix FIRST V serisinin bu modeli normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa olarak üretilmiştir.
Bu modelin dikkat çeken yönleri: Çarkları, ana çarkları ve kademe gövdesi korozyona dayanıklıdır. Sağlam bir kaplin koruyucu bulunur. Talep üzerine motor koruması veya ATEX gibi özel durumlara uyarlanabilir. %40'a kadar glikol-su karışımlı sıvılarla uyumludur.
Wilo Helix FIRST V 1009-5/16/E/S Dikey Santrifüj Pompa Teknik Özellikleri
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Basınç dayanımı: PN 16
- Emiş / basma bağlantısı: G 1½ / G 1½
- Güç faktörü (cos φ): 0,87
- Ağırlık (kg): 69
- Motor enerji verimliliği sınıfı: IE3
- Motor gücü P2 (kW): 4
- Mil: paslanmaz çelik (AISI304L)
- Ölçüler (U x Y x G): 248 x 951 x 252 mm
- Akışkan sıcaklığı: -20 / +120 °C
- Motor verimi (%100 yükte): 88,1 %
- Bağlantı çapı: 1 1/2 inç/1 1/2 inç
- Nominal devir hızı: 2900 1/min
- Nominal akım: 7,4 A
- Çark: paslanmaz çelik (AISI304L)
Wilo Helix FIRST V 1009-5/16/E/S Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?
4 kW motoru sayesinde Wilo Helix FIRST V 1009-5/16/E/S serinin orta güç grubundadır. Helix FIRST V 1606-5/16/E/S, Helix FIRST V 426-5/25/E/KS de aynı motor gücündedir; hangisinin uygun olduğu tesisatın debi ve basma yüksekliği ihtiyacına bakılarak belirlenir. Daha zorlu çalışma koşulları için Helix FIRST V 1015-5/25/E/KS (5,5 kW) bir üst seçenektir. İhtiyaç daha küçükse Helix FIRST V 613-5/16/E/S (3 kW) yeterli olabilir. Eski bir pompanın yerine Wilo Helix FIRST V 1009-5/16/E/S takılacaksa kataloğa göre motor gücü P2 4 kW, basınç dayanımı PN 16, bağlantı çapı 1 1/2 inç/1 1/2 inç değerlerine bakılmalı, boru hattındaki ölçülerle uyumu kontrol edilmelidir.
Performans Eğrisi Nasıl Okunur?
Aynı seriye ait pompaların eğrileri genellikle tek bir grafikte gösterilir. Kademe sayısı yüksek olan modellerin eğrisi daha yukarıda yer alır. Seçim yaparken çalışma noktasının eğrinin orta bölümüne denk gelmesi tercih edilir; eğrinin uç bölgelerinde sürekli çalışma verimi düşürebilir. Wilo Helix FIRST V 1009-5/16/E/S Dikey Santrifüj Pompa seçilirken bu karşılaştırma yapılabilir.
Çok Kademeli Pompa Nasıl Çalışır?
Tek kademeli pompalar yüksek basınç üretmek için büyük çaplı çark ve yüksek devir gerektirir. Çok kademeli pompalarda ise basınç, küçük çapta birden fazla çarkın ardışık çalışmasıyla elde edilir. Bu yapı hem daha kompakt bir gövde sağlar hem de verimli bir basınç artışı sunar. Model adındaki kademe sayısı, pompanın basınç kapasitesi hakkında fikir verir. Wilo Helix FIRST V 1009-5/16/E/S Dikey Santrifüj Pompa için de seçim bu mantıkla yapılır.
Serinin diğer modellerine dikey çok kademeli pompa ve santrifüj pompa kategorilerinden, tüm Wilo ürünlerine ise marka sayfasından ulaşabilirsiniz.
