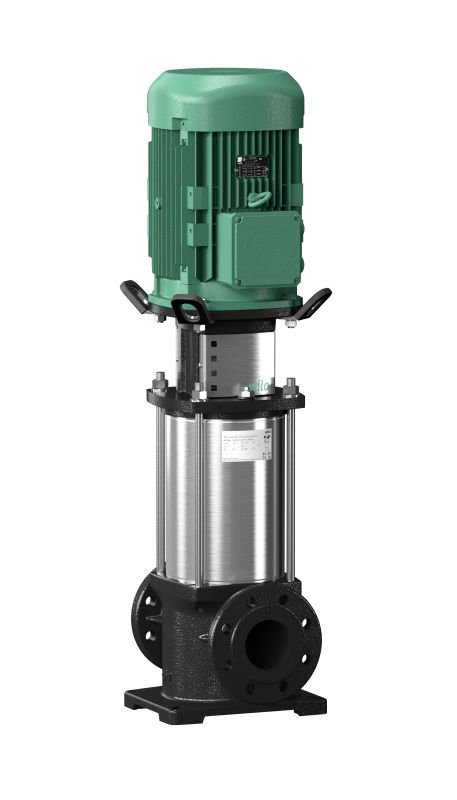

Katalog ve ürün sayfasına göre pompanın 2 inç/2 inç bağlantı çapı değeri bulunur. Wilo Helix FIRST V ailesine ait Wilo Helix FIRST V 1603-5/16/E/S Dikey Santrifüj Pompa, normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa olarak üretilmiştir ve binalarda su temini ve basınç yükseltmenin yanı sıra proses suyu, kapalı soğutma devreleri ve endüstriyel sirkülasyon sistemlerinde görev alır.
Başlıca özellikleri şunlardır: Çarkları, ana çarkları ve kademe gövdesi korozyona dayanıklıdır. Fazla yer kaplamayan, bakımı kolay kompakt bir yapıya sahiptir. 0,75 kW ve üzeri motor güçlerinde motor verimliliği IE3'tür. %40'a kadar glikol-su karışımlı sıvılarla uyumludur.
Wilo Helix FIRST V 1603-5/16/E/S Dikey Santrifüj Pompa Teknik Özellikleri
- Ağırlık (kg): 45,1
- Akışkan sıcaklığı: -20 / +120 °C
- Emiş / basma bağlantısı: G 2 / G 2
- Nominal devir hızı: 2900 1/min
- Motor gücü P2 (kW): 2,2
- Boru bağlantısı: 2 inç/2 inç
- Maks. çalışma basıncı: modele göre 16 / 25 / 30 bar
- Motor enerji verimliliği sınıfı: IE3
- Boyutlar (uzunluk x yükseklik x genişlik): 248 x 749 x 252 mm
- Güç faktörü (cos φ): 0,87
- Motor verimi (%100 yükte): 85,9 %
- Basınç dayanımı: PN 16
- Çekilen akım (nominal): 4,3 A
Wilo Helix FIRST V 1603-5/16/E/S Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?
Seride 2,2 kW motor gücüne sahip olan Wilo Helix FIRST V 1603-5/16/E/S, orta güç grubundadır. Aynı motor gücündeki Helix FIRST V 1006-5/16/E/S, Helix FIRST V 413-5/16/E/S ile seçim yapılırken iki modelin performans eğrileri karşılaştırılmalıdır. Daha yüksek basınç veya debi gereken tesisatlarda Helix FIRST V 1008-5/16/E/S (3 kW) değerlendirilebilir. İhtiyaç daha küçükse Helix FIRST V 607-5/16/E/S (1,5 kW) yeterli olabilir. Wilo Helix FIRST V 1603-5/16/E/S seçilirken kataloğun verdiği motor gücü P2 2,2 kW, basınç dayanımı PN 16, bağlantı çapı 2 inç/2 inç değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez.
Performans Eğrisi Nasıl Okunur?
Pompa performans eğrisinde yatay eksen debiyi, dikey eksen basma yüksekliğini gösterir. Eğri, pompanın farklı debilerde ulaşabildiği basma yüksekliğini ifade eder; debi arttıkça basma yüksekliği azalır. Tesisatın ihtiyaç duyduğu debi ve basma yüksekliği eğri üzerinde işaretlendiğinde, bu noktanın eğrinin altında ya da üzerinde kalması pompanın uygun olup olmadığını gösterir. Wilo Helix FIRST V 1603-5/16/E/S Dikey Santrifüj Pompa için eğri bu sayfadaki görsellerde yer alır.
Çok Kademeli Pompa Nasıl Çalışır?
Çok kademeli santrifüj pompalarda tek bir mil üzerine art arda dizilmiş birden fazla çark bulunur. Su ilk çarktan çıkıp kademe bölmesi üzerinden bir sonraki çarka yönlendirilir ve her kademede basıncı biraz daha artar. Bu sayede tek kademeli bir pompaya göre aynı debide çok daha yüksek basma yüksekliğine ulaşılır. Kademe sayısı arttıkça pompanın basabildiği yükseklik de artar. Wilo Helix FIRST V 1603-5/16/E/S Dikey Santrifüj Pompa bu çalışma prensibine göre tasarlanmıştır.
Serinin diğer modellerine dikey çok kademeli pompa ve santrifüj pompa kategorilerinden, tüm Wilo ürünlerine ise marka sayfasından ulaşabilirsiniz.
