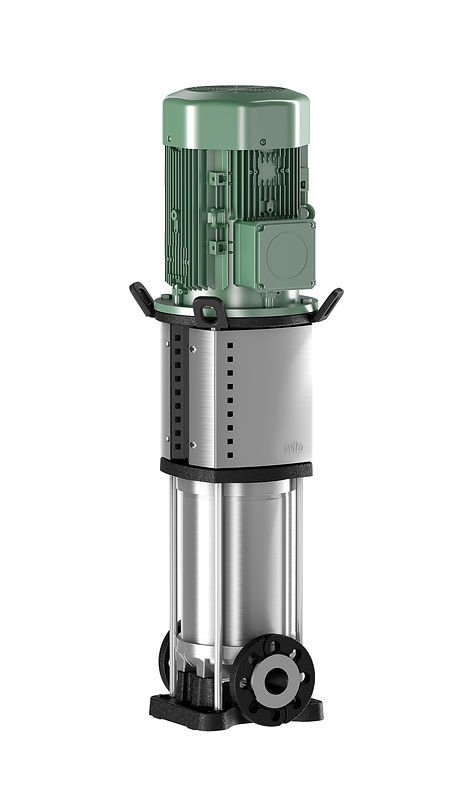

Katalog ve ürün sayfasına göre pompanın 1 1/2 inç/1 1/2 inç bağlantı çapı değeri bulunur. Wilo Helix V 1002-1/16/E/S Dikey Santrifüj Pompa; su temini ve basınç yükseltme, endüstriyel sirkülasyon sistemleri, proses suyu, kapalı soğutma devreleri, yangın söndürme sistemleri, yıkama sistemleri ve sulama uygulamalarında kullanılır. Wilo Helix V serisinin bu modeli normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa olarak üretilmiştir.
Bu modelin dikkat çeken yönleri: Verimlilik derecesi optimize edilmiş, lazer kaynaklı 2D/3D hidroliğe sahiptir. Çarkları, ana çarkları ve kademe gövdesi korozyona dayanıklıdır. 0,75 kW ve üzeri motor güçlerinde motor verimliliği IE3'tür. Talep üzerine motor koruması veya ATEX gibi özel durumlara uyarlanabilir.
Wilo Helix V 1002-1/16/E/S Dikey Santrifüj Pompa Teknik Özellikleri
- Emiş / basma bağlantısı: G 1½ / G 1½
- Motor gücü P2 (kW): 0,75
- Boyutlar (uzunluk x yükseklik x genişlik): 251 x 595 x 252 mm
- Nominal devir hızı: 2900 1/min
- Basınç dayanımı: PN 16
- Akışkan sıcaklığı: -30 / +120 °C
- Motor verimi (%100 yükte): 80,7 %
- Ağırlık (kg): 30,5
- Güç faktörü (cos φ): 0,81
- Motor enerji verimliliği sınıfı: IE3
- Boru bağlantısı: 1 1/2 inç/1 1/2 inç
- Şebeke bağlantısı: 3~400 V, 50 Hz
- Çekilen akım (nominal): 1,7 A
Wilo Helix V 1002-1/16/E/S Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?
0,75 kW motoru sayesinde Wilo Helix V 1002-1/16/E/S serinin orta güç grubundadır. Helix V 1601-1/16/E/KS, Helix V 405-1/16/E/S de aynı motor gücündedir; hangisinin uygun olduğu tesisatın debi ve basma yüksekliği ihtiyacına bakılarak belirlenir. Daha yüksek basınç veya debi gereken tesisatlarda Helix V 408-1/16/E/S (1,1 kW) değerlendirilebilir. İhtiyaç daha küçükse Helix V 404-1/16/E/S (0,55 kW) yeterli olabilir. Wilo Helix V 1002-1/16/E/S seçilirken kataloğun verdiği motor gücü P2 0,75 kW, basınç dayanımı PN 16, bağlantı çapı 1 1/2 inç/1 1/2 inç değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez.
Monofaze ve Trifaze Modeller
Trifaze pompalarda dönüş yönünün doğru olması gerekir; ilk çalıştırmada motor fanının yönü kontrol edilmeli, gerekirse iki faz yer değiştirilmelidir. Monofaze pompalarda ise bu kontrol gerekmez. Her iki tipte de motor koruması ve topraklama ihmal edilmemelidir. Wilo Helix V 1002-1/16/E/S Dikey Santrifüj Pompa kurulurken elektrik bağlantı şemasına uyulmalıdır.
İlk Çalıştırma Adımları
Devreye alma sonrasında bağlantı noktalarında sızıntı olup olmadığı, motor akımının etiket değerine uygun olup olmadığı ve pompanın düzgün çalıştığı kontrol edilmelidir. Bu ölçümlerin kaydedilmesi, ileride yapılacak bakımlarda karşılaştırma imkânı sağlar. Wilo Helix V 1002-1/16/E/S Dikey Santrifüj Pompa için de devreye alma kaydı tutulması faydalıdır.
Farklı kapasitedeki alternatifler için dikey çok kademeli pompa ve santrifüj pompa kategorilerine, diğer Wilo ürünleri için marka sayfasına göz atabilirsiniz.
