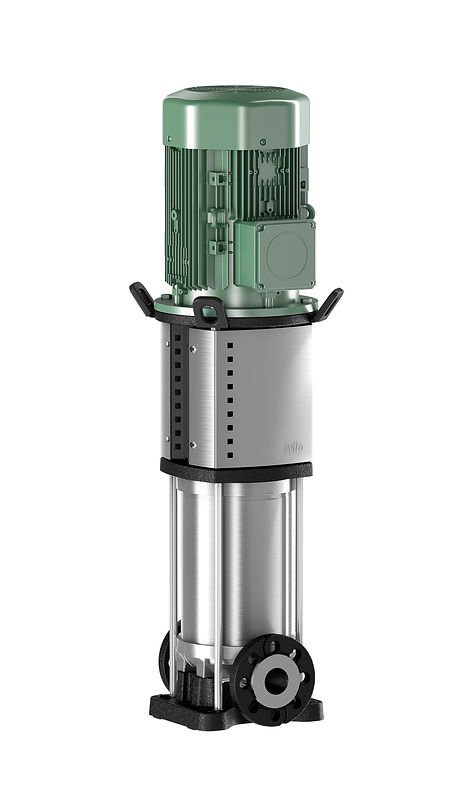

Bu modelde 1 1/2 inç/1 1/2 inç bağlantı çapı öne çıkar. Wilo Helix V 1003-1/16/E/S Dikey Santrifüj Pompa, Wilo Helix V ailesinden normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa modelidir; proses suyu ve kapalı soğutma devrelerinden yangın söndürme ve sulama sistemlerine kadar geniş bir uygulama alanında kullanılır.
Seriye ait temel özellikler: Verimlilik derecesi optimize edilmiş, lazer kaynaklı 2D/3D hidroliğe sahiptir. Özellikle sağlam kaplin korumasına sahip, bakımı kolay bir yapıdadır. Talep üzerine motor koruması veya ATEX gibi özel durumlara uyarlanabilir. %40'a kadar glikol-su karışımlı sıvılarla uyumludur.
Wilo Helix V 1003-1/16/E/S Dikey Santrifüj Pompa Teknik Özellikleri
- Pompa gövdesi: paslanmaz çelik (AISI 304)
- Motor verimi (%100 yükte): 82,7 %
- Çekilen akım (nominal): 2,5 A
- Ağırlık (kg): 32,3
- Boru bağlantısı: 1 1/2 inç/1 1/2 inç
- Nominal devir hızı: 2900 1/min
- Basınç dayanımı: PN 16
- Güç faktörü (cos φ): 0,80
- Boyutlar (uzunluk x yükseklik x genişlik): 251 x 633 x 252 mm
- Motor enerji verimliliği sınıfı: IE3
- Motor gücü P2 (kW): 1,1
- Emiş / basma bağlantısı: G 1½ / G 1½
- Çark: paslanmaz çelik (AISI 304 L)
Wilo Helix V 1003-1/16/E/S Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?

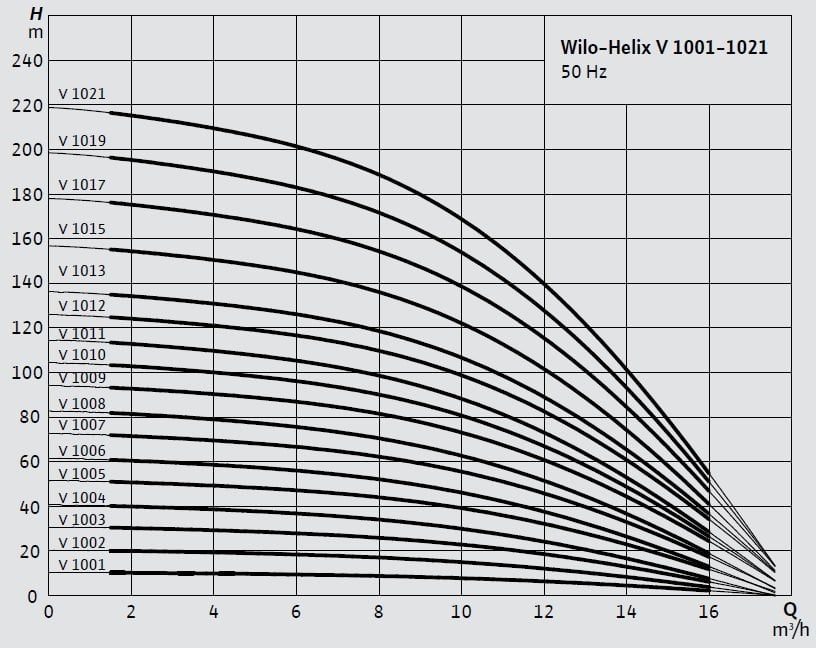

Wilo Helix V 1003-1/16/E/S, 1,1 kW motor gücüyle serinin orta güç grubundadır. Aynı motor gücündeki Helix V 407-1/16/E/S, Helix V 408-1/16/E/S ile seçim yapılırken iki modelin performans eğrileri karşılaştırılmalıdır. Daha zorlu çalışma koşulları için Helix V 1004-1/16/E/S (1,5 kW) bir üst seçenektir. İhtiyaç daha küçükse Helix V 604-1/16/E/S (0,75 kW) yeterli olabilir. Eski bir pompanın yerine Wilo Helix V 1003-1/16/E/S takılacaksa kataloğa göre motor gücü P2 1,1 kW, basınç dayanımı PN 16, bağlantı çapı 1 1/2 inç/1 1/2 inç değerlerine bakılmalı, boru hattındaki ölçülerle uyumu kontrol edilmelidir.
Montaj Önerileri
Pompanın titreşiminin binaya iletilmemesi için zemin ile pompa arasına uygun takozlar, boru bağlantılarına ise esnek bağlantı elemanları konulabilir. Basma hattına çekvalf takılması, pompa durduğunda suyun geri akmasını önler. Kurulumun ardından tüm bağlantı noktaları basınç altında sızdırmazlık açısından kontrol edilmelidir. Wilo Helix V 1003-1/16/E/S Dikey Santrifüj Pompa montajında bu önlemler kullanım ömrünü uzatır.
Dikey Yapının Sağladığı Yer Tasarrufu
Dikey pompalar zemine sağlam bir şekilde sabitlendiğinde titreşim yapmadan çalışır. Taban plakasının düz bir yüzeye oturması ve ankraj cıvatalarının doğru sıkılması önemlidir. Kurulum yerinde tavan yüksekliği, motorun sökülüp takılabilmesine izin verecek kadar olmalıdır. Wilo Helix V 1003-1/16/E/S Dikey Santrifüj Pompa yerleştirilirken bu yükseklik payı hesaba katılmalıdır.
Wilo Helix V 1003-1/16/E/S Dikey Santrifüj Pompa ile benzer ürünleri dikey çok kademeli pompa ve santrifüj pompa kategorilerinde, diğer Wilo ürünlerini ise marka sayfasında inceleyebilirsiniz.
