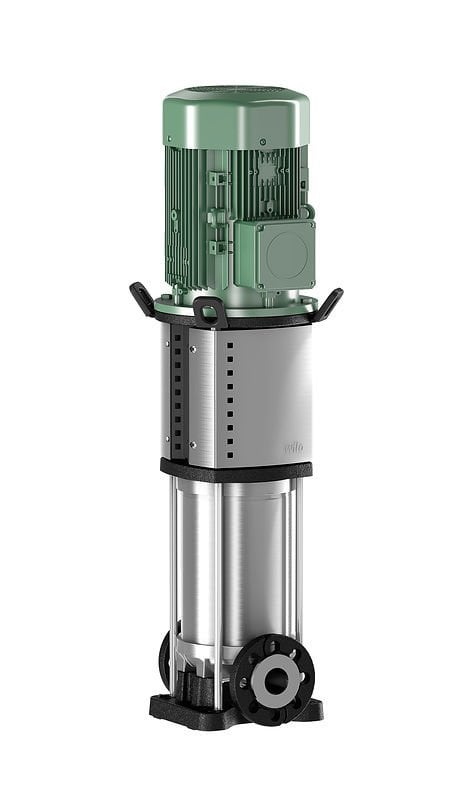

Wilo Helix V serisi binalarda su temini ve basınç yükseltmenin yanı sıra proses suyu, kapalı soğutma devreleri ve endüstriyel sirkülasyon sistemlerinde görev alır; Wilo Helix V 1005-1/16/E/S Dikey Santrifüj Pompa bu ihtiyaç için tasarlanmış normal emişli, yüksek verimli, inline bağlantılı dikey çok kademeli yüksek basınçlı santrifüj pompa modelidir. Katalog ve ürün sayfasına göre pompanın 1 1/2 inç/1 1/2 inç bağlantı çapı değeri bulunur.
Katalogda öne çıkarılan özellikler: Pompa gövdesi debi ve NPSH açısından optimize edilmiştir. Akışkanla temas eden paslanmaz çelik bölümleri olan EPDM modellerde içme suyu ruhsatı bulunur. 0,75 kW ve üzeri motor güçlerinde motor verimliliği IE3'tür. %40'a kadar glikol-su karışımlı sıvılarla uyumludur.
Wilo Helix V 1005-1/16/E/S Dikey Santrifüj Pompa Teknik Özellikleri
- Akışkan sıcaklığı: -30 / +120 °C
- Ağırlık (kg): 45,1
- Boyutlar (uzunluk x yükseklik x genişlik): 273 x 784 x 252 mm
- Çekilen akım (nominal): 4,3 A
- Güç faktörü (cos φ): 0,87
- Basınç dayanımı: PN 16
- Boru bağlantısı: 1 1/2 inç/1 1/2 inç
- Motor gücü P2 (kW): 2,2
- Motor enerji verimliliği sınıfı: IE3
- Emiş / basma bağlantısı: G 1½ / G 1½
- Maks. çalışma basıncı: modele göre 16 / 25 / 30 bar
- Motor verimi (%100 yükte): 85,9 %
- Nominal devir hızı: 2900 1/min
Wilo Helix V 1005-1/16/E/S Dikey Santrifüj Pompa Hangi İhtiyaca Uygun?
2,2 kW motoru sayesinde Wilo Helix V 1005-1/16/E/S serinin orta güç grubundadır. Aynı motor gücündeki Helix V 413-1/16/E/S, Helix V 414-1/16/E/S ile seçim yapılırken iki modelin performans eğrileri karşılaştırılmalıdır. Daha zorlu çalışma koşulları için Helix V 1604-1/16/E/S (3 kW) bir üst seçenektir. Daha düşük kapasite yeterliyse Helix V 412-1/16/E/S (1,5 kW) tercih edilebilir. Wilo Helix V 1005-1/16/E/S seçilirken kataloğun verdiği motor gücü P2 2,2 kW, basınç dayanımı PN 16, bağlantı çapı 1 1/2 inç/1 1/2 inç değerleri tesisatın mevcut ölçüleriyle eşleştirilir; uyum varsa boru hattında değişiklik gerekmez.
Frekans Konvertörüyle Kullanım
Frekans konvertörlü sistemlerde pompa, basınç sensöründen gelen bilgiye göre hızını değiştirerek ayarlanan basıncı korur. Bu yöntem, pompaların sık sık devreye girip çıkmasını önler ve basınç dalgalanmalarını azaltır. Wilo Helix V 1005-1/16/E/S Dikey Santrifüj Pompa ile kurulacak böyle bir sistem bir uzman tarafından projelendirilmelidir.
Performans Eğrisi Nasıl Okunur?
Performans eğrisi okunurken boru hattındaki kayıpların da basma yüksekliğine eklendiği unutulmamalıdır. Binanın yüksekliği, kullanım noktasındaki istenen basınç ve boru sürtünme kayıpları toplandığında gerçek ihtiyaç ortaya çıkar. Wilo Helix V 1005-1/16/E/S Dikey Santrifüj Pompa için bu toplam değer eğri üzerinde kontrol edilmelidir.
Farklı kapasitedeki alternatifler için dikey çok kademeli pompa ve santrifüj pompa kategorilerine, diğer Wilo ürünleri için marka sayfasına göz atabilirsiniz.
